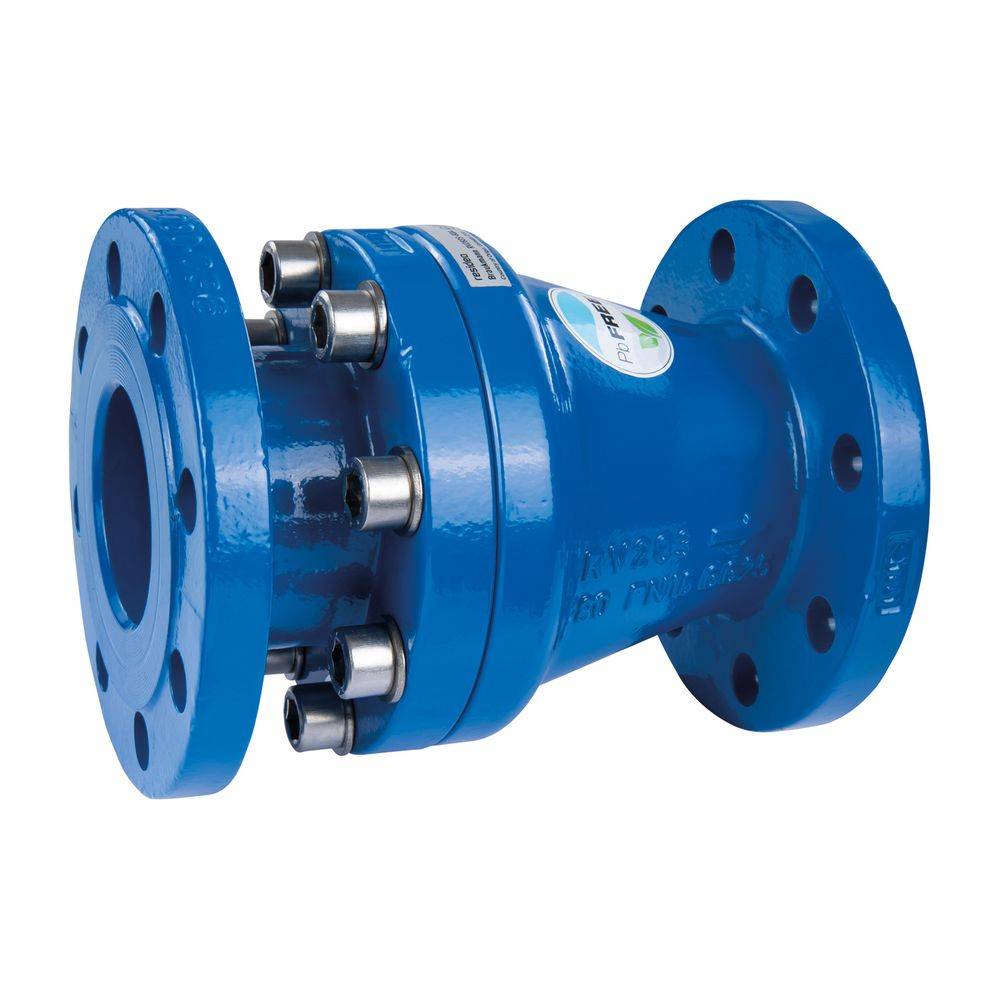

Resideo Rückflussverhinderer RV283S, Flansch, pulverbeschichtet, DN 50, Blau
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
657,73 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Hersteller-Warengruppe: Wasser
- Hersteller-Produktgruppe: Sicherungsarmaturen
- Hersteller-Artikelnummer: RV283S-50A
- Ausführung: gerade
- Bauhöhe: 165
- Oberflächenschutz: beschichtet
- Werkstoffgüte: Gusseisen GG 25 (GJL-250)
- Werkstoff des Gehäuses: Gusseisen
- Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Standard: DIN
- Rückflusssicherung nach EN 1717: EA
- Öffnungsdruck Ventilkegel: 50
- Druckstufe Artikel: PN 16
- Rohraußendurchmesser alle Anschlüsse: 50
- Druckstufe Flansch: PN 16
- Länge Anschluss 1: 100
- Länge Anschluss 2: 100
- Mit Schließfeder: ja
- Winkel der Rückschlagklappe: 90
- Geeignet für Heizungswasser: nein
- FM-Prüfung: nein
- UL-Prüfung: nein
- ULC-Qualitätskennzeichen: nein
- LPCB-Prüfung: nein
- Kvs-Wert: 62
- Anschlüsse: Flansch
- Max. Arbeitsdruck bei 20 °C: 16
- Mediumtemperatur (Dauerbetrieb): 2 - 65
- Nenndurchmesser: DN 50
- Mit Gegengewicht: nein
- Geeignet für Trinkwasser: ja
- Zertifiziert nach SVGW für Wasser: nein
- Zertifiziert nach SVGW für Gas: nein
- VdS-geprüft: nein
- DVGW-Siegel für Gas: nein
- DVGW-Siegel für Wasser: nein
- KIWA-Prüfsiegel: nein
- Typenzulassung nach BBR/EKS: nein
- Schutzklasse: EA
- SVGW-zertifiziert: nein
- Trinkwasserkonform nach UBA: Ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 932843425 Resideo Rückflussverhinderer RV283S, Flansch, pulverbeschichtet, DN 50, Blau
Garantiebedingungen
Garantiebedingungen 932843425 Resideo Rückflussverhinderer RV283S, Flansch, pulverbeschichtet, DN 50, Blau
Beschreibung
Der Resideo Rückflussverhinderer RV283S mit Flanschanschluss in DN 50 ist eine robuste und pulverbeschichtete Sicherungsarmatur, die speziell für die zuverlässige Verhinderung des Rückdrückens, Rückfließens und Rücksaugens von Trinkwasser konzipiert wurde. Er ist ideal für den Einsatz hinter Wasserzähleranlagen, in Übergabeschächten der Fernwasserversorgung sowie in gewerblichen und industriellen Verbrauchsanlagen, wo der Schutz der Trinkwasserqualität gemäß DIN EN 1717 erforderlich ist. Das Produkt ist baugleich mit dem früheren Honeywell-Modell.
Wie schützt der RV283S die Trinkwasserinstallation?Der Rückflussverhinderer RV283S arbeitet selbsttätig und sorgt dafür, dass Wasser nicht zurück in die Versorgungsleitung gedrückt oder angesaugt wird. Dies schützt die Trinkwasserqualität und verhindert Verunreinigungen. Die integrierte Rückschlagklappe mit einem Winkel von 90° öffnet bei einem Ansprechdruck von ca. 0,05 bar und schließt zuverlässig durch eine Schließfeder, um Rückfluss zu verhindern. Gemäß DIN EN 1717 ist für die Funktionssicherheit eine regelmäßige Inspektion und Instandsetzung erforderlich.

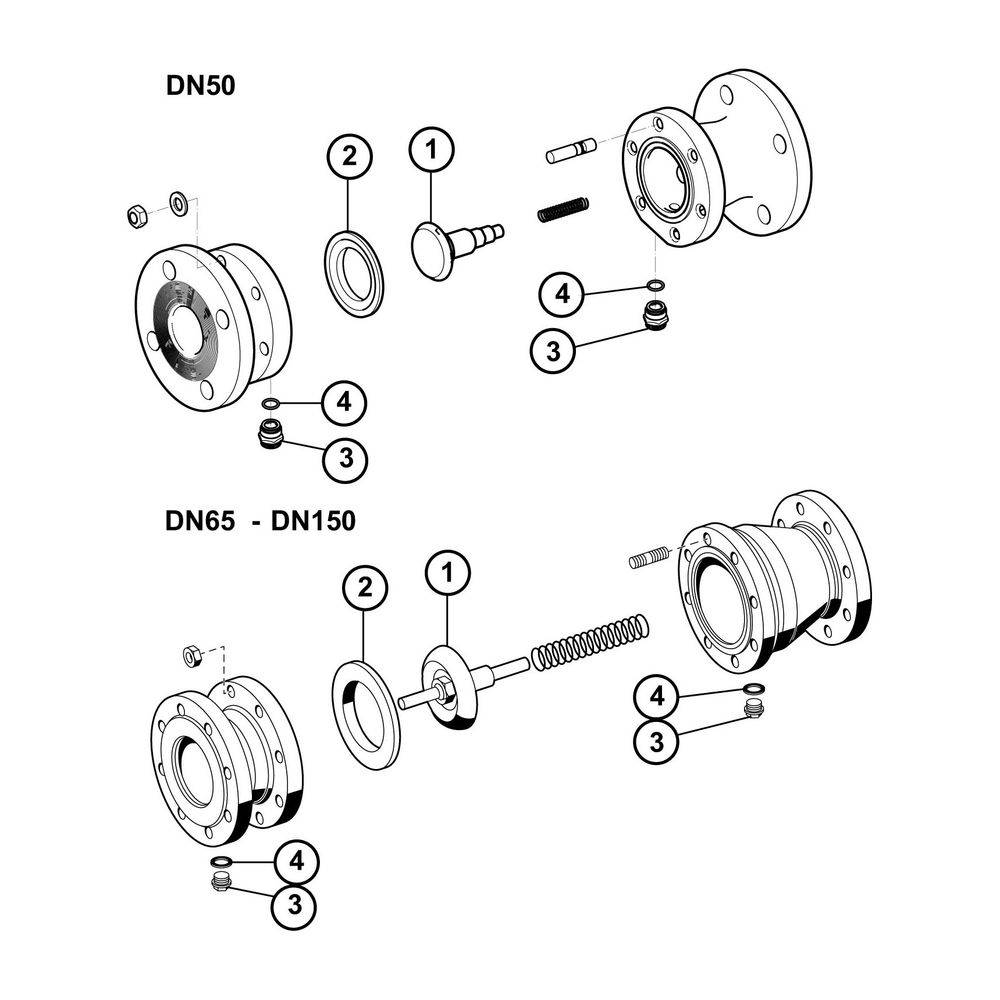

Welche Materialien und Konstruktionsmerkmale zeichnen den RV283S aus?Das Gehäuse des Rückflussverhinderers besteht aus robustem Gusseisen der Güte GG 25 (GJL-250) und ist innen sowie außen pulverbeschichtet, was einen effektiven Korrosionsschutz bietet. Die Dichtung ist aus Ethylen-Propylen-Dien-Kautschuk (EPDM) gefertigt. Alle verwendeten Materialien sind bleifrei mit einem Bleianteil von kleiner 0,1%, UBA-konform und von der ACS abgenommen, was die Eignung für Trinkwasseranwendungen unterstreicht. Für Wartungszwecke sind der Dichtkegel, die Druckfeder und der Lippendichtring austauschbar. Die Konstruktion ist darauf ausgelegt, keine Druckstöße zu erzeugen und einen geringen Druckabfall im System zu ermöglichen.
Für welche Betriebsbedingungen ist der Rückflussverhinderer ausgelegt?Der Rückflussverhinderer ist für den Einsatz mit Trinkwasser bei einer Mediumtemperatur von 2 °C bis 65 °C ausgelegt. Der maximale Betriebsdruck beträgt 16 bar bei 20 °C. Die Nennweite des Flanschanschlusses ist DN 50, passend für Rohranschlüsse mit einem Außendurchmesser von 50 mm. Die Druckstufe entspricht PN 16, was den Einsatz in vielen Standardanwendungen ermöglicht. Die Bauhöhe beträgt 165 mm.

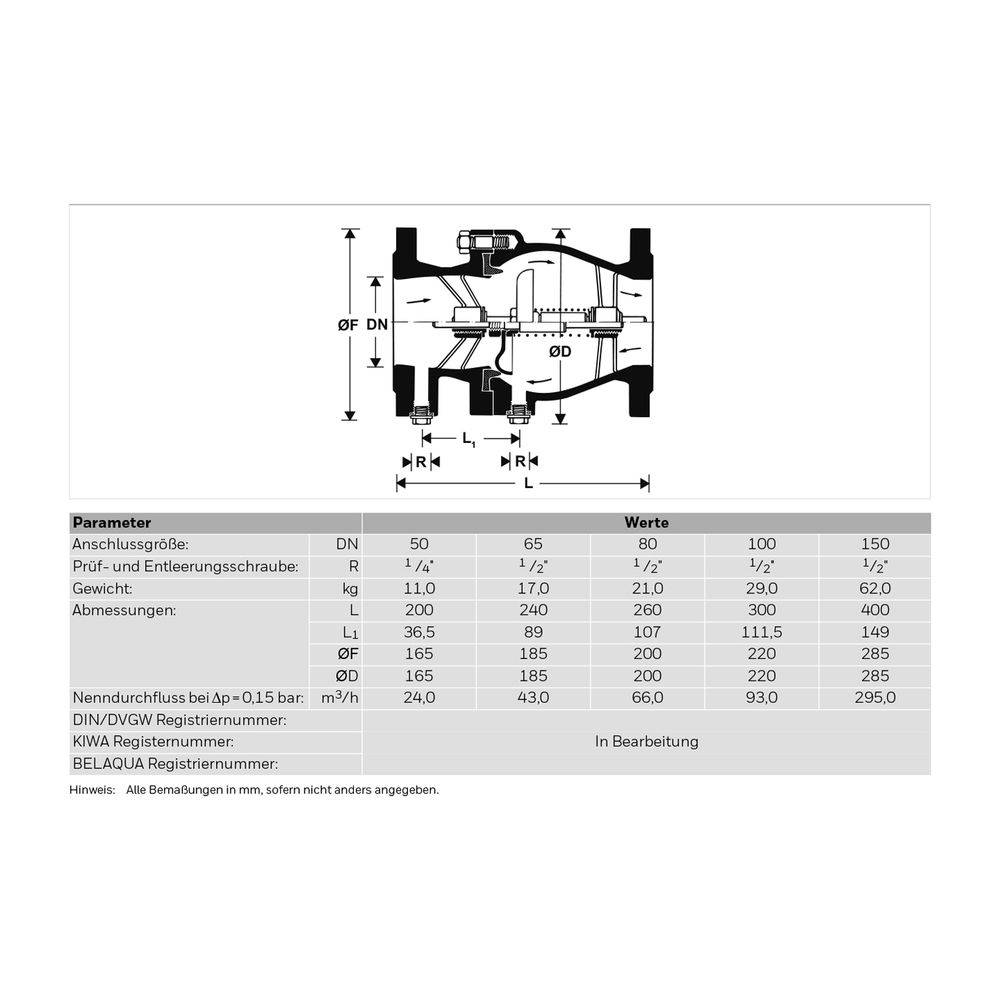

Technische Daten
Werkstoff Gehäuse: Gusseisen GG 25 (GJL-250)
Anschlüsse: Flansch
Nenndurchmesser: DN 50
Nenndruck: PN 16
Max. Arbeitsdruck bei 20 °C: 16 bar
Medium: Trinkwasser
Mediumtemperatur: 2 °C - 65 °C
Ansprechdruck: ca. 0,05 bar
Kvs-Wert: 62
Schutzklasse: EA
Bauhöhe: 165 mm
Der Resideo Rückflussverhinderer RV283S bietet eine zuverlässige und normgerechte Lösung zur Sicherung von Trinkwasserinstallationen. Mit seinem robusten Gehäuse aus pulverbeschichtetem Gusseisen, einem Nenndurchmesser von DN 50 und einer Druckstufe von PN 16 ist er für den Einsatz mit Trinkwasser bei Temperaturen von 2 °C bis 65 °C geeignet. Seine Konstruktion ermöglicht einen geringen Druckabfall und verhindert effektiv Rückfluss, Rückdrücken und Rücksaugen.
Wie schützt der RV283S die Trinkwasserinstallation?Der Rückflussverhinderer RV283S arbeitet selbsttätig und sorgt dafür, dass Wasser nicht zurück in die Versorgungsleitung gedrückt oder angesaugt wird. Dies schützt die Trinkwasserqualität und verhindert Verunreinigungen. Die integrierte Rückschlagklappe mit einem Winkel von 90° öffnet bei einem Ansprechdruck von ca. 0,05 bar und schließt zuverlässig durch eine Schließfeder, um Rückfluss zu verhindern. Gemäß DIN EN 1717 ist für die Funktionssicherheit eine regelmäßige Inspektion und Instandsetzung erforderlich.
Welche Materialien und Konstruktionsmerkmale zeichnen den RV283S aus?Das Gehäuse des Rückflussverhinderers besteht aus robustem Gusseisen der Güte GG 25 (GJL-250) und ist innen sowie außen pulverbeschichtet, was einen effektiven Korrosionsschutz bietet. Die Dichtung ist aus Ethylen-Propylen-Dien-Kautschuk (EPDM) gefertigt. Alle verwendeten Materialien sind bleifrei mit einem Bleianteil von kleiner 0,1%, UBA-konform und von der ACS abgenommen, was die Eignung für Trinkwasseranwendungen unterstreicht. Für Wartungszwecke sind der Dichtkegel, die Druckfeder und der Lippendichtring austauschbar. Die Konstruktion ist darauf ausgelegt, keine Druckstöße zu erzeugen und einen geringen Druckabfall im System zu ermöglichen.
Für welche Betriebsbedingungen ist der Rückflussverhinderer ausgelegt?Der Rückflussverhinderer ist für den Einsatz mit Trinkwasser bei einer Mediumtemperatur von 2 °C bis 65 °C ausgelegt. Der maximale Betriebsdruck beträgt 16 bar bei 20 °C. Die Nennweite des Flanschanschlusses ist DN 50, passend für Rohranschlüsse mit einem Außendurchmesser von 50 mm. Die Druckstufe entspricht PN 16, was den Einsatz in vielen Standardanwendungen ermöglicht. Die Bauhöhe beträgt 165 mm.
Technische Daten
Werkstoff Gehäuse: Gusseisen GG 25 (GJL-250)
Anschlüsse: Flansch
Nenndurchmesser: DN 50
Nenndruck: PN 16
Max. Arbeitsdruck bei 20 °C: 16 bar
Medium: Trinkwasser
Mediumtemperatur: 2 °C - 65 °C
Ansprechdruck: ca. 0,05 bar
Kvs-Wert: 62
Schutzklasse: EA
Bauhöhe: 165 mm
Der Resideo Rückflussverhinderer RV283S bietet eine zuverlässige und normgerechte Lösung zur Sicherung von Trinkwasserinstallationen. Mit seinem robusten Gehäuse aus pulverbeschichtetem Gusseisen, einem Nenndurchmesser von DN 50 und einer Druckstufe von PN 16 ist er für den Einsatz mit Trinkwasser bei Temperaturen von 2 °C bis 65 °C geeignet. Seine Konstruktion ermöglicht einen geringen Druckabfall und verhindert effektiv Rückfluss, Rückdrücken und Rücksaugen.
