Resideo Rücklaufverschraubung Verafix-Mes-II, Rotguss matt vernickelt, Eckausführung, 1/2"
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
24,03 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Hersteller-Warengruppe: Heizung
- Hersteller-Produktgruppe: Verschraubungen
- Hersteller-Artikelnummer: V2410E0015
- Ausführung: Innengewinde/Außengewinde
- Bauhöhe: 25
- Oberflächenschutz: vernickelt
- Werkstoff des Gehäuses: Messing
- Bedienung: Innensechskant
- Rechtwinklige Ausführung: ja
- Einstellbar: nein
- Mit Quetschset: nein
- Mit Entleerungsventil: nein
- Länge Anschluss 1: 29
- Länge Anschluss 2: 58
- Abmessung Rohranschluss: 1/2 Zoll
- Größe Heizkörperanschluss: 1/2 Zoll (15)
- Verkürzte Baulänge: nein
- Strömungsrichtung entgegengesetzt: ja
- Kvs-Wert: 1
- Mit Ablassmöglichkeit (Anschluss): ja
- Typenzulassung nach BBR/EKS: nein
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 915765102 Resideo Rücklaufverschraubung Verafix-Mes-II, Rotguss matt vernickelt, Eckausführung, 1/2"
Garantiebedingungen
Garantiebedingungen 915765102 Resideo Rücklaufverschraubung Verafix-Mes-II, Rotguss matt vernickelt, Eckausführung, 1/2"
Beschreibung
Die Resideo Rücklaufverschraubung Verafix-Mes-II ist eine matt vernickelte Eckausführung aus Rotguss mit einem 1/2 Zoll Anschluss. Sie dient der präzisen Messung der Heizkörperdurchflussmenge sowie der Absperrung und Entleerung einzelner Heizkörper. Ideal für den Einsatz in Heizungsanlagen, ermöglicht sie eine effiziente Kontrolle und Wartung.

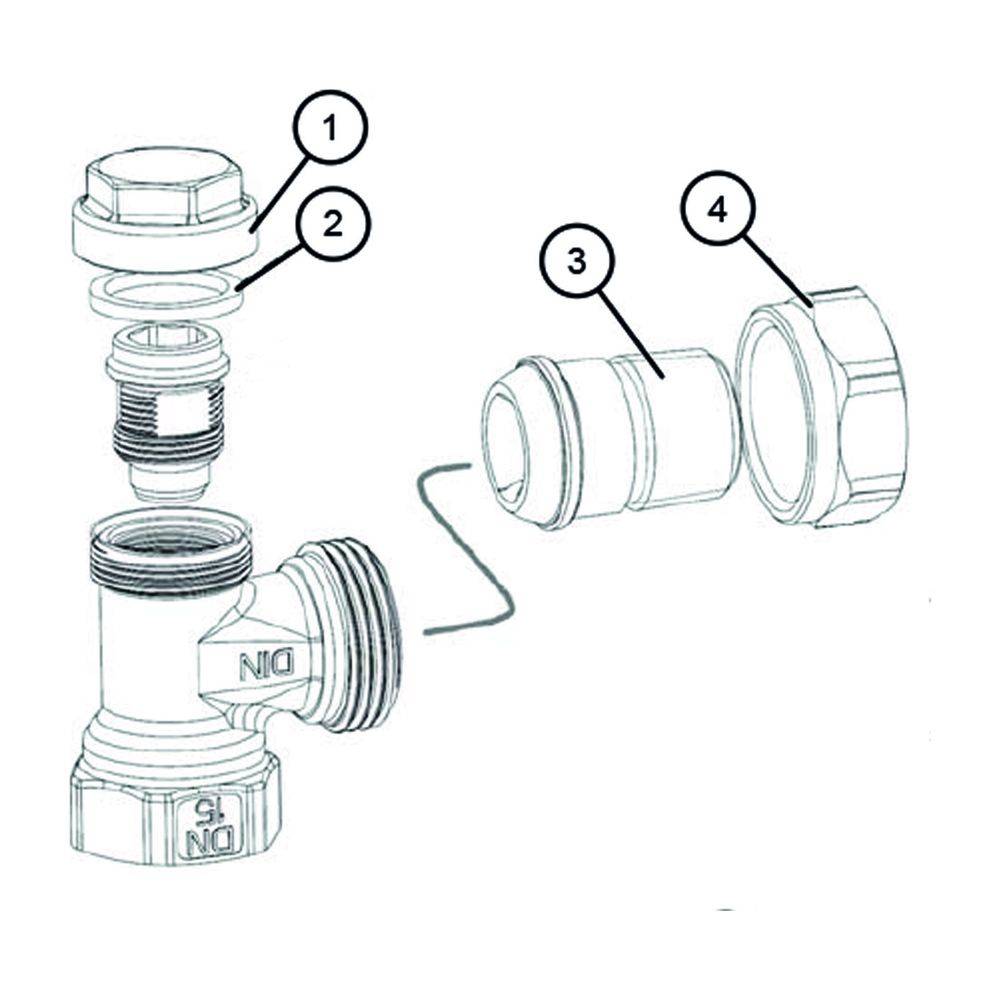

Wie funktioniert die Resideo Verafix-Mes-II?Die Verschraubung verfügt über zwei feste Kv-Werte zur genauen Messung der Heizkörperdurchflussmenge. Die Messung kann bei vollem Betrieb der Anlage erfolgen, ohne Unterbrechung. Der Kegel ist nach außen durch einen O-Ring abgedichtet, was eine zuverlässige Abdichtung ermöglicht. Eine Verschlusskappe mit Flachdichtung sorgt für eine sichere Absperrung und die integrierte Entleerungsfunktion erleichtert Wartungsarbeiten.
Welche Anschlussmöglichkeiten bietet die Rücklaufverschraubung?Die Rücklaufverschraubung ist mit einem DN 10 bis 20 Universalanschluss ausgestattet, der ein Muffengewinde nach DIN EN 10226-1 für Gewinderohr besitzt. Sie ist zudem kompatibel mit Kupfer- und Präzisionsstahlrohren von 10 bis 22 mm Durchmesser. Die Verbindung erfolgt unter Verwendung von Klemmring und Druckschraube, was eine sichere und dichte Montage ermöglicht. Die Nennweite beträgt DN 15 und die Anschlussgröße 1/2 Zoll.

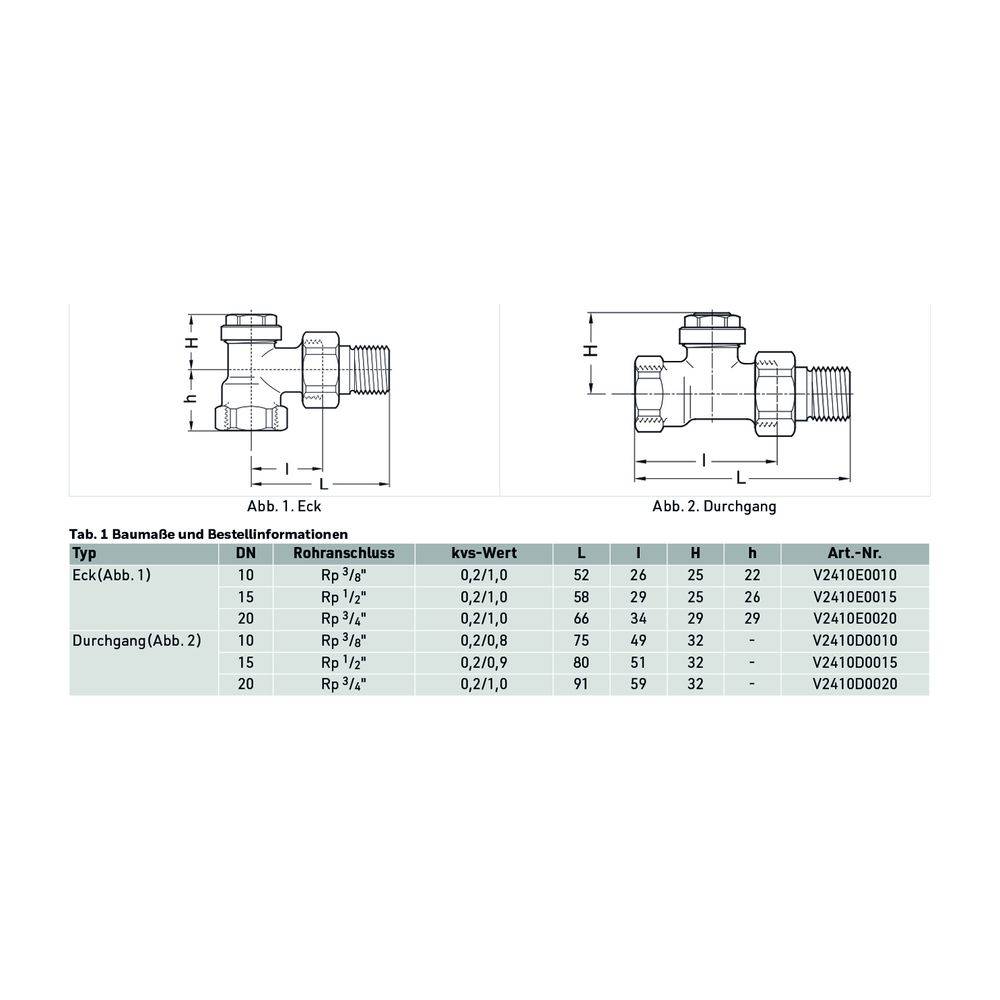

Welche Materialien und Bauformen zeichnen das Produkt aus?Das Gehäuse der Rücklaufverschraubung besteht aus Rotguss und ist matt vernickelt, was für eine robuste und langlebige Konstruktion sorgt. Die Eckausführung mit Innengewinde/Außengewinde ermöglicht eine platzsparende Installation. Die Bauhöhe beträgt 25 mm. Die Bedienung erfolgt mittels Innensechskant.
Für welche Betriebsbedingungen ist die Verschraubung geeignet?Die Verschraubung ist für den Einsatz mit Wasser und Medien mit maximal 50 % Glykol nach VDI 2035 geeignet. Der zulässige Temperaturbereich des Mediums liegt zwischen -10 °C und 130 °C. Der maximale Betriebsdruck beträgt PN 10.
Technische Daten
Nennweite: DN 15
Anschlussgröße: 1/2 Zoll
Kvs-Wert: 1
Bauhöhe: 25 mm
Werkstoff des Gehäuses: Rotguss, matt vernickelt
Ausführung: Eck, Innengewinde/Außengewinde
Medium: Wasser, mit max. 50 % Glykol nach VDI 2035
Mediumtemperatur: -10 °C bis 130 °C
Max. Druck: PN 10
Bedienung: Innensechskant
Die Resideo Rücklaufverschraubung Verafix-Mes-II bietet eine zuverlässige und präzise Lösung für die Heizungsinstallation. Mit ihrem robusten Rotgussgehäuse, der matt vernickelten Oberfläche und der Fähigkeit zur Messung der Durchflussmenge, Absperrung und Entleerung einzelner Heizkörper, ist sie eine funktionale Komponente für Heizsysteme. Der Kvs-Wert von 1 und der breite Temperaturbereich von -10 °C bis 130 °C unterstreichen ihre vielseitige Einsetzbarkeit.
