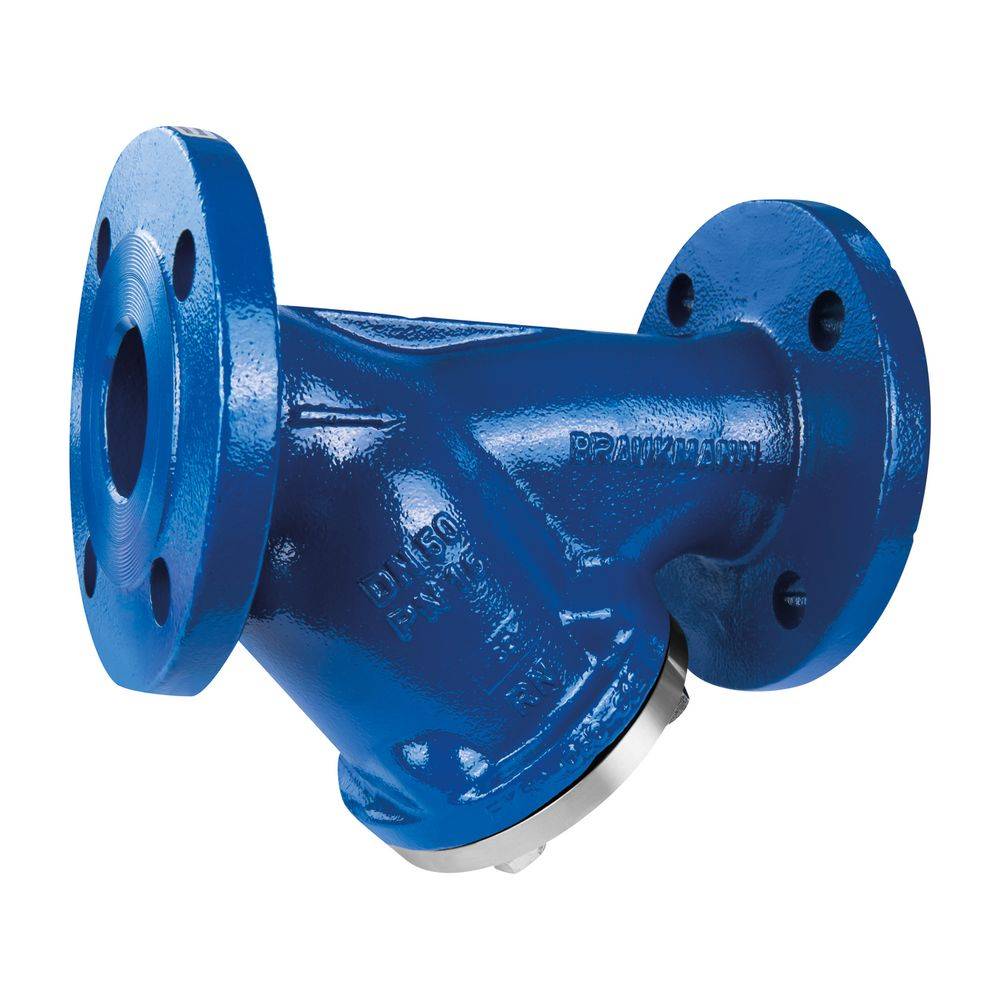

Resideo Schmutzfänger FY69P m. Flanschen GG, Ausf. A DN 50, Blau

Der Resideo Schmutzfänger FY69P mit Flanschen ist ein robuster Y-Filter aus Grauguss in Ausführung A und einer Nennweite von DN 50. Das Gehäuse ist innen und außen pulverbeschichtet und mit einem feinen Doppelsieb aus rostfreiem Stahl ausgestattet. Er ist ideal für die Filtration von Wasser, Öl und Druckluft in Rohrleitungssystemen, die einen maximalen Betriebsdruck von 16 bar und Medientemperaturen von 2 °C bis 85 °C aufweisen.

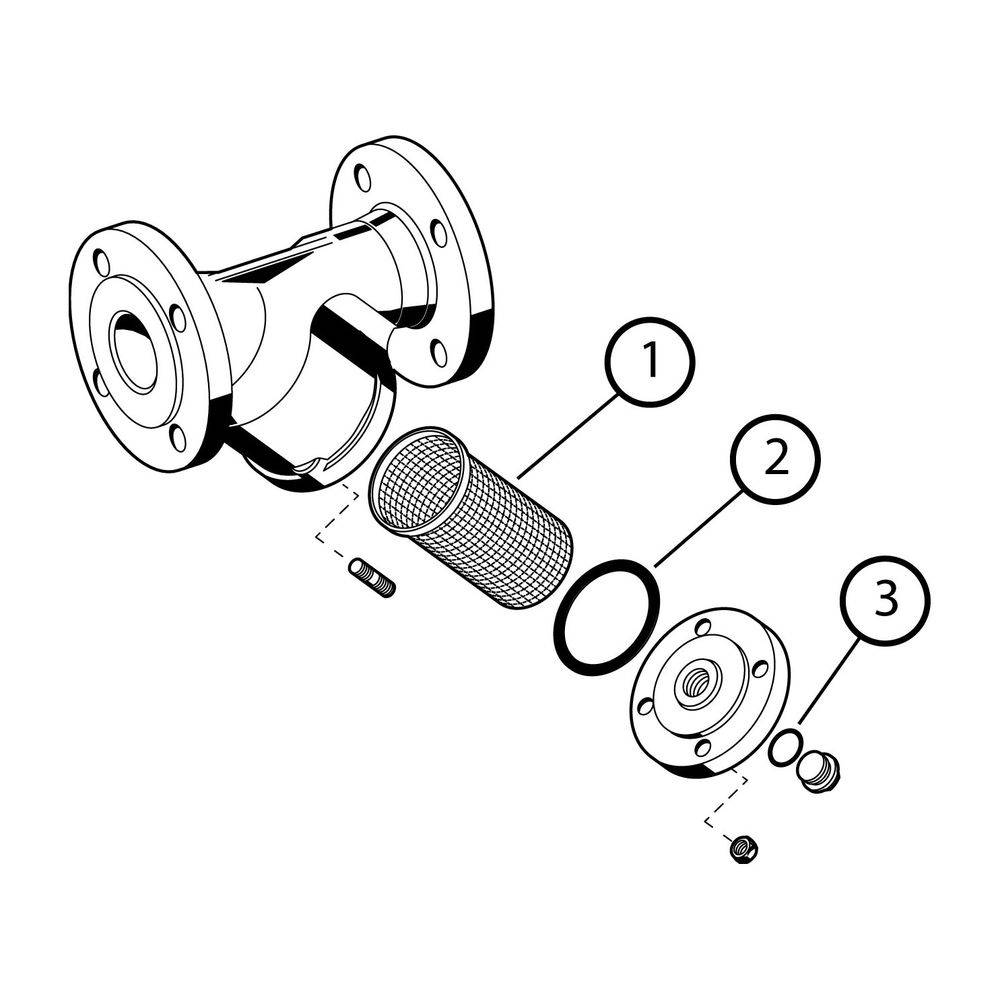

Wie ist der Resideo Schmutzfänger FY69P konstruiert?Der Resideo Schmutzfänger FY69P verfügt über ein Gehäuse aus hochwertigem Grauguss (Gusseisen GG 25 (GJL-250)) und einen Deckel aus Stahl. Beide Komponenten sind innen und außen pulverbeschichtet, was zum Schutz vor Korrosion beiträgt. Die Deckelbefestigung erfolgt mittels Gewindeschrauben. Das Filterelement besteht aus einem feinen Doppelsieb aus nicht rostendem Stahl mit einer Maschenweite von 0,5 mm. Die Dichtung ist aus Nitrilkautschuk (NBR) gefertigt. Alle verwendeten Materialien sind bleifrei mit einem Bleianteil von weniger als 0,1 %.
Für welche Medien und Einsatzbereiche ist der Schmutzfänger geeignet?Dieser Schmutzfänger ist vielseitig einsetzbar und eignet sich für die Filtration von Flüssigkeiten wie Wasser und Öl sowie für Druckluft. Er ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und kann Medien mit einer Temperatur von 2 °C bis 85 °C verarbeiten. Die Druckstufe sowohl des Artikels als auch der Flansche beträgt PN 16, was eine hohe Betriebssicherheit in entsprechenden Systemen ermöglicht.
Welche Filterleistung und Anschlussmöglichkeiten bietet der Schmutzfänger?Der FY69P ist als Y-Filter ausgeführt und verfügt über Flanschanschlüsse nach DIN-Norm mit einem Nenndurchmesser von DN 50. Die Anschlusslängen betragen jeweils 115 mm. Für eine zuverlässige Partikelabscheidung ist der Schmutzfänger mit einem feinen Doppelsieb aus rostfreiem Stahl ausgestattet. Das Filterelement ist austauschbar und verfügt über eine Ablassmöglichkeit, was die Wartung und Reinigung vereinfacht. Der Kvs-Wert von 61 und ein Zeta-Wert von 2,7 unterstreichen die hydraulische Leistungsfähigkeit des Filters.

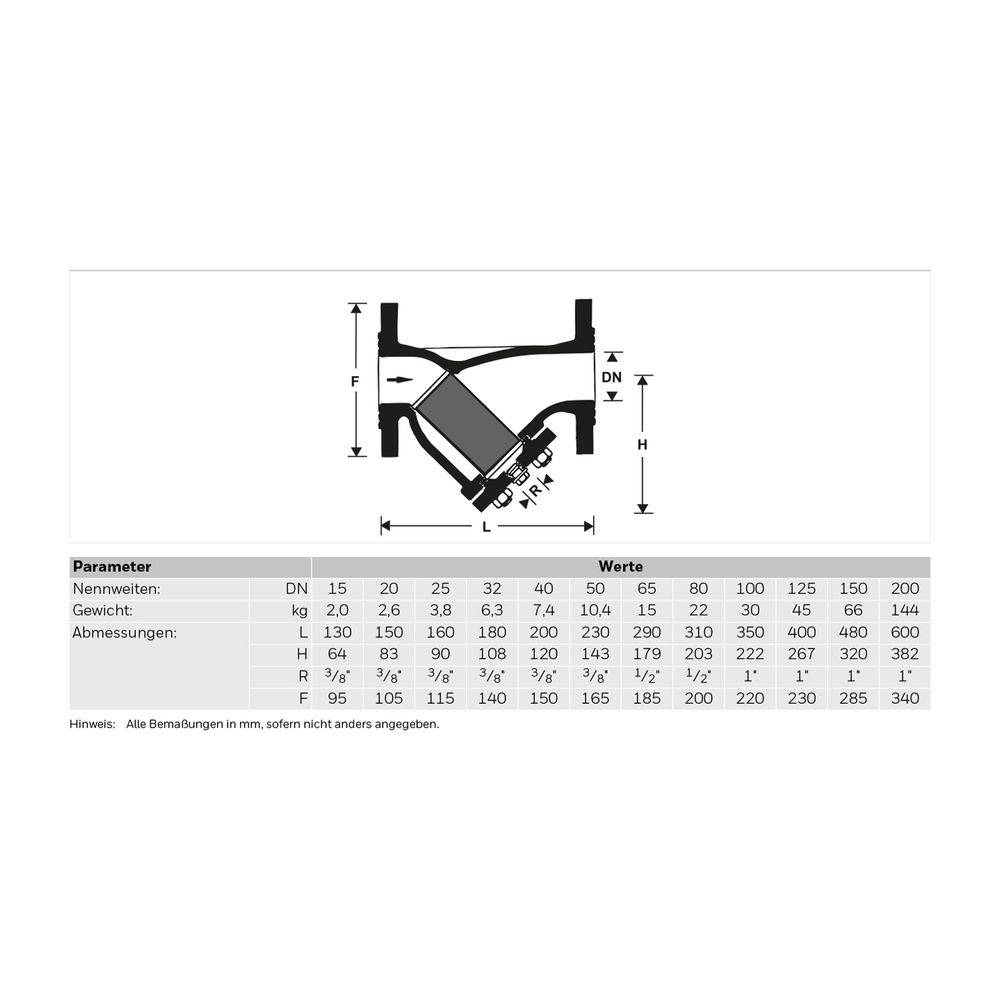

Technische Daten
Nennweite: DN 50
Bauform: Y-Filter
Werkstoff Gehäuse: Gusseisen GG 25 (GJL-250)
Material Filterelement: Rostfreier Stahl
Maschenweite Filterelement: 0,5 mm
Anschluss: Flansch (DIN)
Druckstufe: PN 16
Max. Arbeitsdruck: 16 bar
Mediumtemperatur: 2 °C - 85 °C
Kvs-Wert: 61

Der Resideo Schmutzfänger FY69P bietet mit seinem robusten Graugussgehäuse, dem feinen Doppelsieb aus rostfreiem Stahl und der Druckstufe PN 16 eine zuverlässige Filtration für Wasser, Öl und Druckluft. Die Nennweite DN 50 und der Kvs-Wert von 61 ermöglichen einen effizienten Durchfluss bei gleichzeitig guter Filterleistung und tragen zur Langlebigkeit von Rohrleitungssystemen bei.
