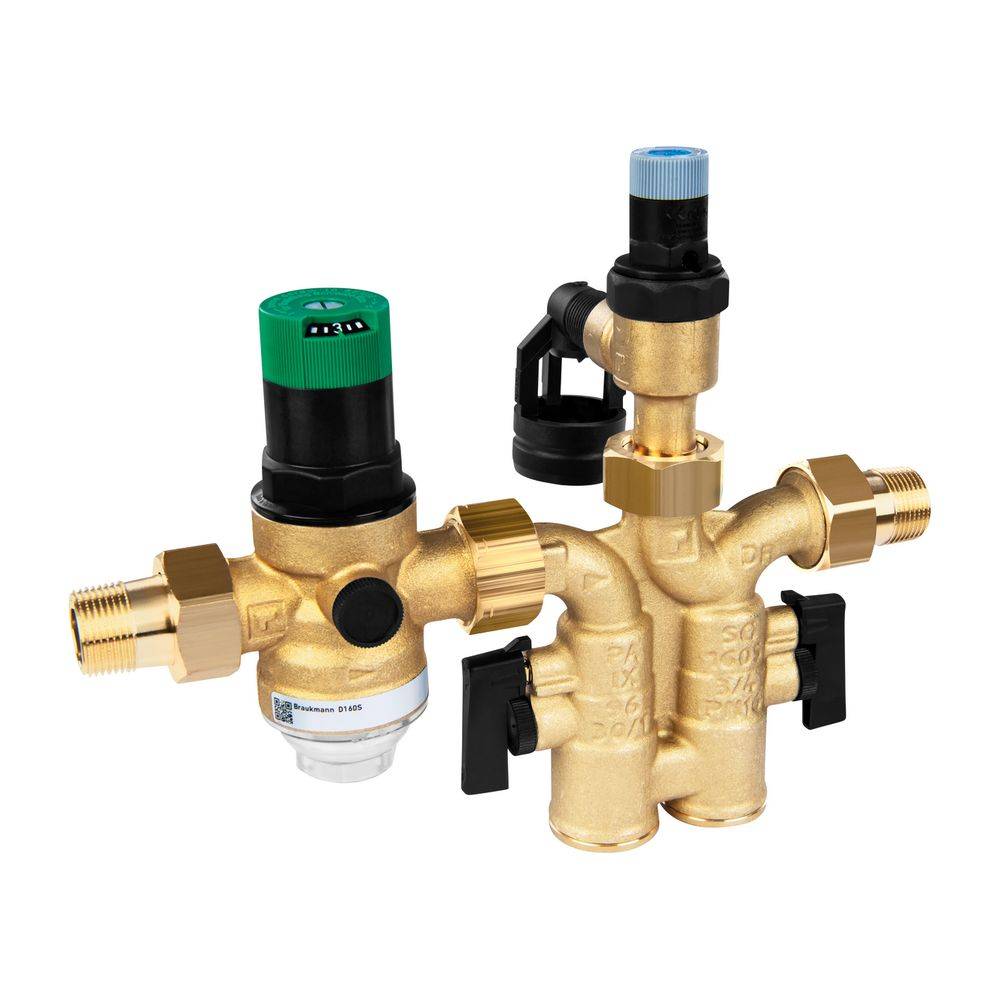

Resideo Sicherheitsgruppe SG160SD mit Druckminderer, Messing AB, 1 "
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
222,52 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 1 Stück verfügbar
Technische Daten
- Hersteller-Warengruppe: Wasser
- Hersteller-Produktgruppe: Sicherheits- und Regelarmaturen
- Hersteller-Artikelnummer: SG160SD-1AB
- Ausführung: rechtwinklig
- Oberflächenschutz: unbehandelt
- Anschluss: Außengewinde
- Werkstoff des Gehäuses: Messing
- Mit Kupplungen: ja
- Mit Druckminderer: ja
- Druckstufe Artikel: PN 16
- Mit Quetschset: nein
- Max. Boilerkapazität: 150
- Austauschbare Umkehrklappe: ja
- Verschlusshahn: ja
- Rohraußendurchmesser alle Anschlüsse: 25
- Länge Anschluss 1: 148
- Länge Anschluss 2: 148
- Arbeitslänge Anschluss 1: 16,8
- Arbeitslänge Anschluss 2: 16,8
- Überströmdruck: 8
- Rohraußendurchmesser Ablassanschluss: 40
- Mit Siphon: nein
- Ausführungsform: ohne Mischbatterie
- Nenndurchmesser: 1 Zoll (25)
- Reduzierter Druck: 1,5 - 6
- Werkstoffgüte des Gehäuses: Messing, entzinkungsbeständig (DZR)
- KIWA-Prüfsiegel: nein
- Trinkwasserkonform nach UBA: Ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 932848009 Resideo Sicherheitsgruppe SG160SD mit Druckminderer, Messing AB, 1 "
Garantiebedingungen
Garantiebedingungen 932848009 Resideo Sicherheitsgruppe SG160SD mit Druckminderer, Messing AB, 1 "
Beschreibung
Die Resideo Sicherheitsgruppe SG160SD mit Druckminderer aus Messing und einem 1 Zoll Anschluss ist für geschlossene Wassererwärmer nach DIN 1988 und DIN 4807 konzipiert. Sie ist ideal für Trinkwasserinstallationen mit einem maximalen Vordruck von 16 bar und einer maximalen Mediumtemperatur von 40 °C. Die Sicherheitsgruppe bietet eine maximale Boilerleistung von 150 kW und ist flexibel waagrecht oder senkrecht einbaubar.

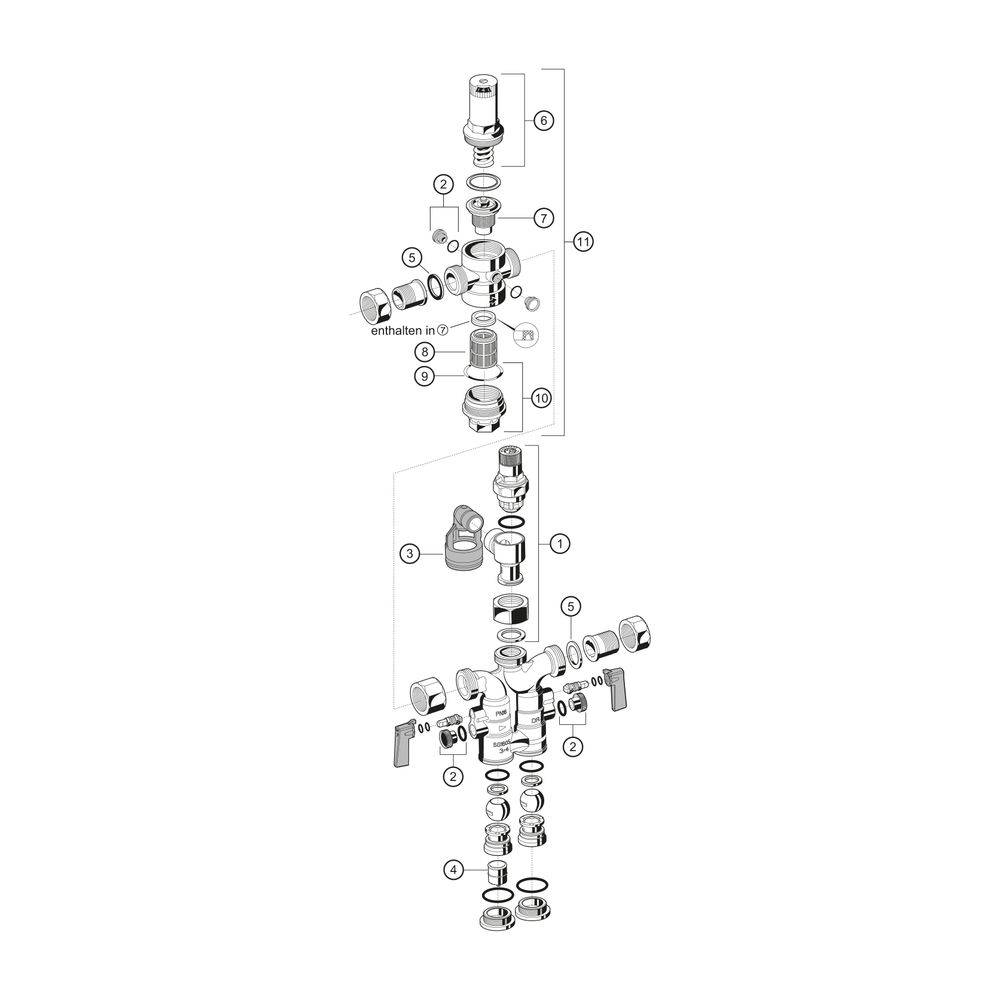

Welche Komponenten sind in der Sicherheitsgruppe SG160SD enthalten?Die Resideo Sicherheitsgruppe SG160SD umfasst einen Druckminderer, zwei Kugelabsperrventile, einen Rückflussverhinderer sowie Prüf- und Entleerungsstopfen. Ein Sicherheitsventil-Austauschsatz A152 und ein Ablauftrichter sind ebenfalls Bestandteil der Gruppe. Das Gehäuse besteht aus robustem Messing.
Wie wird die Sicherheitsgruppe SG160SD installiert und betrieben?Die Sicherheitsgruppe ist für die waagerechte oder senkrechte Einbaulage geeignet und verfügt über Außengewindeanschlüsse. Die Ausführung ist rechtwinklig. Der Druckminderer reguliert den Vordruck auf einen Ansprechdruck von 8 bar, wobei der Hinterdruck zwischen 1,5 bar und 6 bar liegt. Die Gruppe ist für Trinkwasser als Medium ausgelegt und kann in Anlagen mit einer Druckstufe von PN 16 eingesetzt werden. Sie ist mit Kupplungen, einer austauschbaren Umkehrklappe und einem Verschlusshahn ausgestattet.
Welche Normen und Kompatibilitäten erfüllt die Sicherheitsgruppe?Die Sicherheitsgruppe SG160SD ist für geschlossene Wassererwärmer nach DIN 1988 und DIN 4807 ausgelegt. Ein Hinweis besagt, dass sie baugleich mit ehemaligen Honeywell Artikeln ist, was auf eine bewährte Konstruktion hinweist.
Technische Daten
Werkstoff des Gehäuses: Messing
Anschluss: Außengewinde
Nennweite: 1 Zoll
Druckstufe: PN 16
Maximaler Vordruck: 16 bar
Ansprechdruck: 8 bar
Hinterdruck: 1,5 bar - 6 bar
Maximale Mediumtemperatur: 40 °C
Maximale Boilerleistung: 150 kW
Einbaulage: waagrecht oder senkrecht
Die Resideo Sicherheitsgruppe SG160SD bietet eine zuverlässige Lösung für den Schutz geschlossener Wassererwärmer. Mit ihrem robusten Messinggehäuse, einer Nennweite von 1 Zoll und einer Druckstufe von PN 16 ist sie für Drücke bis 16 bar ausgelegt. Die Gruppe unterstützt eine maximale Boilerleistung von 150 kW und ist für Trinkwasseranwendungen bis 40 °C geeignet.
