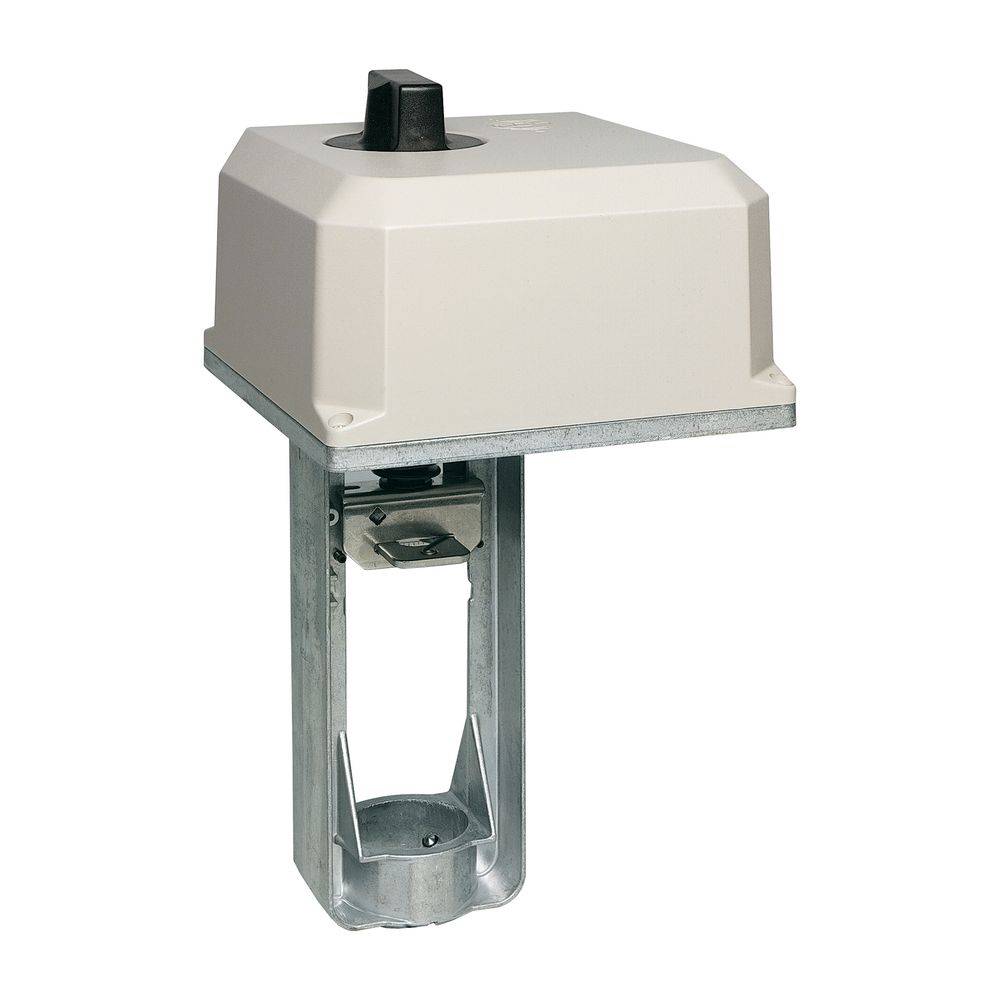

Resideo Stellantrieb ML6421A, 20mm Hub, 1800N, 230V AC, 3-Punkt, 114s, mit Handverstellung
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
876,05 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Hersteller-Warengruppe: Regelung
- Hersteller-Produktgruppe: Ventile und Antriebe
- Hersteller-Artikelnummer: ML6421A3013
- Baulänge: 178
- Ausführung: linear
- Bauhöhe: 242
- Bautiefe: 178
- Steuersignal: Dreipunkt
- Werkstoff des Gehäuses: Kunststoff
- Umgebungstemperatur: -10 - 50
- Geeignet für Handbedienung: ja
- Potentialfreier Schaltkontakt: nein
- Explosionsgeschützt: nein
- Schutzart (IP): IP54
- Kommunikationsprotokoll: ohne
- Regelungsart An/Aus: nein
- Regelungsart modulierend: ja
- Regelungsart Split-Range: nein
- Energieverbrauch im Betrieb: 11
- Hilfskontakte optional: nein
- Geeignet für Belüftungsarmaturen: nein
- Automatische Huberkennung: nein
- Mit Sicherheitsfunktion: nein
- Mit mechanischem Standanzeiger: ja
- Zustandsmeldung: ohne
- Laufzeit: 114
- Hublänge: 20
- Geeignet für Ventile: ja
- Max. elektrische Leistungsaufnahme: 11
- Übertragung: mit Zahnrädern
- Zulässige relative Feuchtigkeit: 5 - 95
- Arbeitsbereich einstellbar: nein
- Mit Nullspannungsrücklauf: nein
- Netzspannung: 230 V AC
- Hilfskontakte: nein
- Endkontakte: ohne
- Verstellkraft: 1800
- Einstellbare Zustandsmeldung: nein
- Mit Kopfflansch Direct-Mount nach ISO 5211: nein
- Produkt-Art
Stellantrieb
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 915292928 Resideo Stellantrieb ML6421A, 20mm Hub, 1800N, 230V AC, 3-Punkt, 114s, mit Handverstellung
Garantiebedingungen
Garantiebedingungen 915292928 Resideo Stellantrieb ML6421A, 20mm Hub, 1800N, 230V AC, 3-Punkt, 114s, mit Handverstellung
Beschreibung
Der Resideo Stellantrieb ML6421A ist ein linearer Ventilantrieb mit einem Hub von 20 mm und einer Stellkraft von 1800 N. Er arbeitet mit einer Netzspannung von 230 V AC und einem Dreipunkt-Steuersignal. Ausgestattet mit einer Handverstellung und mechanischer Stellungsanzeige, eignet sich der Antrieb für verschiedene Ventilserien und deren Vorgängermodelle.
Wie funktioniert der Resideo Stellantrieb ML6421A?Der ML6421A arbeitet als Linearantrieb mit reversierbarem Lauf und einer Laufzeit von 114 Sekunden für den vollen Hub von 20 mm. Die Steuerung erfolgt über ein Dreipunkt-Signal, das die Position des Ventils präzise regelt. Die Kraftübertragung erfolgt mittels Zahnrädern, wodurch eine zuverlässige und gleichmäßige Bewegung des Ventils sichergestellt wird. Die mechanische Stellungsanzeige ermöglicht eine einfache Kontrolle der aktuellen Ventilstellung.
Für welche Ventilserien ist der ML6421A geeignet?Der Stellantrieb ist kompatibel mit den neuen Ventilserien DE/DI, XE/XI, DF-B-CI, DF-B-NI, DF-C, DF-D, XF-A, XF-B und XF-D. Zudem passt er auf Vorgängermodelle der Serien V5011, V5013, V5015, V5016, V5025, V5049, V5050 und V5329. Diese breite Kompatibilität macht den ML6421A vielseitig einsetzbar in verschiedenen Regelungsanwendungen.
Welche technischen Eigenschaften zeichnen den ML6421A aus?Das Gehäuse des Stellantriebs besteht aus robustem Kunststoff und misst 178 mm in der Breite, 242 mm in der Höhe sowie 178 mm in der Tiefe. Die Schutzart IP54 schützt das Gerät gegen Staub und Spritzwasser. Der Energieverbrauch im Betrieb liegt bei 11 VA. Der Antrieb verfügt über keine Hilfskontakte oder Sicherheitsfunktionen, ist jedoch für die Handbedienung ausgelegt und bietet eine mechanische Stellungsanzeige. Der Betrieb ist in einem Umgebungstemperaturbereich von -10 bis 50 und einer relativen Feuchtigkeit von 5 bis 95 möglich.
Technische Daten
Hub: 20 mm
Stellkraft: 1800 N
Netzspannung: 230 V AC
Steuersignal: Dreipunkt
Laufzeit: 114 s
Schutzart: IP54
Max. elektrische Leistungsaufnahme: 11 VA

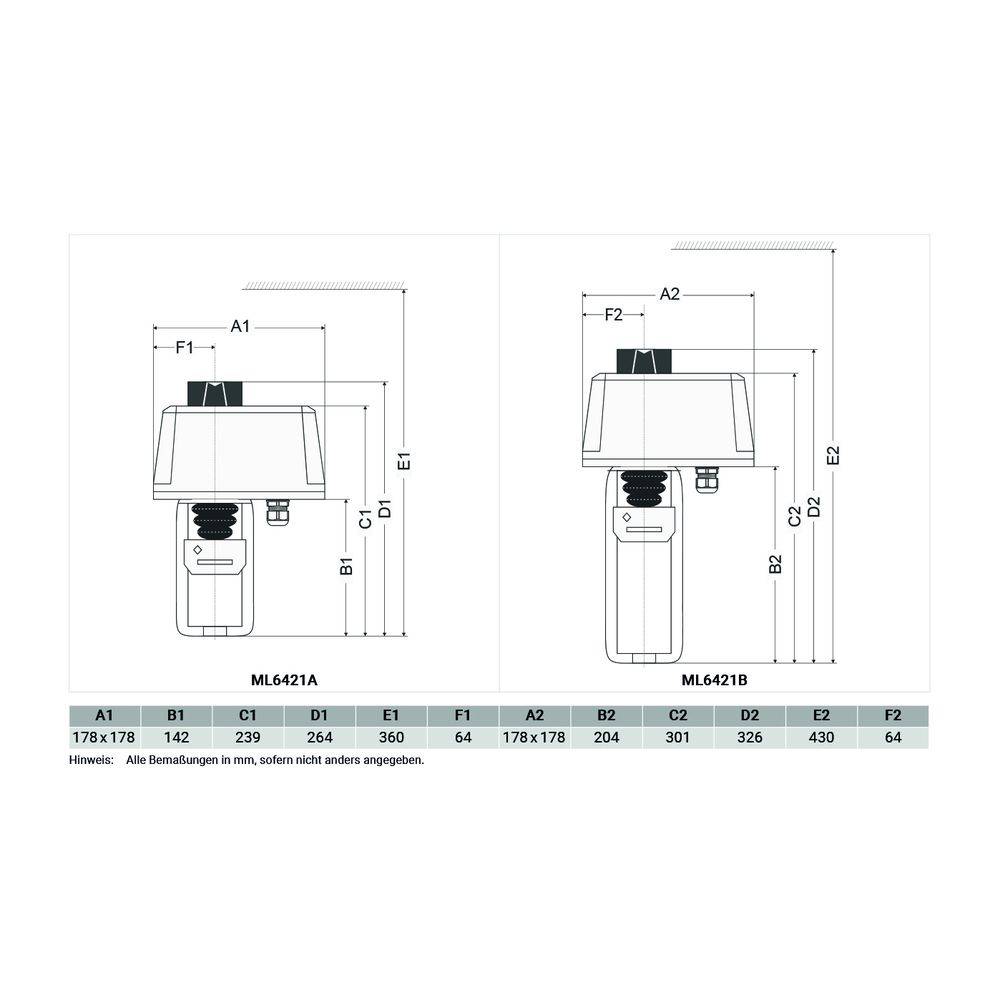

Abmessungen (B x H x T): 178 x 242 x 178 mm
Umgebungstemperatur: -10 - 50
Zulässige relative Feuchtigkeit: 5 - 95
Der Resideo Stellantrieb ML6421A bietet eine zuverlässige und präzise Lösung für die Ventilsteuerung in verschiedenen Anlagen. Mit seiner Stellkraft von 1800 N, einem Hub von 20 mm und der Dreipunkt-Steuerung ist er für anspruchsvolle Anwendungen geeignet. Die integrierte Handverstellung und die Kompatibilität mit zahlreichen Ventilserien unterstreichen die Flexibilität dieses Linearantriebs, der bei einer Netzspannung von 230 V AC effizient arbeitet.
Wie funktioniert der Resideo Stellantrieb ML6421A?Der ML6421A arbeitet als Linearantrieb mit reversierbarem Lauf und einer Laufzeit von 114 Sekunden für den vollen Hub von 20 mm. Die Steuerung erfolgt über ein Dreipunkt-Signal, das die Position des Ventils präzise regelt. Die Kraftübertragung erfolgt mittels Zahnrädern, wodurch eine zuverlässige und gleichmäßige Bewegung des Ventils sichergestellt wird. Die mechanische Stellungsanzeige ermöglicht eine einfache Kontrolle der aktuellen Ventilstellung.
Für welche Ventilserien ist der ML6421A geeignet?Der Stellantrieb ist kompatibel mit den neuen Ventilserien DE/DI, XE/XI, DF-B-CI, DF-B-NI, DF-C, DF-D, XF-A, XF-B und XF-D. Zudem passt er auf Vorgängermodelle der Serien V5011, V5013, V5015, V5016, V5025, V5049, V5050 und V5329. Diese breite Kompatibilität macht den ML6421A vielseitig einsetzbar in verschiedenen Regelungsanwendungen.
Welche technischen Eigenschaften zeichnen den ML6421A aus?Das Gehäuse des Stellantriebs besteht aus robustem Kunststoff und misst 178 mm in der Breite, 242 mm in der Höhe sowie 178 mm in der Tiefe. Die Schutzart IP54 schützt das Gerät gegen Staub und Spritzwasser. Der Energieverbrauch im Betrieb liegt bei 11 VA. Der Antrieb verfügt über keine Hilfskontakte oder Sicherheitsfunktionen, ist jedoch für die Handbedienung ausgelegt und bietet eine mechanische Stellungsanzeige. Der Betrieb ist in einem Umgebungstemperaturbereich von -10 bis 50 und einer relativen Feuchtigkeit von 5 bis 95 möglich.
Technische Daten
Hub: 20 mm
Stellkraft: 1800 N
Netzspannung: 230 V AC
Steuersignal: Dreipunkt
Laufzeit: 114 s
Schutzart: IP54
Max. elektrische Leistungsaufnahme: 11 VA
Abmessungen (B x H x T): 178 x 242 x 178 mm
Umgebungstemperatur: -10 - 50
Zulässige relative Feuchtigkeit: 5 - 95
Der Resideo Stellantrieb ML6421A bietet eine zuverlässige und präzise Lösung für die Ventilsteuerung in verschiedenen Anlagen. Mit seiner Stellkraft von 1800 N, einem Hub von 20 mm und der Dreipunkt-Steuerung ist er für anspruchsvolle Anwendungen geeignet. Die integrierte Handverstellung und die Kompatibilität mit zahlreichen Ventilserien unterstreichen die Flexibilität dieses Linearantriebs, der bei einer Netzspannung von 230 V AC effizient arbeitet.
