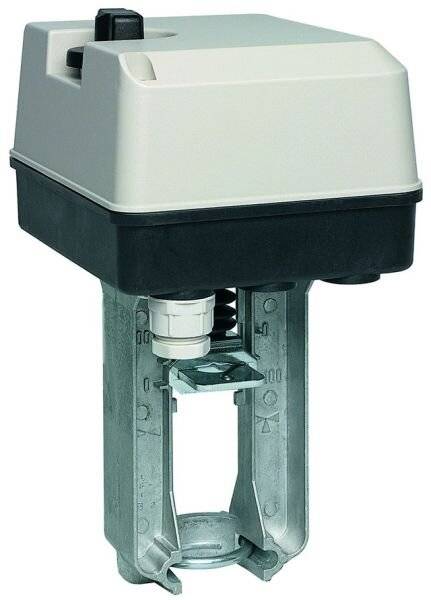

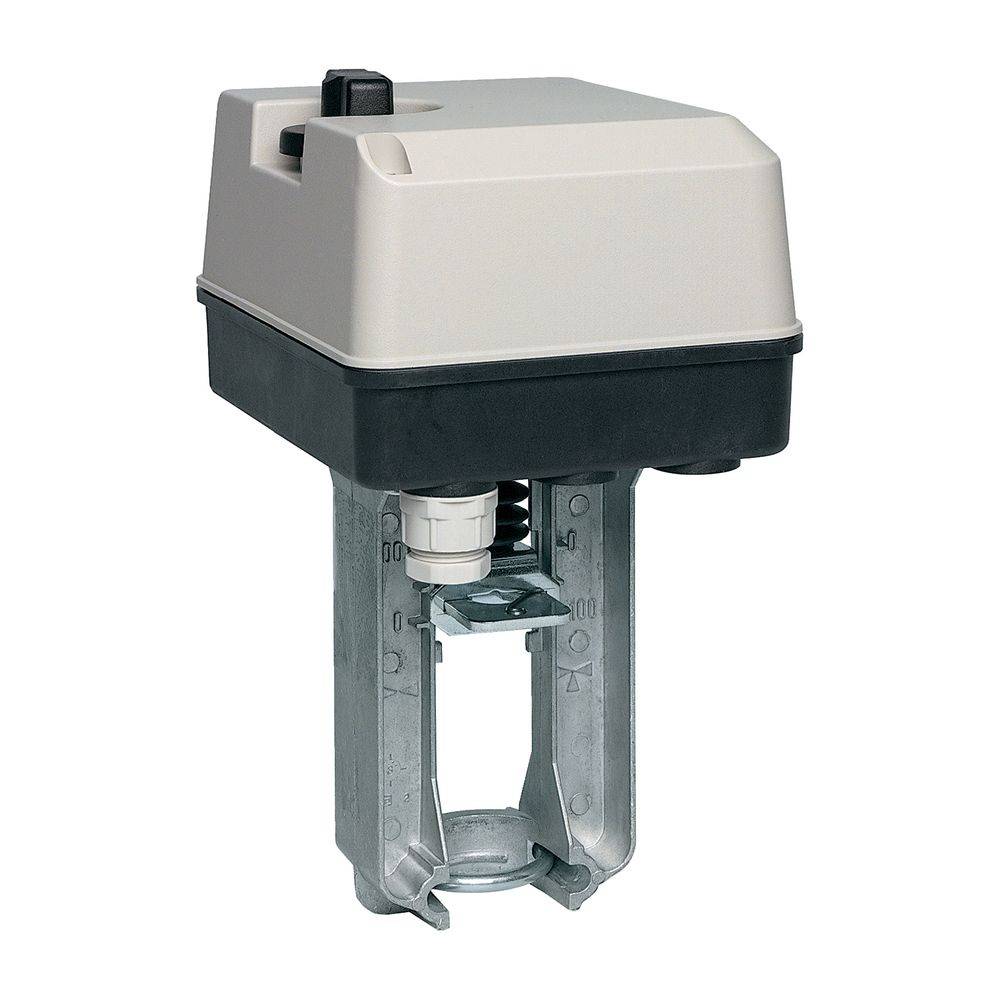

Resideo Stellantrieb ML7420A, 20mm Hub, 600N, 24V AC, 0/2–10V, 60s, mit Handverstellung

Der Resideo Stellantrieb ML7420A ist ein stetiger Linearantrieb mit einem Hub von 20 mm und einer Stellkraft von 600 N. Er arbeitet mit einer Netzspannung von 24 V AC und einem Steuersignal von 0 bis 10 V. Dieser Antrieb ist mit einer Kabelbrucherkennung und serienmäßiger Handverstellung ausgestattet. Er ist passend für die Ventilreihen DE/DI, XE/XI, DF, XF sowie die Vorgängerserien V5011, V5013, V5016A, V5025, V5049, V5050 und V5329.
Welche Funktionen bietet der Resideo Stellantrieb ML7420A?Der Resideo Stellantrieb ML7420A ist als stetiger Linearantrieb konzipiert und arbeitet mit einer Netzspannung von 24 V AC. Die Steuerung erfolgt über ein 0-10 V Signal, was eine modulierende Regelung ermöglicht. Eine integrierte Kabelbrucherkennung trägt zur Betriebssicherheit bei. Die Wirkrichtung des Antriebs ist per Schalter umkehrbar, was eine flexible Anpassung an die jeweilige Anwendung ermöglicht. Eine serienmäßige Handverstellung sowie eine mechanische Stellungsanzeige sind vorhanden. Die Laufzeit für den vollen Hub beträgt 60 Sekunden.
Für welche Ventile ist der Stellantrieb geeignet?Dieser Ventilantrieb ist vielseitig einsetzbar und kompatibel mit einer Reihe von Ventilserien. Er passt auf die Ventilreihen DE/DI, XE/XI, DF und XF. Darüber hinaus ist der Antrieb auch für die Vorgängerserien V5011, V5013, V5016A, V5025, V5049, V5050 und V5329 geeignet. Der Anschluss an das Ventil erfolgt über eine sonstige Verbindung, ein Kopfflansch Direct-Mount nach ISO 5211 ist nicht vorgesehen.
Wie ist der Stellantrieb konstruiert und geschützt?Das Gehäuse des Resideo Stellantriebs ML7420A besteht aus robustem Kunststoff. Der Antrieb ist mit der Schutzart IP54 klassifiziert, was einen Schutz gegen Staub und Spritzwasser bietet. Die Kraftübertragung erfolgt über Zahnräder. Die Abmessungen des Antriebs betragen eine Breite von 135 mm, eine Höhe von 342 mm und eine Tiefe von 161 mm. Die Umgebungstemperatur liegt zwischen -10 und 50, bei einer zulässigen relativen Feuchtigkeit von 5 bis 95.
Technische Daten
Antriebsart: Linearantrieb
Stellkraft: 600 N
Hublänge: 20 mm
Laufzeit: 60 s
Netzspannung: 24 V AC
Steuersignal: 0 - 10 V
Max. elektrische Leistungsaufnahme: 5 VA
Schutzart: IP54
Werkstoff des Gehäuses: Kunststoff

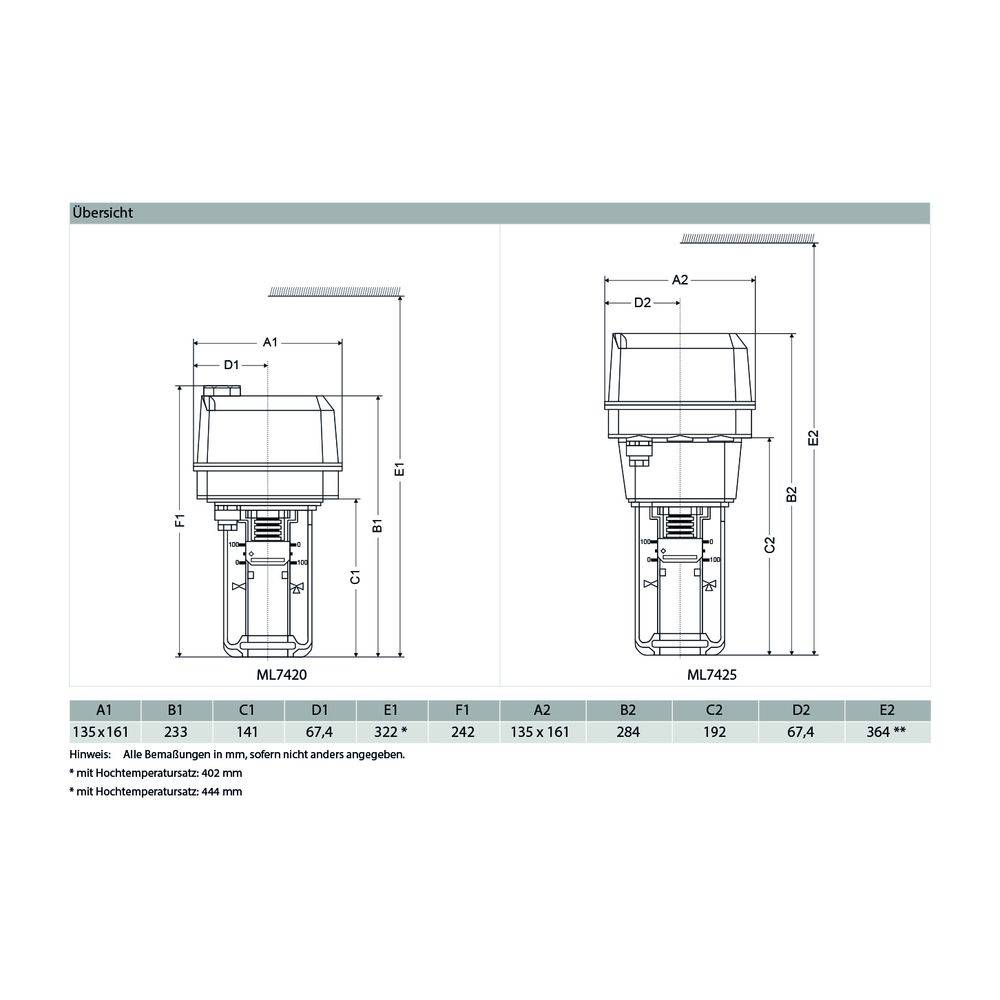

Breite: 135 mm
Höhe: 342 mm
Tiefe: 161 mm
Handbedienung: Ja
Stellungsanzeige: Ja

Der Resideo Stellantrieb ML7420A bietet eine präzise und zuverlässige Regelung für diverse Ventilanwendungen. Mit einer Stellkraft von 600 N, einem Hub von 20 mm und einer Laufzeit von 60 s ermöglicht er eine effiziente Steuerung. Die modulierte Steuerung mit 0-10 V und die integrierte Handverstellung erhöhen die Betriebssicherheit und Flexibilität im Einsatz. Die Schutzart IP54 und der robuste Kunststoffkörper stellen einen sicheren Betrieb unter verschiedenen Umgebungsbedingungen sicher.
