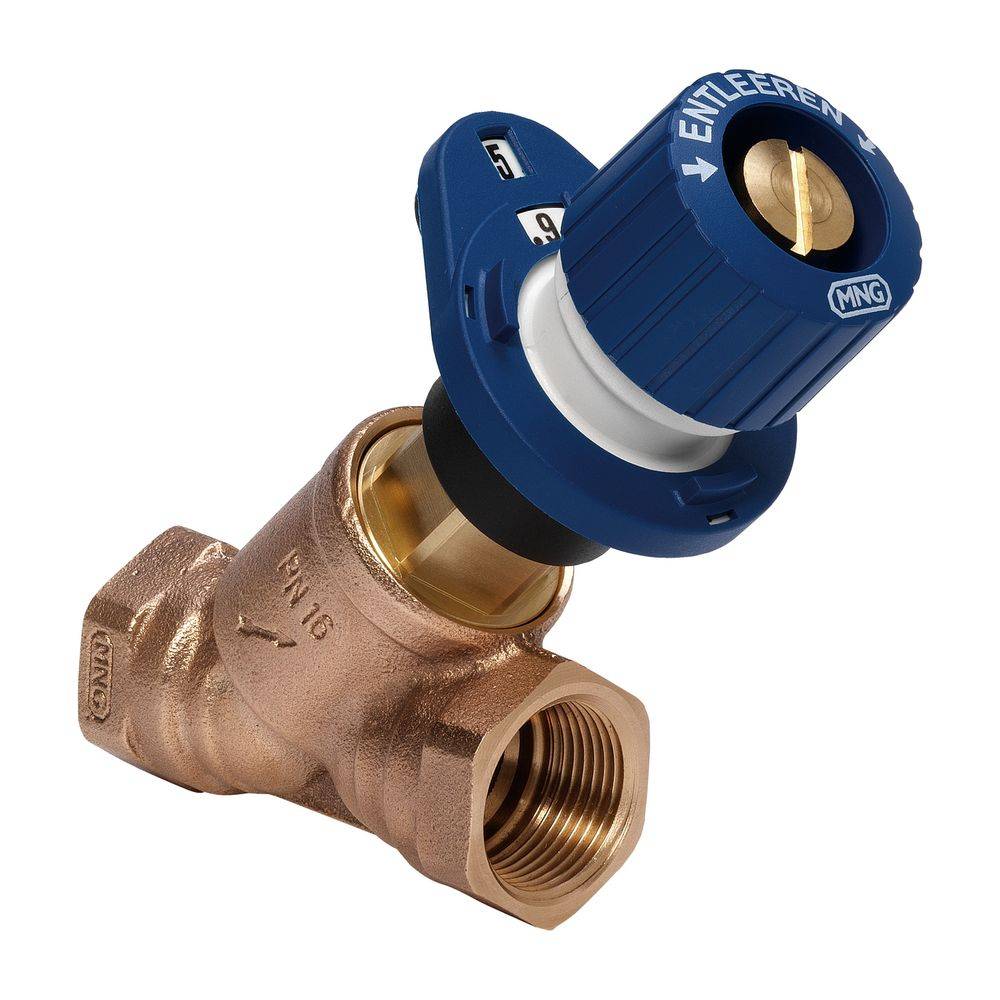

Resideo Strangregulierventil Kombi-3-Plus, Messing, Innengewinde, DN 80
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
463,70 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Hersteller-Warengruppe: Heizung
- Hersteller-Produktgruppe: Rohrleitungsarmaturen
- Hersteller-Artikelnummer: V5010Y0080
- Oberflächenschutz: unbehandelt
- Anschluss 1: Innengewinde zylindrisch (BSPP)
- Anschluss 2: Innengewinde zylindrisch (BSPP)
- Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
- Werkstoff des Gehäuses: Messing
- Mit Thermometer: nein
- Geeignet für Handbedienung: ja
- Rohraußendurchmesser: 80
- Voreinstellung plombier-/blockierbar: ja
- Hydraulischer Abgleich: statisch
- Druckstufe Artikel: PN 16
- Mit Entleerungsventil: ja
- Mit verlängerten Messnippeln: nein
- Thermostatisch: nein
- Länge Anschluss 1: 100
- Länge Anschluss 2: 100
- Winkel der Spindel: 45
- Mit Messanschluss: nein
- Max. Arbeitsdruck: 16
- Mit Impulsleitungsanschluss: nein
- Mit Isolierung: nein
- Geeignet für warmes Trinkwasser: nein
- KV-Wert: 2,2 - 71
- Geeignet für Leitungswasser: nein
- Geeignet für Heizungswasser: ja
- Mit Kupplungsanschluss 1: nein
- Mit Kupplungsanschluss 2: nein
- Bedienhöhe: 210
- Kvs-Wert: 71
- Mit Standanzeiger: ja
- Mit Messnippel: nein
- Motorgesteuert: nein
- Mediumtemperatur (Dauerbetrieb): -20 - 110
- Nenndurchmesser: DN 80
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 915221714 Resideo Strangregulierventil Kombi-3-Plus, Messing, Innengewinde, DN 80
Garantiebedingungen
Garantiebedingungen 915221714 Resideo Strangregulierventil Kombi-3-Plus, Messing, Innengewinde, DN 80
Beschreibung
Das Resideo Strangregulierventil Kombi-3-Plus in der Nennweite DN 80 ist eine robuste und präzise Armatur aus entzinkungsbeständigem Messing. Es ist speziell für den Rücklauf in Heizungsanlagen konzipiert und ermöglicht einen statischen hydraulischen Abgleich. Mit einem Kvs-Wert von 71 und einer Druckstufe von PN 16 ist es für den Einsatz mit Wasser und Glykol-Wassergemischen bei Mediumtemperaturen von -20 °C bis 110 °C geeignet.

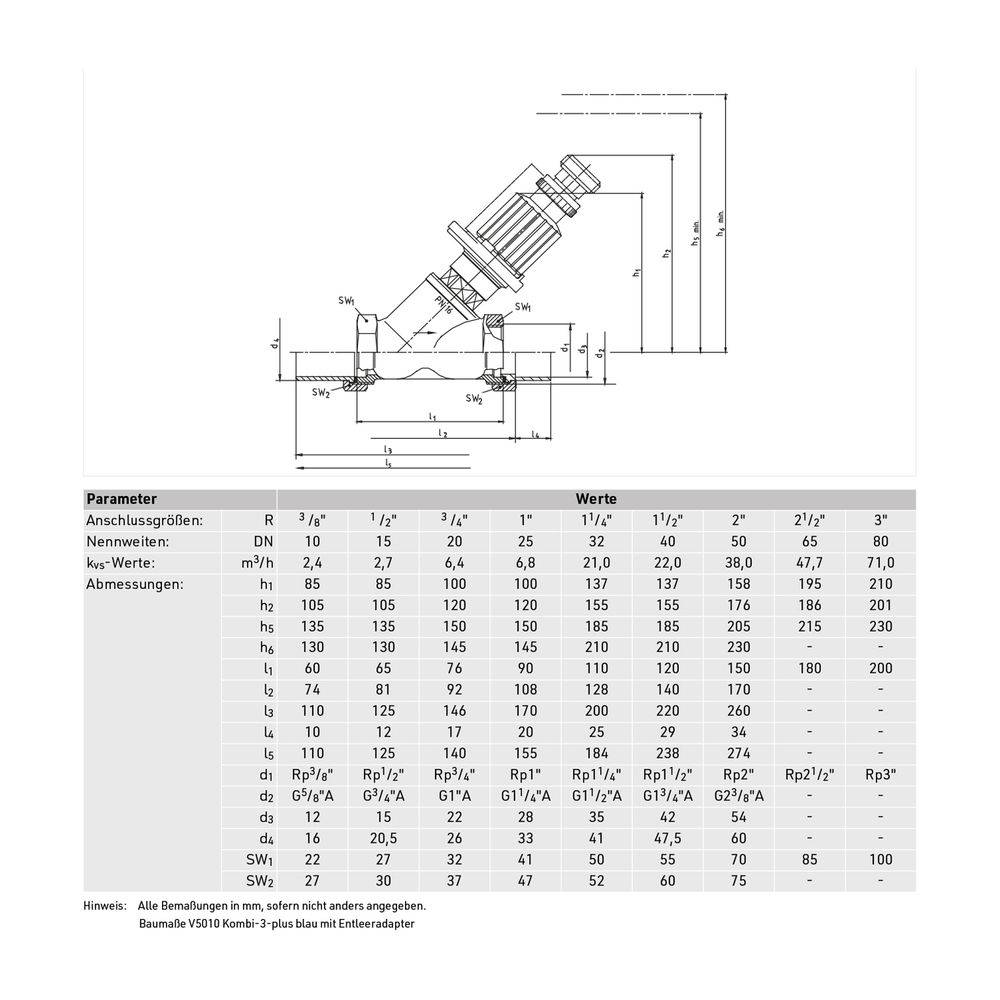

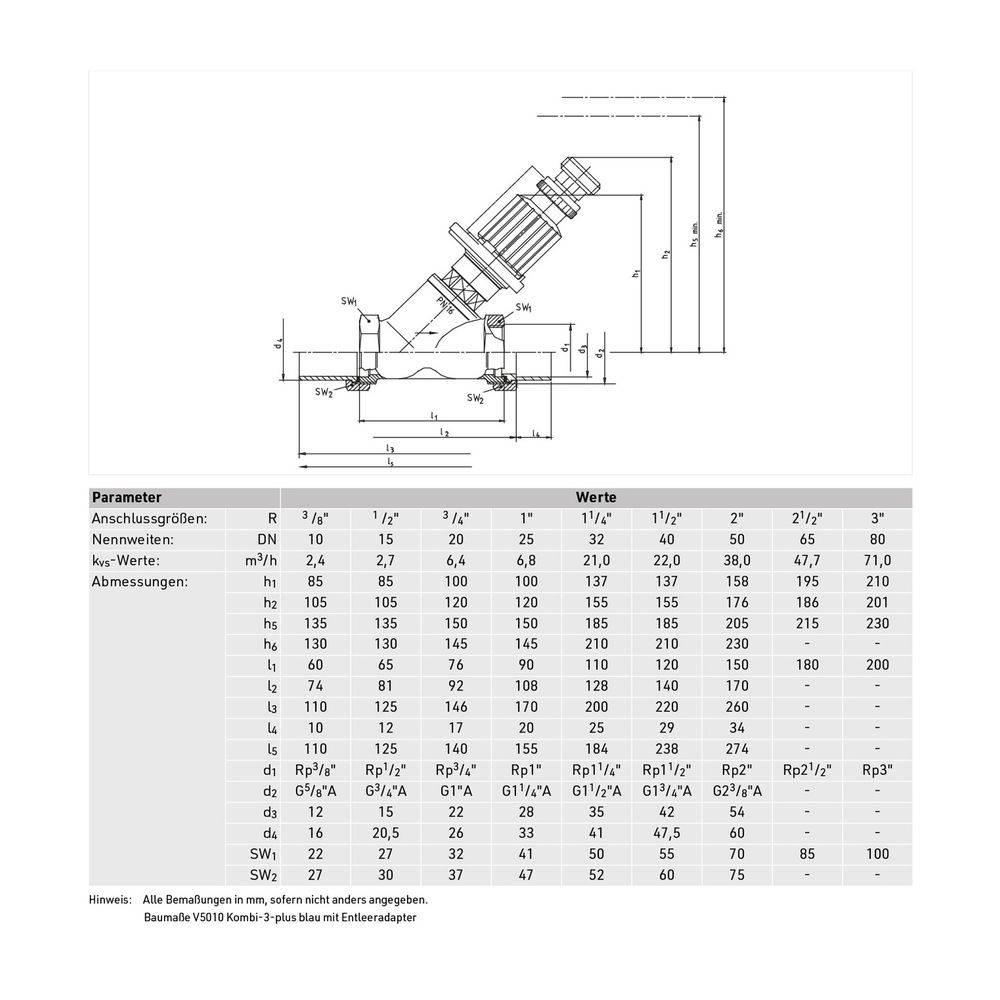

Wie ist das Strangregulierventil konstruiert?Das Gehäuse des Kombi-3-Plus besteht aus hochwertigem, entzinkungsbeständigem Messing (DZR) und ist für den Rücklauf blau gekennzeichnet. Die wartungsfreie Spindelabdichtung wird durch einen Doppel-O-Ring realisiert, während die Sitzabdichtung aus PTFE besteht, was eine zuverlässige Dichtfunktion ermöglicht. Eine sichtbare Voreinstellungsanzeige bei verdecktem Voreinstellungsring sorgt für hohe Genauigkeit durch Einzeljustierung. Die Voreinstellung ist zudem plombier- und blockierbar.
Welche Anschlussmöglichkeiten bietet das Ventil?Das Ventil verfügt über zylindrische Innengewinde (BSPP) an beiden Anschlüssen mit einer Länge von jeweils 100 mm. Für Nennweiten von DN 25 bis DN 80 ist der Anschluss als Muffengewinde nach DIN EN 10226-1 für Gewinderohr ausgeführt. Für kleinere Nennweiten von DN 10 bis DN 20 ist ein Universalanschluss mit Muffengewinde für Gewinderohr sowie Kupfer- und Präzisions-Stahlrohre von 10 bis 22 mm unter Verwendung von Klemmring und Druckschraube vorgesehen.
Für welche Medien und Betriebsbedingungen ist das Ventil geeignet?Das Strangregulierventil ist für den Einsatz mit Wasser und Glykol-Wassergemischen nach VDI 2035, insbesondere Heizungswasser, ausgelegt. Es ist nicht für warmes Trinkwasser oder Leitungswasser vorgesehen. Die Mediumtemperatur kann dauerhaft zwischen -20 °C und 110 °C liegen. Der Nenndruck beträgt PN 16, und der maximale Arbeitsdruck liegt bei 16 bar. Der zulässige pH-Wert des Mediums bewegt sich im Bereich von 8 bis 9,5.
Welche Funktionen unterstützt das Strangregulierventil?Das Resideo Strangregulierventil Kombi-3-Plus ermöglicht eine generelle Entleerung mittels Adapter über das Oberteil und ist mit einem Entleerungsventil sowie einem Standanzeiger ausgestattet. Eine nachträgliche Differenzdruckregelung durch einen auf das Oberteil montierten Membranregler ist für Nennweiten bis einschließlich DN 40 möglich, ohne dass zusätzliche Anbauteile am Ventilgehäuse erforderlich sind. Das Ventil ist für den statischen hydraulischen Abgleich vorgesehen und für die Handbedienung geeignet.
Technische Daten
Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
Nennweite: DN 80
Kvs-Wert: 71
Nenndruck: PN 16
Max. Arbeitsdruck: 16 bar
Mediumtemperatur: -20 °C bis 110 °C
Hydraulischer Abgleich: statisch
Anschluss: Innengewinde zylindrisch (BSPP)
pH-Wert: 8 - 9,5
Spindelabdichtung: Doppel-O-Ring
Das Resideo Strangregulierventil Kombi-3-Plus in DN 80 bietet eine präzise und langlebige Lösung für den statischen hydraulischen Abgleich in Heizungsanlagen. Mit einem Kvs-Wert von 71, einem robusten Messinggehäuse und der Möglichkeit zur Voreinstellung unterstützt es eine effiziente und zuverlässige Regelung des Heizungsrücklaufs bei Mediumtemperaturen bis 110 °C und einem maximalen Arbeitsdruck von 16 bar.
