Resideo Systemtrenner BA300 Bauart BA, Sphäroguss beschichtet, DN 65
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
2.295,63 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Hersteller-Warengruppe: Wasser
- Hersteller-Produktgruppe: Sicherungsarmaturen
- Hersteller-Artikelnummer: BA300-65A
- Bauhöhe: 403
- Oberflächenschutz: pulverbeschichtet
- Anschluss 1: Flansch
- Anschluss 2: Flansch
- Antriebsart: Feder
- Werkstoff des Gehäuses: Gusseisen
- Nenndurchsatz: 35,8
- Ansprechdruck: 0,14
- Einbaulänge: 356
- Einbaulage: horizontal, Ablassventil nach unten
- Rückflusssicherung nach EN 1717: BA
- Flüssigkeitskategorie nach EN 1717: 4
- Druckabfall bei Nenndurchfluss: 1
- Einbaulänge mit Anschlussverschraubung: 356
- Ruhestellung: Durchlassstellung
- Druckstufe Artikel: PN 10
- Max. Mediumtemperatur (Dauerbetrieb): 65
- Nenndurchmesser Anschluss 2: DN 65
- Max. Vordruck: 10
- Druckstufe Flansch: PN 10
- Sollwertanzeige: nein
- Rohraußendurchmesser Ablassanschluss: 150
- Norm Flansch: DIN
- Mit Druckregler: nein
- Kvs-Wert: 35,8
- Mit Absperrventil: nein
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Nenndurchmesser Anschluss 1: DN 65
- Geeignet für Trinkwasser: ja
- KIWA-Prüfsiegel: ja
- Trinkwasserkonform nach UBA: Ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 932843325 Resideo Systemtrenner BA300 Bauart BA, Sphäroguss beschichtet, DN 65
Garantiebedingungen
Garantiebedingungen 932843325 Resideo Systemtrenner BA300 Bauart BA, Sphäroguss beschichtet, DN 65
Beschreibung

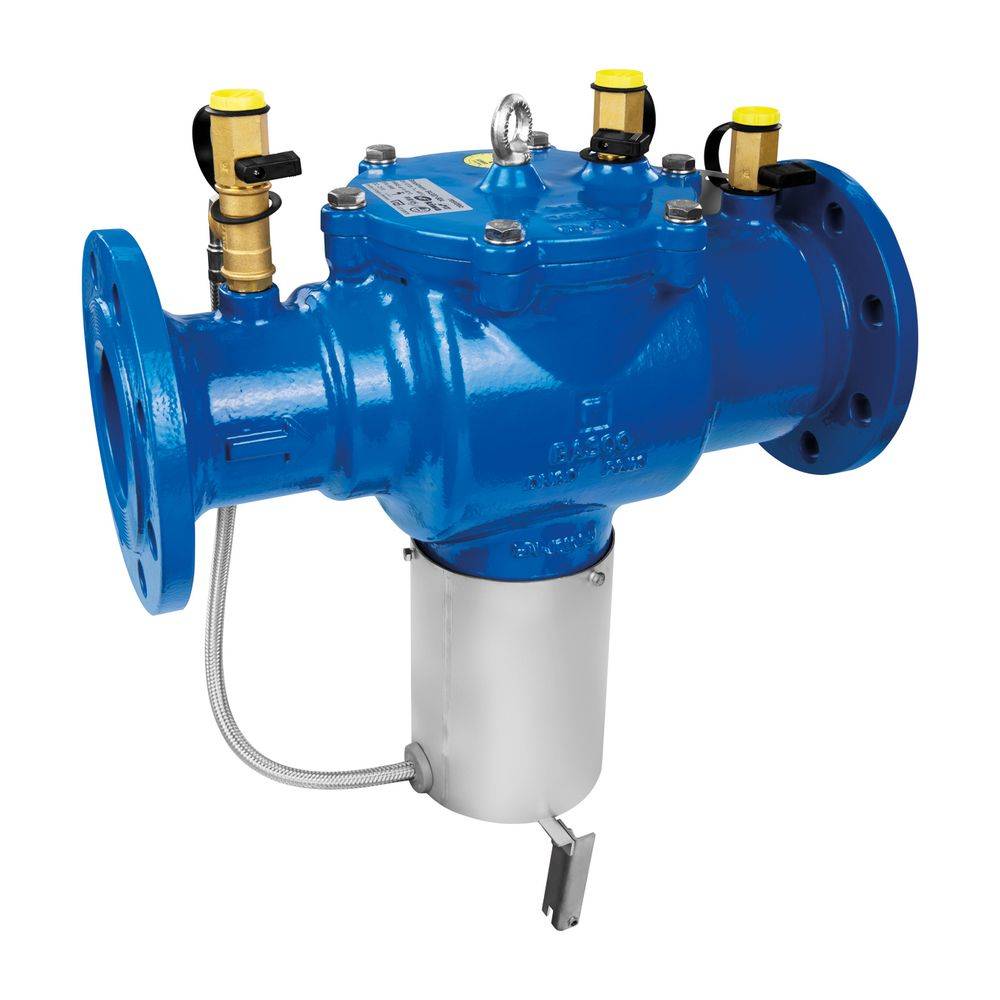

Der Resideo Systemtrenner BA300 Bauart BA mit sphärogussbeschichtetem Gehäuse und Nennweite DN 65 ist eine spezialisierte Armatur zur Absicherung von Trinkwasseranlagen. Er bietet Schutz vor Rückdrücken, Rückfließen und Rücksaugen bis einschließlich Flüssigkeitskategorie 4 nach DIN EN 1717 und DIN 12729. Diese Armatur ist für den Einsatz in Trinkwasserinstallationen konzipiert, wo ein sicherer Schutz gegen Verunreinigungen des Trinkwassers notwendig ist.

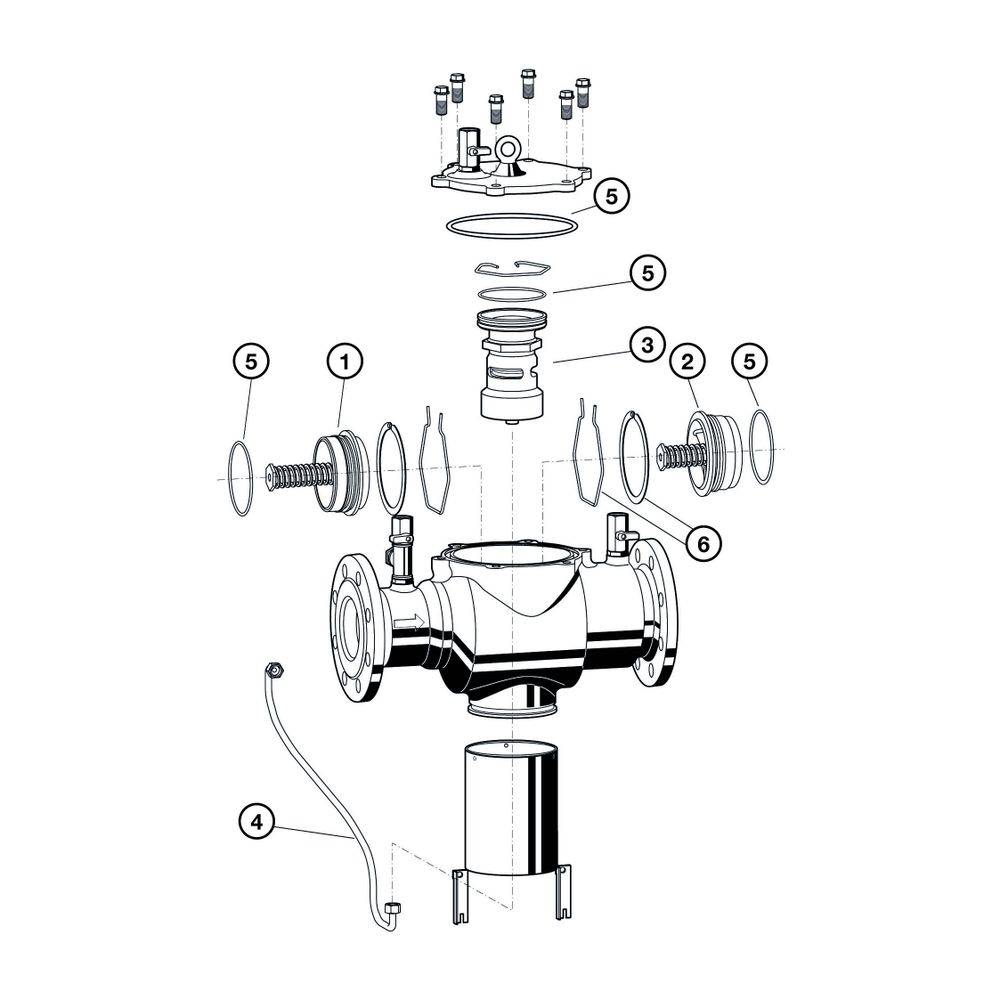

Wie funktioniert der Resideo Systemtrenner BA300?Der Systemtrenner arbeitet nach dem Dreikammernprinzip. Er besteht aus zwei Rückflussverhinderern, einem Ablassventil und drei Kugelhähnen, die den Anschluss eines elektronischen Differenzdruck-Messgeräts (z.B. TK295) ermöglichen. Die Rückflussverhinderer verhindern das Zurückdrücken und Rückfließen von Wasser, während das Ablassventil die Entleerung der Zwischenkammern unterstützt. Die Ruhestellung der Armatur ist die Durchlassstellung.
Welche Materialien und Eigenschaften zeichnen den Systemtrenner aus?Das Gehäuse des Systemtrenners ist aus Sphäroguss (Gusseisen) gefertigt und mit einer Polyamidbeschichtung versehen, die auch als Pulverbeschichtung bekannt ist. Die Rückflussverhinderer bestehen aus nichtrostendem Stahl und Messing. Für die Dichtelemente kommt Ethylen-Propylen-Dien-Kautschuk (EPDM) zum Einsatz. Die Armatur verfügt über Flanschanschlüsse mit einem Nenndurchmesser von DN 65 auf beiden Seiten und ist für eine horizontale Einbaulage vorgesehen, wobei das Ablassventil nach unten zeigt.
Welche technischen Spezifikationen bietet der Systemtrenner?Der Systemtrenner ist für einen Nenndruck von PN 10 ausgelegt und ermöglicht eine maximale Mediumtemperatur von 65 °C im Dauerbetrieb. Der Kvs-Wert beträgt 35,8, der Ansprechdruck liegt bei 0,14 bar und der maximale Vordruck bei 10 bar. Ein Druckabfall von 1 bar ist bei Nenndurchfluss zu beachten.
Welche Normen und Zertifizierungen erfüllt der Systemtrenner BA300?Der Resideo Systemtrenner BA300 entspricht der Schutzklasse BA und ist für die Flüssigkeitskategorie 4 nach DIN EN 1717 ausgelegt. Die Armatur ist DVGW-, ACS-, NF-, Belgaqua- und KIWA-zertifiziert. Gemäß DIN EN 806-5 handelt es sich um eine wartungspflichtige Armatur.

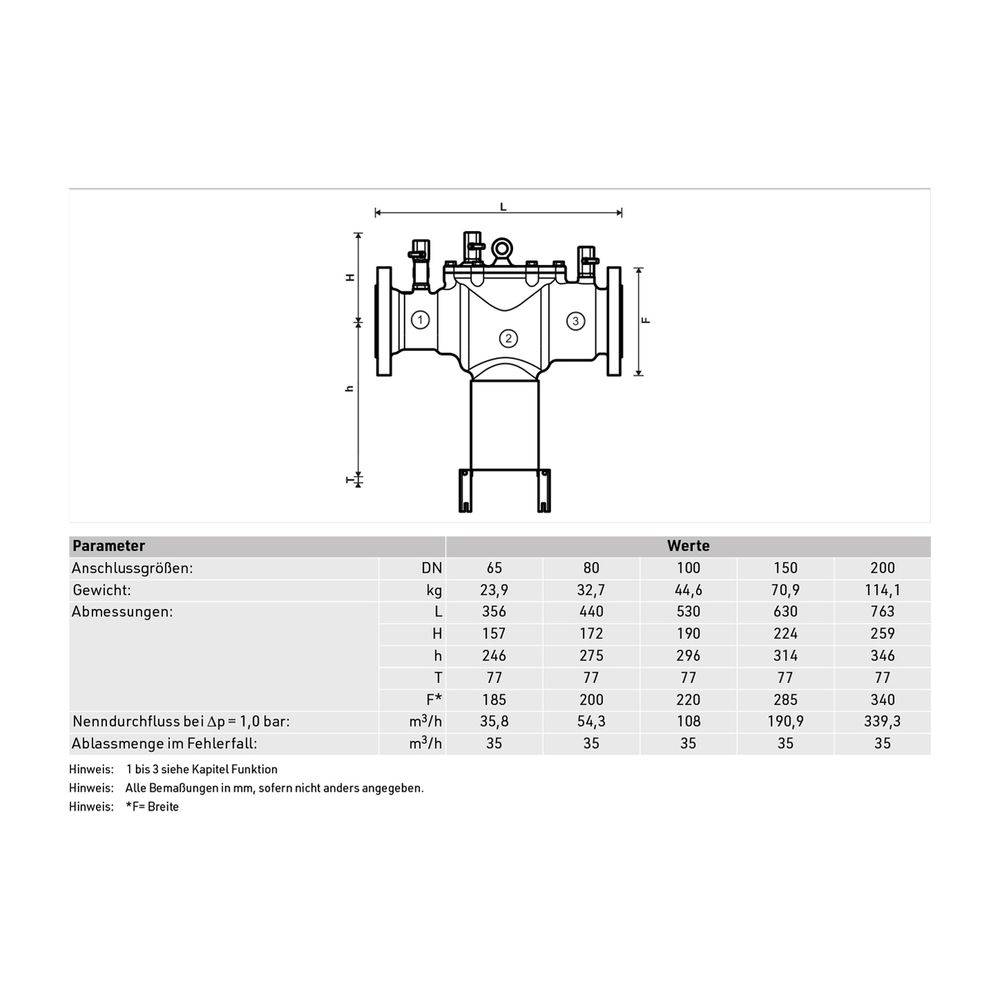

Technische Daten
Nennweite: DN 65
Bauhöhe: 403 mm
Einbaulänge: 356 mm
Kvs-Wert: 35,8
Max. Mediumtemperatur: 65 °C
Nenndruck: PN 10
Ansprechdruck: 0,14 bar
Flüssigkeitskategorie: 4 (nach DIN EN 1717)
Werkstoff Gehäuse: Sphäroguss (Gusseisen)
Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Der Resideo Systemtrenner BA300 Bauart BA bietet eine sichere und normgerechte Lösung für den Schutz von Trinkwasserinstallationen. Mit seiner robusten Bauweise aus Sphäroguss, der Nennweite DN 65 und einem Nenndruck von PN 10 ist er für anspruchsvolle Anwendungen konzipiert. Die Zertifizierungen bestätigen die hohe Qualität und Zuverlässigkeit dieser Armatur, die eine maximale Mediumtemperatur von 65 °C verarbeiten kann.
Wie funktioniert der Resideo Systemtrenner BA300?Der Systemtrenner arbeitet nach dem Dreikammernprinzip. Er besteht aus zwei Rückflussverhinderern, einem Ablassventil und drei Kugelhähnen, die den Anschluss eines elektronischen Differenzdruck-Messgeräts (z.B. TK295) ermöglichen. Die Rückflussverhinderer verhindern das Zurückdrücken und Rückfließen von Wasser, während das Ablassventil die Entleerung der Zwischenkammern unterstützt. Die Ruhestellung der Armatur ist die Durchlassstellung.
Welche Materialien und Eigenschaften zeichnen den Systemtrenner aus?Das Gehäuse des Systemtrenners ist aus Sphäroguss (Gusseisen) gefertigt und mit einer Polyamidbeschichtung versehen, die auch als Pulverbeschichtung bekannt ist. Die Rückflussverhinderer bestehen aus nichtrostendem Stahl und Messing. Für die Dichtelemente kommt Ethylen-Propylen-Dien-Kautschuk (EPDM) zum Einsatz. Die Armatur verfügt über Flanschanschlüsse mit einem Nenndurchmesser von DN 65 auf beiden Seiten und ist für eine horizontale Einbaulage vorgesehen, wobei das Ablassventil nach unten zeigt.
Welche technischen Spezifikationen bietet der Systemtrenner?Der Systemtrenner ist für einen Nenndruck von PN 10 ausgelegt und ermöglicht eine maximale Mediumtemperatur von 65 °C im Dauerbetrieb. Der Kvs-Wert beträgt 35,8, der Ansprechdruck liegt bei 0,14 bar und der maximale Vordruck bei 10 bar. Ein Druckabfall von 1 bar ist bei Nenndurchfluss zu beachten.
Welche Normen und Zertifizierungen erfüllt der Systemtrenner BA300?Der Resideo Systemtrenner BA300 entspricht der Schutzklasse BA und ist für die Flüssigkeitskategorie 4 nach DIN EN 1717 ausgelegt. Die Armatur ist DVGW-, ACS-, NF-, Belgaqua- und KIWA-zertifiziert. Gemäß DIN EN 806-5 handelt es sich um eine wartungspflichtige Armatur.
