Resideo Umschaltventil VC, Außengewinde, DN 25, VCZMQ6000/U
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
59,33 €
zzgl. MwSt.
Kostenfreier Versand
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
- Resideo Verteil- und Mischventil VC Für Zonen- oder Einzelraumregelung von Heiß- oder Kaltwasser. Ventile und Antriebe können beliebig kombiniert werden. VC-Antrieb bitte separat bestellen. Gehäuse aus Rotguss mit Innengewinde gemäß DIN EN 10226-1 oder Außengewinde gemäß ISO 228
Technische Daten
- Hersteller-Warengruppe: Regelung
- Hersteller-Produktgruppe: Zonenventile und Antriebe
- Hersteller-Artikelnummer: VCZMQ6000/U
- Oberflächenschutz: unbehandelt
- Werkstoff des Gehäuses: Messing
- Druckstufe Artikel: PN 20
- Rohraußendurchmesser alle Anschlüsse: 25
- Mit Kupplungsanschluss 3: nein
- Länge Anschluss 1: 46,5
- Länge Anschluss 2: 46,5
- Länge Anschluss 3: 45
- Mit T-Stück für 4-Wege-Anschluss: nein
- Mit Kupplungsanschluss 1: nein
- Mit Kupplungsanschluss 2: nein
- Kvs-Wert: 8,5
- Anschlüsse: Außengewinde
- Mediumtemperatur (Dauerbetrieb): 1 - 95
- Nenndurchmesser: DN 25
- Max. Differenzdruck in geöffneter Stellung: 4
- Einbauweise verteilend: ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 915286324 Resideo Umschaltventil VC, Außengewinde, DN 25, VCZMQ6000/U
Garantiebedingungen
Garantiebedingungen 915286324 Resideo Umschaltventil VC, Außengewinde, DN 25, VCZMQ6000/U
Beschreibung

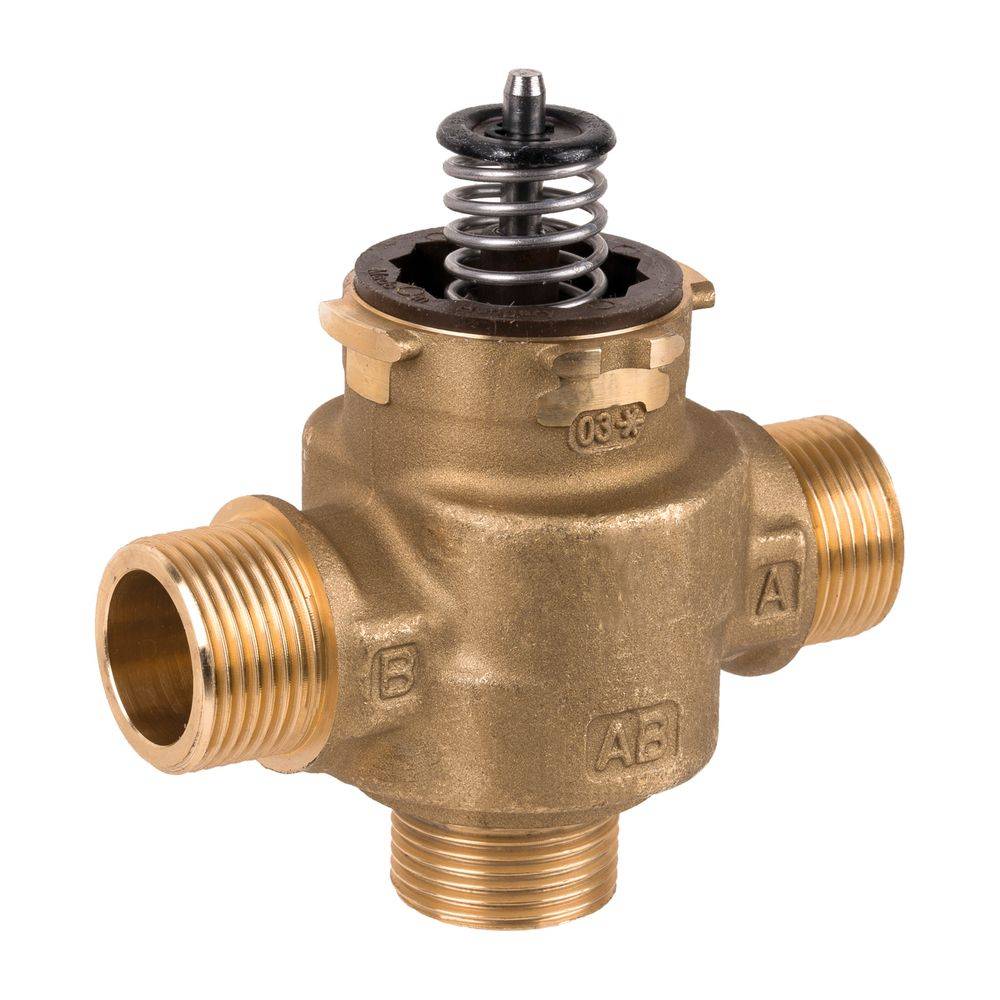

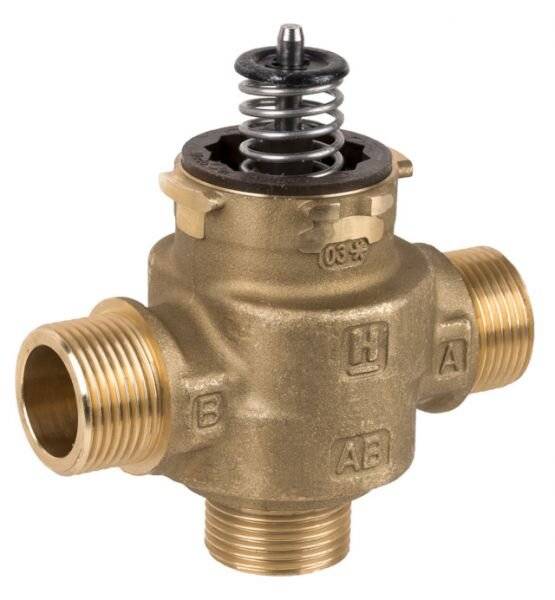

Das Resideo Umschaltventil VC der Serie VCZM ist ein druckentlastetes Zonenventil mit Außengewinde in der Nennweite DN 25. Es wurde für die präzise Regelung des Warm- und Kaltwasserflusses in Wohngebäuden und kleinen Industrieanwendungen entwickelt. Das Ventil kann als Verteil- oder Mischventil in zentralen Heiz- und/oder Kühlapplikationen eingesetzt werden und zeichnet sich durch eine robuste Bauweise und geräuscharmen Betrieb aus.
Welche Funktionen bietet das Resideo Umschaltventil VC?Das Umschaltventil regelt den Fluss von heißem und/oder kaltem Wasser und ermöglicht die Umschaltung von Volumenströmen in Heiz- und/oder Kühlapplikationen. Es kann als Verteil- oder Mischventil eingesetzt werden und dient der individuellen Regelung von Heizlüftern, Heizkörpern, Raumheizgeräten oder Konvektoren. Die druckentlastete Konstruktion erlaubt Differenzdrücke bis zu 4 bar. Dreiwege-Ventile eignen sich zur Umschaltung des Wasserstroms sowohl aus Richtung AB nach A oder B als auch aus Richtung A oder B nach AB.
Wie erfolgt die Ansteuerung und Montage des Ventils?Das Umschaltventil ist mit einem Zweipunkt-Stellantrieb ausgestattet. Es gibt Varianten für 24 V und für 230 V, die über einen Schließerkontakt (SPST) oder einen Umschaltkontakt (SPDT) angesteuert werden können. Die Antriebe sind mit einer Endlagenabschaltung versehen, sodass nur beim Ändern der Position Strom verbraucht wird. Ein Bajonettverschluss ermöglicht die werkzeuglose Montage und Demontage der Antriebe. Ohne Antrieb ist das Zweiwege-Ventil geschlossen, während sich das Dreiwege-Ventil in der Position AB - B offen befindet.
Welche technischen Merkmale zeichnen das Umschaltventil aus?Das Ventil verfügt über eine robuste Bauweise und eine hohe Durchflusskapazität. Die wartungsfreundliche Konstruktion ermöglicht einen einfachen Austausch des Ventileinsatzes. Das Gehäuse besteht aus entzinkungsbeständigem Messing (DZR) und ist für einen Nenndruck von PN 20 ausgelegt. Als Medium ist Wasser mit maximal 50 % Glykol nach VDI 2035 geeignet. Die Mediumtemperatur kann zwischen 1 °C und 95 °C liegen. Der maximale Schließdruck beträgt 400 kPa. Die Nennweite ist DN 25 mit Außengewinde. Der Kvs-Wert beträgt 8,5 und der maximale Differenzdruck in geöffneter Stellung liegt bei 4 bar.
Technische Daten
Nennweite: DN 25
Anschlüsse: Außengewinde
Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
Nenndruck: PN 20
Max. Betriebsdruckdifferenz: 4 bar
Max. Schließdruck: 400 kPa
Kvs-Wert: 8,5
Mediumtemperatur: 1 °C - 95 °C
Rohraußendurchmesser alle Anschlüsse: 25 mm

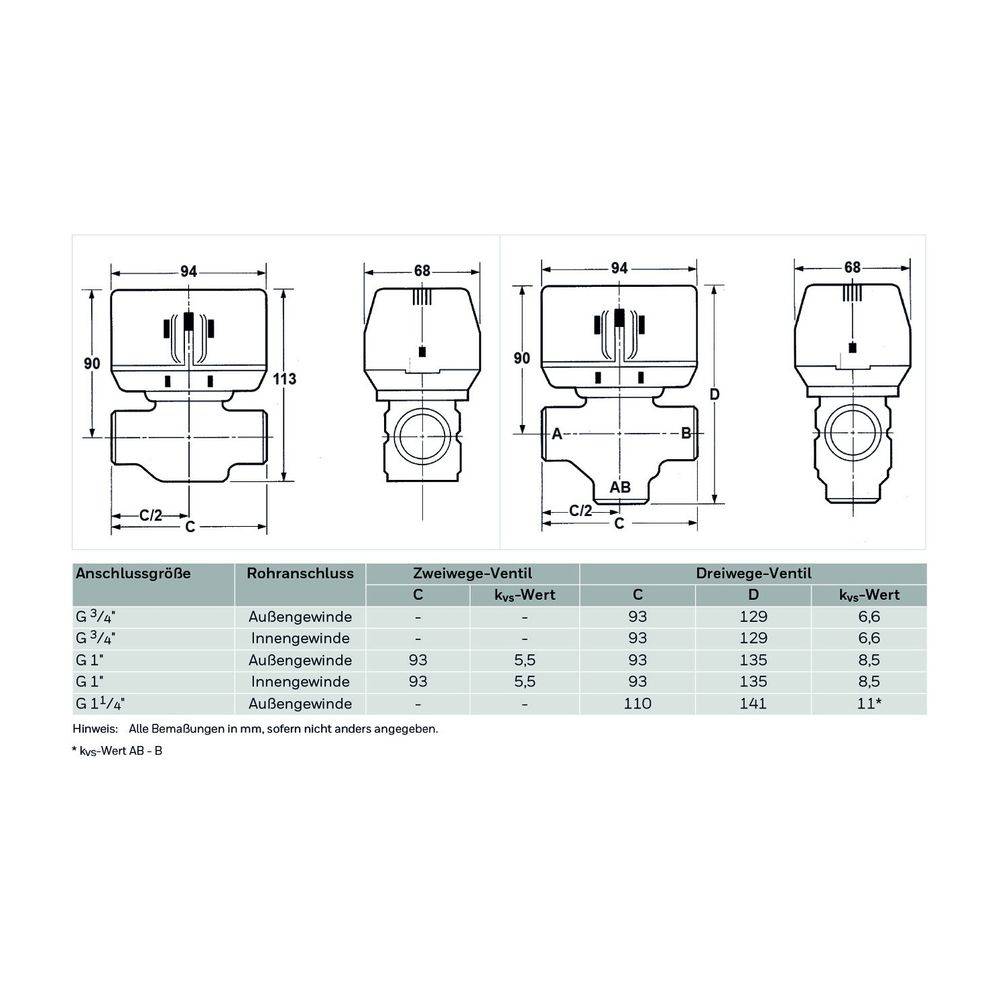

Länge Anschluss 1: 47 mm
Länge Anschluss 2: 47 mm
Länge Anschluss 3: 45 mm
Das Resideo Umschaltventil VC bietet eine robuste und wartungsfreundliche Lösung zur Steuerung von Heiz- und Kühlwasserströmen. Mit seiner druckentlasteten Bauweise, dem geringen Energieverbrauch des Antriebs und der hohen Durchflusskapazität ist es für vielfältige Anwendungen in Wohngebäuden und kleinen Industrieanlagen geeignet. Die Nennweite DN 25 und der Kvs-Wert von 8,5 ermöglichen eine effiziente Volumenstromregelung bei Temperaturen bis 95 °C.
Welche Funktionen bietet das Resideo Umschaltventil VC?Das Umschaltventil regelt den Fluss von heißem und/oder kaltem Wasser und ermöglicht die Umschaltung von Volumenströmen in Heiz- und/oder Kühlapplikationen. Es kann als Verteil- oder Mischventil eingesetzt werden und dient der individuellen Regelung von Heizlüftern, Heizkörpern, Raumheizgeräten oder Konvektoren. Die druckentlastete Konstruktion erlaubt Differenzdrücke bis zu 4 bar. Dreiwege-Ventile eignen sich zur Umschaltung des Wasserstroms sowohl aus Richtung AB nach A oder B als auch aus Richtung A oder B nach AB.
Wie erfolgt die Ansteuerung und Montage des Ventils?Das Umschaltventil ist mit einem Zweipunkt-Stellantrieb ausgestattet. Es gibt Varianten für 24 V und für 230 V, die über einen Schließerkontakt (SPST) oder einen Umschaltkontakt (SPDT) angesteuert werden können. Die Antriebe sind mit einer Endlagenabschaltung versehen, sodass nur beim Ändern der Position Strom verbraucht wird. Ein Bajonettverschluss ermöglicht die werkzeuglose Montage und Demontage der Antriebe. Ohne Antrieb ist das Zweiwege-Ventil geschlossen, während sich das Dreiwege-Ventil in der Position AB - B offen befindet.
Welche technischen Merkmale zeichnen das Umschaltventil aus?Das Ventil verfügt über eine robuste Bauweise und eine hohe Durchflusskapazität. Die wartungsfreundliche Konstruktion ermöglicht einen einfachen Austausch des Ventileinsatzes. Das Gehäuse besteht aus entzinkungsbeständigem Messing (DZR) und ist für einen Nenndruck von PN 20 ausgelegt. Als Medium ist Wasser mit maximal 50 % Glykol nach VDI 2035 geeignet. Die Mediumtemperatur kann zwischen 1 °C und 95 °C liegen. Der maximale Schließdruck beträgt 400 kPa. Die Nennweite ist DN 25 mit Außengewinde. Der Kvs-Wert beträgt 8,5 und der maximale Differenzdruck in geöffneter Stellung liegt bei 4 bar.
Technische Daten
Nennweite: DN 25
Anschlüsse: Außengewinde
Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
Nenndruck: PN 20
Max. Betriebsdruckdifferenz: 4 bar
Max. Schließdruck: 400 kPa
Kvs-Wert: 8,5
Mediumtemperatur: 1 °C - 95 °C
Rohraußendurchmesser alle Anschlüsse: 25 mm

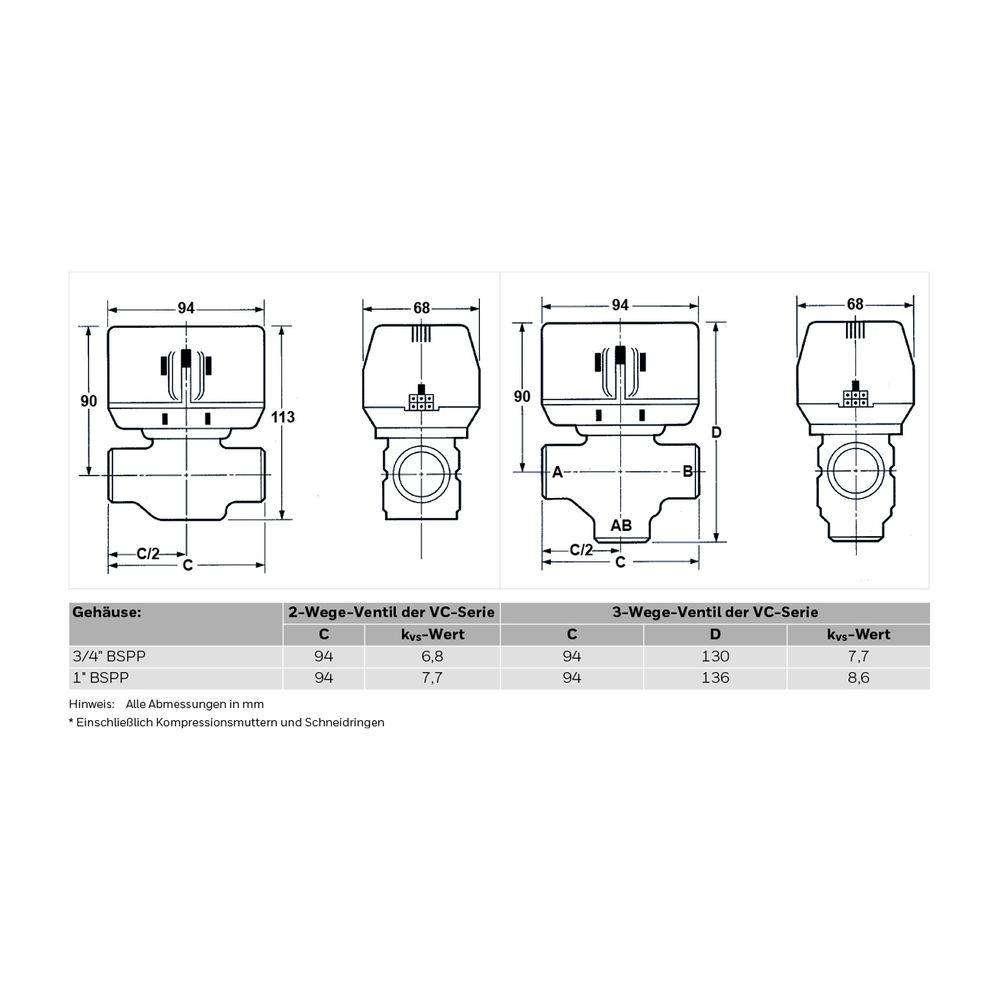

Länge Anschluss 1: 47 mm
Länge Anschluss 2: 47 mm
Länge Anschluss 3: 45 mm
Das Resideo Umschaltventil VC bietet eine robuste und wartungsfreundliche Lösung zur Steuerung von Heiz- und Kühlwasserströmen. Mit seiner druckentlasteten Bauweise, dem geringen Energieverbrauch des Antriebs und der hohen Durchflusskapazität ist es für vielfältige Anwendungen in Wohngebäuden und kleinen Industrieanlagen geeignet. Die Nennweite DN 25 und der Kvs-Wert von 8,5 ermöglichen eine effiziente Volumenstromregelung bei Temperaturen bis 95 °C.
