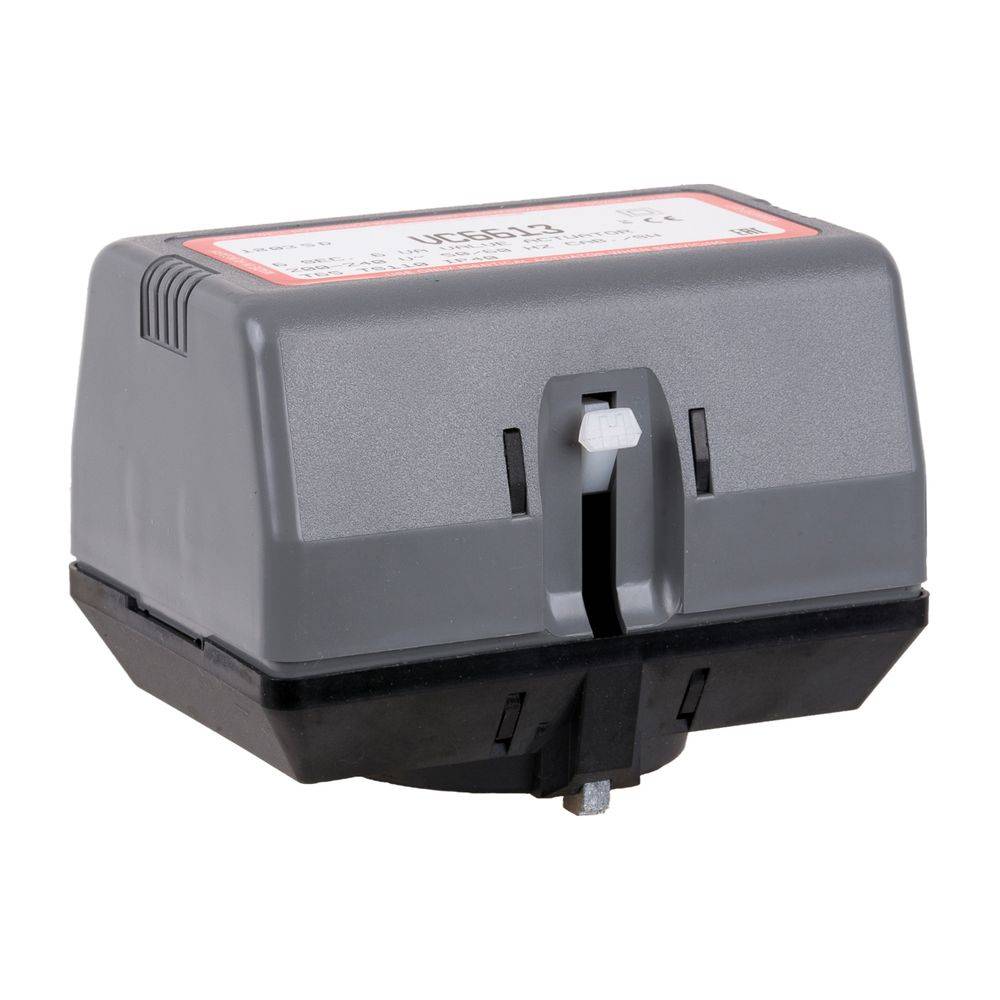

Resideo Ventilantrieb VC, 24V 50-60Hz, EPE, Molex, VC8010ZZ00/U
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
60,00 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Hersteller-Warengruppe: Regelung
- Hersteller-Produktgruppe: Zonenventile und Antriebe
- Hersteller-Artikelnummer: VC8010ZZ00/U
- Baulänge: 94
- Ausführung: linear
- Bautiefe: 68
- Steuersignal: Zweipunkt
- Werkstoff des Gehäuses: Kunststoff
- Umgebungstemperatur: 0 - 65
- Geeignet für Handbedienung: ja
- Potentialfreier Schaltkontakt: nein
- Explosionsgeschützt: nein
- Schutzart (IP): IP40
- Kommunikationsprotokoll: ohne
- Regelungsart An/Aus: ja
- Regelungsart modulierend: nein
- Regelungsart Split-Range: nein
- Energieverbrauch im Betrieb: 4
- Hilfskontakte optional: nein
- Geeignet für Belüftungsarmaturen: nein
- Automatische Huberkennung: nein
- Mit Sicherheitsfunktion: nein
- Anschluss an Ventil: markengebunden
- Mit mechanischem Standanzeiger: ja
- Zustandsmeldung: ohne
- Laufzeit: 7
- Geeignet für Ventile: ja
- Max. elektrische Leistungsaufnahme: 4
- Übertragung: mit Zahnrädern
- Zulässige relative Feuchtigkeit: 5 - 95
- Arbeitsbereich einstellbar: nein
- Mit Nullspannungsrücklauf: nein
- Netzspannung: 24 V AC
- Hilfskontakte: nein
- Endkontakte: ohne
- Einstellbare Zustandsmeldung: nein
- Mit Kopfflansch Direct-Mount nach ISO 5211: nein
- Produkt-Art
Antrieb
- Abm.
(B x H x T) 150.0000 x 120.0000 x 85.0000 mm
- Höhe
120.0000 mm
- Tiefe
85.0000 mm
- Breite
150.0000 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 915132347 Resideo Ventilantrieb VC, 24V 50-60Hz, EPE, Molex, VC8010ZZ00/U
Garantiebedingungen
Garantiebedingungen 915132347 Resideo Ventilantrieb VC, 24V 50-60Hz, EPE, Molex, VC8010ZZ00/U
Beschreibung
Der Resideo Ventilantrieb VC, Typ Honeywell Home VC8010ZZ00/U, ist ein Zweipunkt-Stellantrieb für 24 V AC mit einer Frequenz von 50-60 Hz. Er ist speziell für den Einsatz mit den druckentlasteten Zonenventilen der Serie VC konzipiert und dient der präzisen Regelung des Durchflusses von heißem und/oder kaltem Wasser in Heizungs- und Kühlsystemen. Eine integrierte Endlagenabschaltung sorgt für einen reduzierten Energieverbrauch, da Strom nur während der Positionsänderung benötigt wird. Die werkzeuglose Montage mittels Bajonettverschluss vereinfacht die Installation und Wartung.
Wie funktioniert der Resideo Ventilantrieb VC?Der Ventilantrieb arbeitet als Linearantrieb mit einem Zweipunkt-Steuersignal (EPE). Er verfügt über eine Endlagenabschaltung, wodurch nur beim Positionswechsel Strom verbraucht wird. Die Laufzeit beträgt 7 Sekunden, was eine zügige und zuverlässige Regelung des Ventils ermöglicht. Die Übertragung der Bewegung erfolgt über Zahnräder, und eine mechanische Stellungsanzeige ermöglicht die visuelle Kontrolle der Ventilposition.
Welche Merkmale bietet der Ventilantrieb?Das Gehäuse des Ventilantriebs besteht aus robustem Kunststoff und bietet eine Schutzart von IP40. Der Antrieb ist für Handbedienung geeignet und verfügt über eine Stellungsanzeige. Der Anschluss an das Ventil ist markengebunden, was eine optimale Kompatibilität mit den Resideo Zonenventilen der Serie VC sicherstellt. Die kompakte Bauweise mit einer Baulänge von 94 mm und einer Bautiefe von 68 mm ermöglicht eine platzsparende Installation.
Für welche Umgebungen ist der Ventilantrieb geeignet?Der Resideo Ventilantrieb VC ist für Umgebungstemperaturen von 0 bis 65 °C und eine zulässige relative Feuchtigkeit von 5 bis 95 % ausgelegt. Diese Spezifikationen ermöglichen einen zuverlässigen Betrieb in typischen Heizungs- und Kühlanwendungen.
Technische Daten
Netzspannung: 24 V AC
Frequenz: 50-60 Hz
Max. elektrische Leistungsaufnahme: 4 VA
Steuersignal: Zweipunkt
Laufzeit: 7 s
Schutzart: IP40
Baulänge: 94 mm
Bautiefe: 68 mm
Werkstoff Gehäuse: Kunststoff
Umgebungstemtemperatur: 0 - 65 °C
Zulässige relative Feuchtigkeit: 5 - 95 %
Der Resideo Ventilantrieb VC bietet eine zuverlässige und energieeffiziente Lösung zur Steuerung von Zonenventilen in Heizungs- und Kühlanlagen. Mit seiner Netzspannung von 24 V AC, einer maximalen elektrischen Leistungsaufnahme von 4 VA und einer schnellen Laufzeit von 7 Sekunden ermöglicht er eine präzise Durchflussregelung. Die Schutzart IP40 und die einfache, werkzeuglose Montage durch den Bajonettverschluss unterstreichen die Funktionalität dieses Linearantriebs.
