Rigol MSO5074 Digital-Oszilloskop 70 MHz 8 GSa/s 100 Mpts 8 Bit 1 St. kaufen

Ein Oszilloskop mit verschiedenen Wellenformen auf dem Bildschirm, mehreren Bedienknöpfen und farbigen Anschlüssen unten rechts.

Elektronisches Gerät in schwarzem Gehäuse, seitliche Ansicht. Links befinden sich mehrere Drehknöpfe.

Ein schwarzes, vertikales elektronisches Gerät mit mehreren Drehknöpfen an der Seite.

Digital-Oszilloskop mit farbigem Display zeigt diverse Wellenform-Diagramme und Messwerte. Knöpfe zur Steuerung auf der rechten Seite.

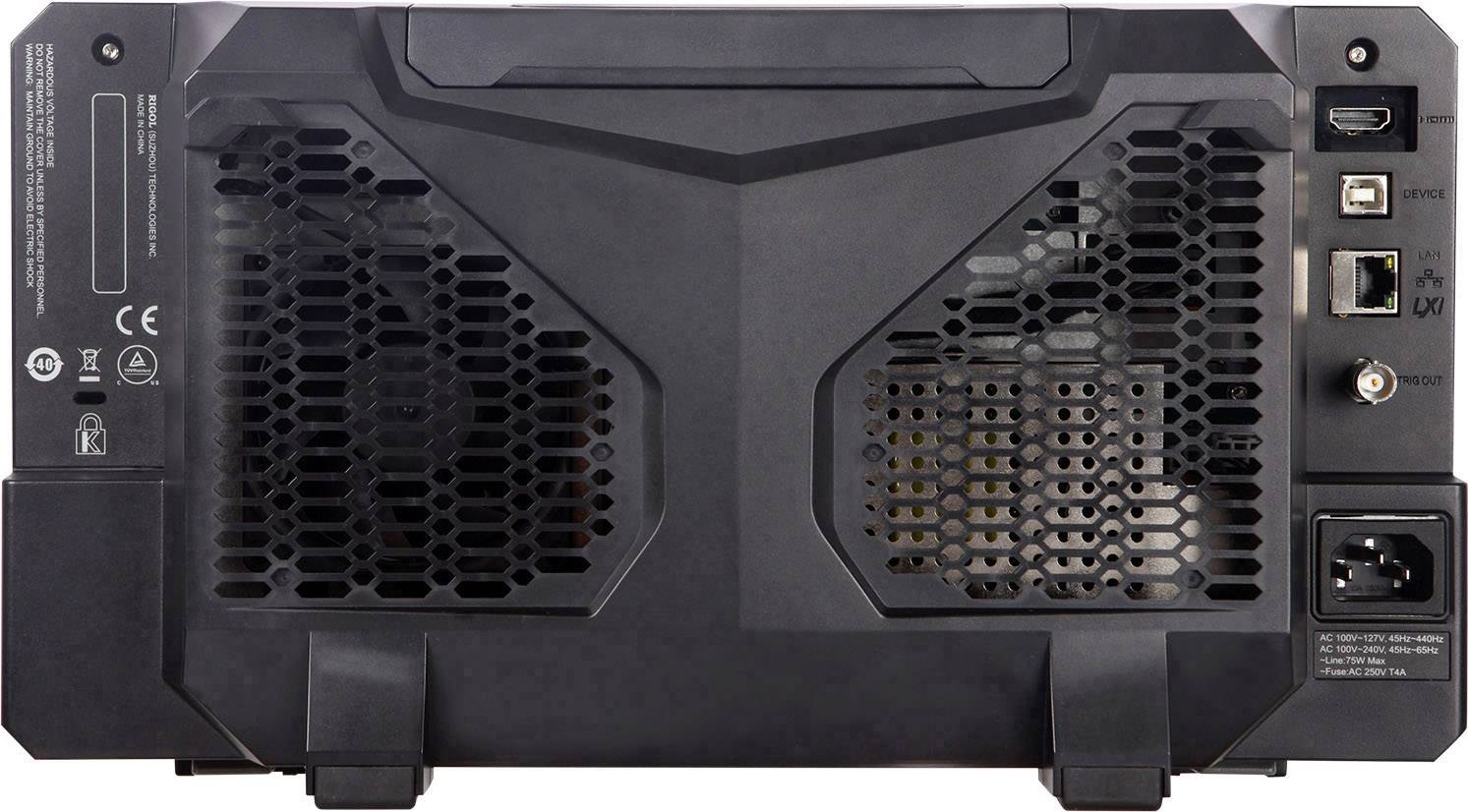

Die Rückseite eines Geräts mit Lüftungsschlitzen, USB-Anschlüssen, Ethernet- und Stromanschluss. Designed für Kühlung und Konnektivität.

1/5

Datenblatt (PDF)

Sofort-Lieferung Mi., 2. Sept.

11 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Anzahl

Stück

Gesamt (899,00 € / Stück)

899,00 €

zzgl. MwSt.

Kostenfreier Versand

nur 89,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Kurzbeschreibung

Das Modell MSO5074 ist ein 70MHz 4-Kanal Digitaloszilloskop mit 8 GS/sec/Kanal Sample Rate. Es bietet herausragende Eigenschaften wie eine große Speichertiefe bis 200 MioPkt, integrierte serielle Bustriggerung und ein 9 Zoll großes Touch-Farbdisplay. Mit LAN-, USB- und HDMI-Steuerung sowie zahlreichen mathematischen Funktionen ist es ein leistungsstarkes Werkzeug für die Signalanalyse.

Rigol Digitaloszilloskop MSO5074

Highlights & Details

Bandbreite 70 MHz
Anzahl analoge Eingänge max. 4
Samplingrate 8 GSa/s
Speichertiefe 100 Mpts

Technische Daten

16 digitale Eingänge (PLA2216 benötigt - nicht im Lieferumfang enthalten)

Produkt-Art: Digital-Oszilloskop

Bandbreite: 70 MHz

Samplingrate/Kanal: 8 GSa/s

Anzeige: LCD

Auflösung: 8 Bit

Bildschirm-Größe: 9 Zoll (22,86cm)

Anzahl analoge Eingänge max.: 4

: Werksstandard (ohne Zertifikat)

Messkategorie: CAT I

Vertikal-Ablenkung: 1 mV/div - 10 V/div

Eingangsimpedanz: 1 MΩ ±1 %

Eingangskopplung: AC oder DC

Spannungs-Versorgung (Details): 100 V - 240 V

Abm.: (L x B x H) 130 x 367 x 200 mm

Gewicht: 3.5 kg

Display: 1024 x 600

Breite: 367 mm

Höhe: 200 mm

Länge: 130 mm

Schnittstellen: LAN
USB

Speichertiefe/Kanal: 100 Mpts

Typ: MSO5074

Dokumente & Downloads

Datenblatt

Datenblatt 1883450 Rigol MSO5074 Digital-Oszilloskop 70 MHz 8 GSa/s 100 Mpts 8 Bit 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1883450 Rigol MSO5074 Digital-Oszilloskop 70 MHz 8 GSa/s 100 Mpts 8 Bit 1 St.

Konformitätserklärung

Konformitätserklärung 1883450 Rigol MSO5074 Digital-Oszilloskop 70 MHz 8 GSa/s 100 Mpts 8 Bit 1 St.

Beschreibung

Das Modell MSO5074 ist ein 70MHz 4 Kanal Digital Oszilloskop mit 8 GS/sec/Kanal Sample Rate und mit herausragenden Eigenschaften wie z.B. einer sehr großen Speichertiefe bis 200 MioPkt sowie integrierter Seriell Bus Triggerung und einem 9 Zoll großen Touch FarbDisplay , zur optimalen Anzeige von Messsignalen. LAN, USB und HDMI Steurung sind Standard, ebenso viele Math Funktionen.

Ausführung

Automatische Messung von 41 Wellenformparametern; Vollspeicher-Hardwaremessung Funktion
Eine Vielzahl von Triggern und Dekodierungen für serielle Protokolle
Bis zu 450.000 Frames mit Hardware-Echtzeit- und kontinuierlicher Wellenformaufzeichnung sowie Wiedergabefunktionen
9-Zoll (22,86cm) kapazitiver Multi-Touchscreen, 256-stufige Intensitätsstufenanzeige
Einzigartiges Online Upgrade Angebot
Neuartiges und filigranes Industriedesign, einfach zu bedienen
Integriert 7 unabhängige Instrumente in 1: Digitaloszilloskop, Logikanalysator, Spektrumanalysator, arbiträrer Wellenformgenerator, digitales Voltmeter, Frequenzzähler, Protokollanalysator
