Satel K-1 2E Aufbau Magnetkontakt weiss 2EOL/NC, Öffnungsmelder | Einsatzgebiet:Tür, Fenster | Detektionsverfahren:Magn

Öffnungsmelder | Einsatzgebiet:Tür, Fenster | Detektionsverfahren:Magnetfeldmessung | Sensortyp:Reed-Kontakt

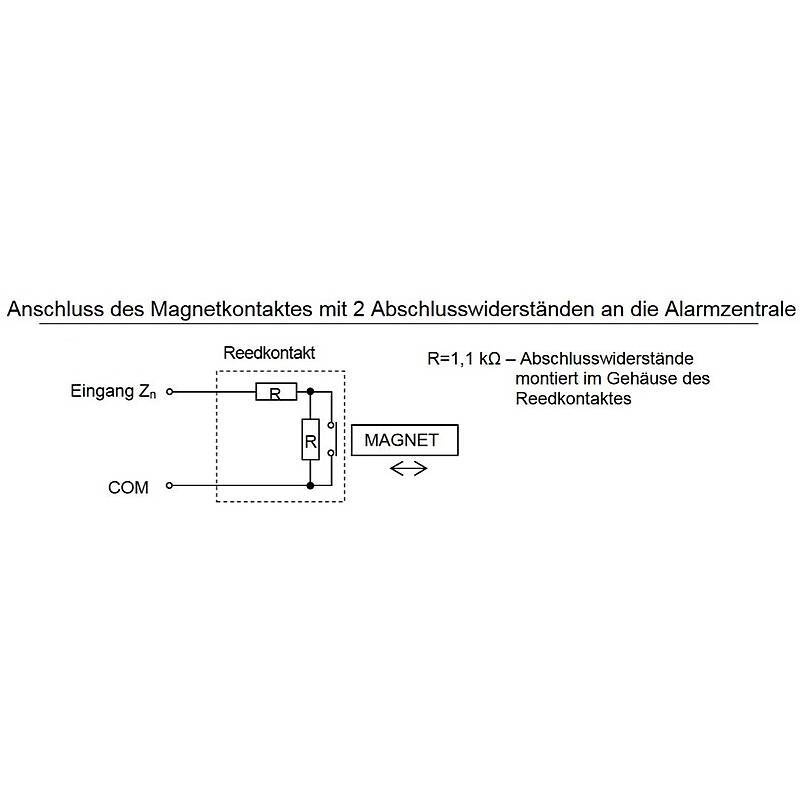

BESCHREIBUNG Satel K-1 2E Aufbau Magnetkontakt weiss 2EOL/NC, widerstandsüberwacht Im Magnetkontakt-Gehäuse befinden sich 2 Widerstände 1,1 kOhm, die mit dem Reedkontakt in der Konfiguration 2EOL verbunden sind. Sie erlauben der Alarmzentrale, durch Registrierung von Resistanzänderungen an der Eingangslinie eine Sabotage des Melders zu erkennen. Jeder Melder dieser Art ist an einen separaten Eingang der Zentrale anzuschließen.
Abschlusswiderstand 2 x 1100 Ohm
Entfernung für Schließer 18 mm
Entfernung für Öffner 28 mm
Max. Schaltspannung des Reedkontaktes 20 V
Max. Schaltstrom 20 mA
Gewicht 10 g
Minimalzahl von Schaltungen bei der Belastung 20 V, 20 mA 360 000
Kontaktmaterial Ru (Ruten)
Anschlusskabel 30cm

Diese Auswahl an Satel Magnetkontakte mit Widerstandsüberwachung gibt es:

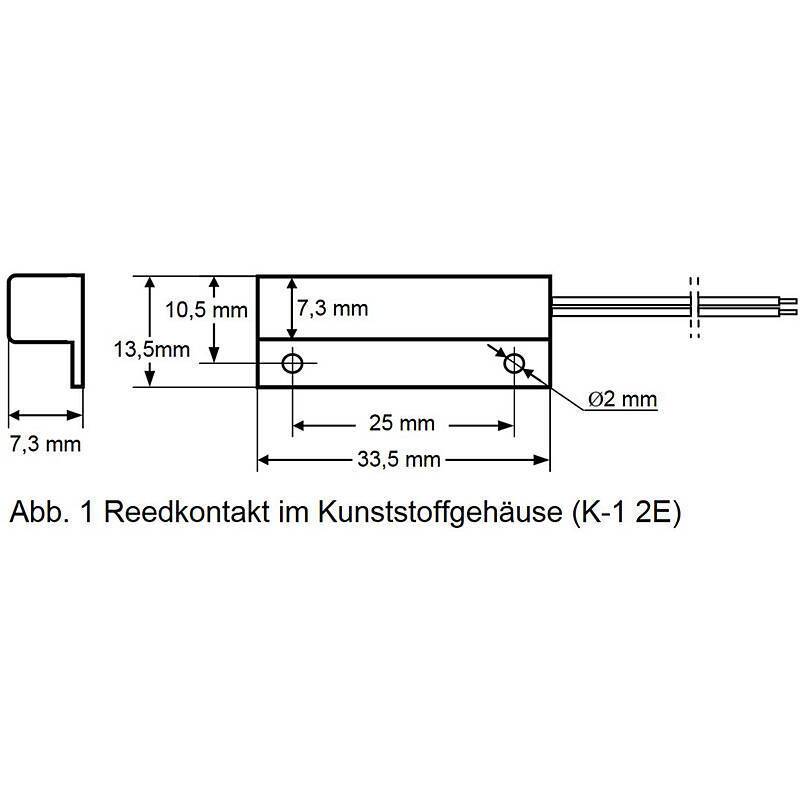

K-1 2E ist für Aufbaumontage, mit Kunststoff-Gehäuse
K-2 2E ist für Einbaumontage, mit Kunststoff-Gehäuse
K-3 2E ist für Einbaumontage, mit Alu-Gehäuse

Vergleichstabelle
Modell: Montagearten Gehäuse Manipulationsschutz Sobategeswitch 2EOL Widerstände: 2 x 1.1 kOhm Schraubklemme Metallgeschirmtes Kabel Maße
Unterputz: Aufputz zum kleben zum schrauben Kunststoffgehäuse Metallgehäuse Abgedichtetes Gehäuse BxHxT [mm] Entfernung [mm] Die maximale Entfernung der beiden Magnetkontakten Reichweite [mm] Kabellänge [mm]
K-1 / K-1 BR: - ? ? ? ? - ? - - - - - 33,5 x 14 x 8,2 28 18 35
K-1 2E / K-1 2E BR: - ? ? ? ? - ? - - ? - - 33,5 x 14 x 8,2 28 18 35
K-2 / K-2 BR: ? - - - ? - ? - - - - - 10 x 28,1 40 28 35
K-2 2E / K-2 2E BR: ? - - - ? - ? - - ? - - 10 x 28,1 40 28 35
K-3: ? - - - - ? ? - - - - - 11 x 36,3 24 15 35
K-3 2E: ? - - - - ? ? - - ? - - 11 x 36,3 24 15 33
S-1 / S-1 BR: - ? ? ? ? - ? ? - - - - 35,5 x 14 x 8,2 28 18 115
S-2 / S-2 BR: ? - - - ? - ? ? - - - - 10 x 28,1 40 28 115
S-3: ? - - - - ? ? ? - - - - 11 x 36,3 24 15 115
S-4 / S-4 BR: - ? - ? ? - - - ? - ? - 58,5 x 16,5 x 15,2 28 18 -
B-1 / B-1 BR: - ? ? ? ? - ? - - - - - 28 x 12,5 x 6,5 29 24 45
B-1M / B-1M BR: - ? ? ? ? - ? - - - - - 51,9 x 9 x 13,5 33 30 45
B-1F / B-1F BR: - ? - ? ? - - - - - - - 68 x 20 x 5,3 26 25 40
B-1P / B-1P BR: - ? ? - ? - ? - - - - - 28 x 9,5 x 5 20 19 40
B-1PT / B-1PT BR: - ? ? - ? - - - - - ? - 28 x 10 x 6,5 27 25 -
B-1S / B-1S BR: - ? - ? ? - ? - - - - - 17 x 8 x 4 10 10,6 45
B-1T / B-1T BR: - ? - ? ? - - - - - ? - 65,5 x 11,1 x 13,6 30 25 -
B-2 / B-2 BR: ? - - - ? - ? - - - - - 9 x 14,5 20 19 45
B-2FL / B-2FL BR: ? - - - ? - ? - - - - - 12,7 20 19 45
B-2FLF / B-2FLF BR: ? - - - ? - - - - - - - 15 20 15 45
B-2S / B-2S BR: ? - - - ? - ? - - - - - 6,5 x 27 27 25 45
B-2T / B-2T BR: ? - - - ? - - - - - ? - 9 x 23,5 20 19 -
B-21 / B-21 BR: ? - - - ? - ? - - - - - 6,5 20 19 45
B-3: - ? - ? - ? ? - - - - - 50 x 17 x 9,8 42 38 65
B-3A: - ? - ? - ? ? - - - - ? 50 x 17 x 9,8 42 38 65/55
55 - Länge des Metallmantels
B-3CM: ? - - - - ? ? - - - - - 8 20 19 45
B-3CS: ? - - - - ? ? - - - - - 6 17 15 45
B-4M: - ? - ? - ? ? - - - - ? 106 x 36,5 x 10 80 75 80/55
55 - Länge des Metallmantels
B-4L: - ? - ? - ? ? - - - - ? 104,5 x 44,5 x 11,5 80 75 80/55
55 - Länge des Metallmantels
B-4S: - ? - ? - ? ? - - - - ? 104,5 x 44,5 x 11,5 80 75 80/55
55 - Länge des Metallmantels



EIGENSCHAFTEN Produktart
Typ: Öffnungsmelder
Technik: Verdrahtet
Einsatzbereich: Tür Fenster
Farbe: Weiß
Anwendung: Alarmierung Einbruchsschutz

Ausstattung
Detektionsverfahren: Magnetfeldmessung
Sabotageüberwachung: Ja
Sensortyp: Reed-Kontakt
Adern: 2

TECHNISCHE DATEN
Entfernung für Schließer 18 mm
Entfernung für Öffner 28 mm
Max. Schaltspannung des Reedkontaktes 20 V
Max. Schaltstrom 20 mA
Gewicht 10 g
Minimalzahl von Schaltungen bei der Belastung 20 V, 20 mA 360 000
Kontaktmaterial Ru (Ruten)
Anschlusskabel 30cm

LIEFERUMFANG 1x Satel K-1 2E Aufbau Magnetkontakt weiss 2EOL/NC, widerstandsüberwacht
