Satel K-1 BR Aufbau Magnetkontakt braun 30cm Kabel, Öffnungsmelder | Einsatzgebiet:Tür, Fenster | Detektionsverfahren:M

Öffnungsmelder | Einsatzgebiet:Tür, Fenster | Detektionsverfahren:Magnetfeldmessung | Sensortyp:Reed-Kontakt

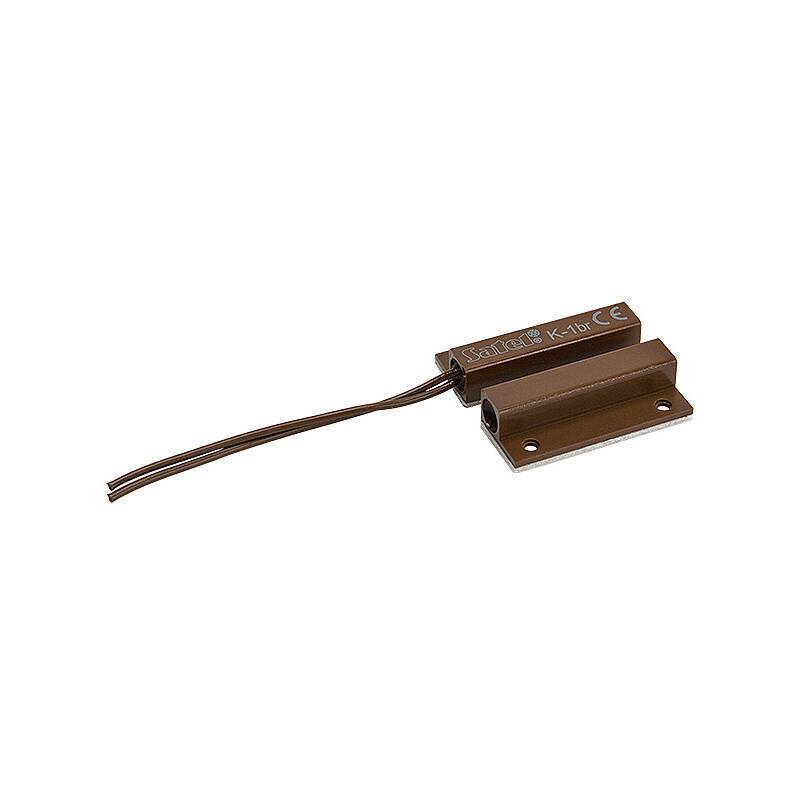

BESCHREIBUNG Satel K-1 Aufbau Magnetkontakt braun mit 30cm Anschlusskabel Magnetkontakte bestehen aus zwei Elementen: einem Reedkontakt und einem Magneten. Der in der Nähe des Magneten liegende Reedkontakt schließt den elektrischen Kreis. Die einzelnen Satel Magnetkontakte unterscheiden sich voneinander durch die Ausführungsart und Montageweise. Magnetkontakte können überall dort angewendet werden, wo Türen, Fenster oder andere bewegliche Elemente überwacht werden müssen, z.B. zum Einbruchschutz oder als Zutrittskontrolle zu bestimmten Räumen, Maschinenanlagen, zur Hausautomation etc.
Jedes Element des Magnetkontaktes liegt in einem wasserdichten Gehäuse
Das Element mit dem Reedkontakt ist mit zwei Anschlussleitungen versehen
Anschlusskabel 30cm
Entfernung für Schließer: 18mm
Entfernung für Öffner: 28mm
Gewicht 10g

Vergleichstabelle
Modell: Montagearten Gehäuse Manipulationsschutz Sobategeswitch 2EOL Widerstände: 2 x 1.1 kOhm Schraubklemme Metallgeschirmtes Kabel Maße
Unterputz: Aufputz zum kleben zum schrauben Kunststoffgehäuse Metallgehäuse Abgedichtetes Gehäuse BxHxT [mm] Entfernung [mm] Die maximale Entfernung der beiden Magnetkontakten Reichweite [mm] Kabellänge [mm]

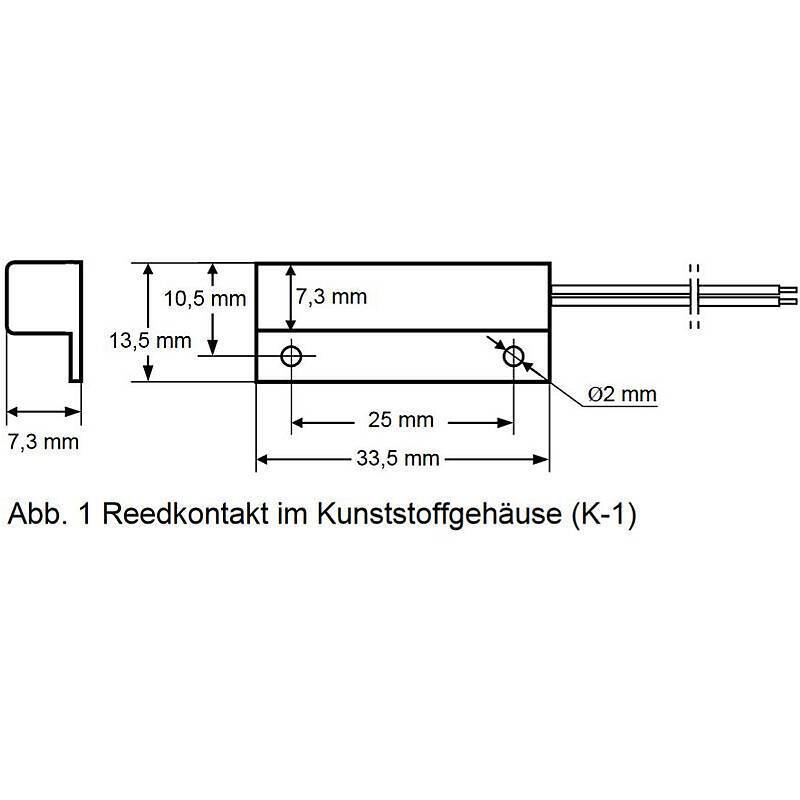

K-1 / K-1 BR: - ? ? ? ? - ? - - - - - 33,5 x 14 x 8,2 28 18 35
K-1 2E / K-1 2E BR: - ? ? ? ? - ? - - ? - - 33,5 x 14 x 8,2 28 18 35
K-2 / K-2 BR: ? - - - ? - ? - - - - - 10 x 28,1 40 28 35
K-2 2E / K-2 2E BR: ? - - - ? - ? - - ? - - 10 x 28,1 40 28 35
K-3: ? - - - - ? ? - - - - - 11 x 36,3 24 15 35
K-3 2E: ? - - - - ? ? - - ? - - 11 x 36,3 24 15 33
S-1 / S-1 BR: - ? ? ? ? - ? ? - - - - 35,5 x 14 x 8,2 28 18 115
S-2 / S-2 BR: ? - - - ? - ? ? - - - - 10 x 28,1 40 28 115
S-3: ? - - - - ? ? ? - - - - 11 x 36,3 24 15 115
S-4 / S-4 BR: - ? - ? ? - - - ? - ? - 58,5 x 16,5 x 15,2 28 18 -
B-1 / B-1 BR: - ? ? ? ? - ? - - - - - 28 x 12,5 x 6,5 29 24 45
B-1M / B-1M BR: - ? ? ? ? - ? - - - - - 51,9 x 9 x 13,5 33 30 45
B-1F / B-1F BR: - ? - ? ? - - - - - - - 68 x 20 x 5,3 26 25 40
B-1P / B-1P BR: - ? ? - ? - ? - - - - - 28 x 9,5 x 5 20 19 40
B-1PT / B-1PT BR: - ? ? - ? - - - - - ? - 28 x 10 x 6,5 27 25 -
B-1S / B-1S BR: - ? - ? ? - ? - - - - - 17 x 8 x 4 10 10,6 45
B-1T / B-1T BR: - ? - ? ? - - - - - ? - 65,5 x 11,1 x 13,6 30 25 -
B-2 / B-2 BR: ? - - - ? - ? - - - - - 9 x 14,5 20 19 45
B-2FL / B-2FL BR: ? - - - ? - ? - - - - - 12,7 20 19 45
B-2FLF / B-2FLF BR: ? - - - ? - - - - - - - 15 20 15 45
B-2S / B-2S BR: ? - - - ? - ? - - - - - 6,5 x 27 27 25 45
B-2T / B-2T BR: ? - - - ? - - - - - ? - 9 x 23,5 20 19 -
B-21 / B-21 BR: ? - - - ? - ? - - - - - 6,5 20 19 45
B-3: - ? - ? - ? ? - - - - - 50 x 17 x 9,8 42 38 65
B-3A: - ? - ? - ? ? - - - - ? 50 x 17 x 9,8 42 38 65/55
55 - Länge des Metallmantels
B-3CM: ? - - - - ? ? - - - - - 8 20 19 45
B-3CS: ? - - - - ? ? - - - - - 6 17 15 45
B-4M: - ? - ? - ? ? - - - - ? 106 x 36,5 x 10 80 75 80/55
55 - Länge des Metallmantels
B-4L: - ? - ? - ? ? - - - - ? 104,5 x 44,5 x 11,5 80 75 80/55
55 - Länge des Metallmantels
B-4S: - ? - ? - ? ? - - - - ? 104,5 x 44,5 x 11,5 80 75 80/55
55 - Länge des Metallmantels



EIGENSCHAFTEN Produktart
Typ: Öffnungsmelder
Technik: Verdrahtet
Einsatzbereich: Tür Fenster
Farbe: Braun
Anwendung: Alarmierung Einbruchsschutz

Ausstattung
Detektionsverfahren: Magnetfeldmessung
Sabotageüberwachung: Nein
Sensortyp: Reed-Kontakt
Adern: 2

TECHNISCHE DATEN
Max. Schaltspannung des Reedkontaktes 20 V
Max. Schaltstrom 20 mA
Gewicht 10 g
Übergangswiderstand 150 Ohm
Minimalzahl von Schaltungen bei der Belastung 20 V, 20 mA 360 000
Kontaktmaterial Ru (Ruten)
Entfernung für Schließer 18 mm
Entfernung für Öffner 28 mm

LIEFERUMFANG 1x Satel K-1 BR Aufbau Magnetkontakt braun
