Satel S-2 Einbau Magnetkontakt + Sabo weiss, Öffnungsmelder | nach Richtlinien:EN 50131 Grad 2 | Einsatzgebiet:Tür, Fen

Öffnungsmelder | nach Richtlinien:EN 50131 Grad 2 | Einsatzgebiet:Tür, Fenster | Detektionsverfahren:Magnetfeldmessung | Sensortyp:Reed-Kontakt

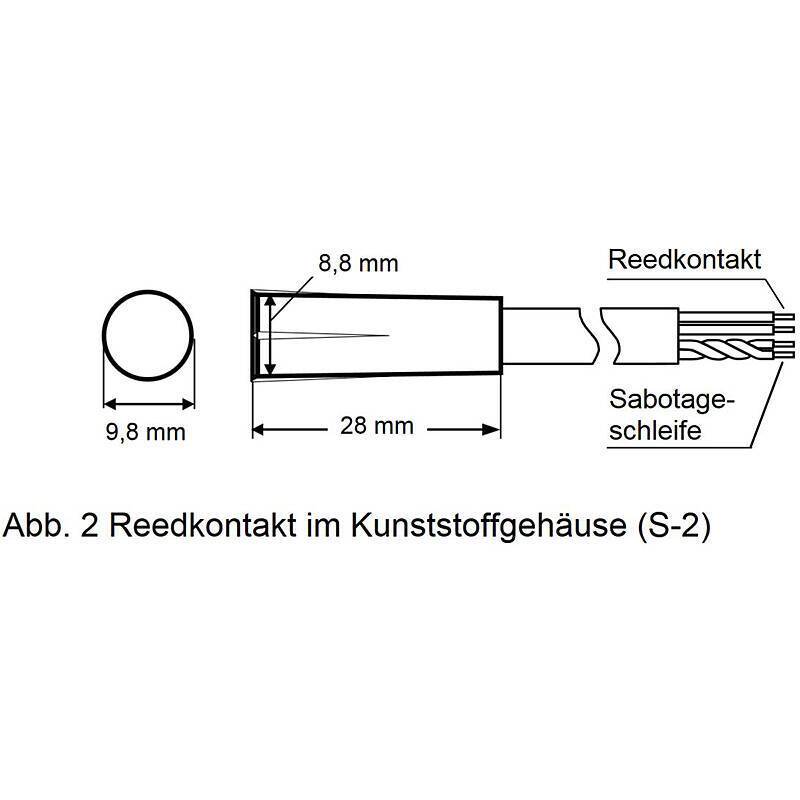

BESCHREIBUNG Satel S-2 Einbau Magnetkontakt + Sabo weiss mit 100cm Anschlusskabel Der Satel S2 Magnetkontakt besteht aus zwei Elementen: einem Reedkontakt und einem Magneten. Der in der Nähe des Magneten liegende Reedkontakt schließt den elektrischen Kreis. Jedes Element des Magnetkontaktes liegt in einem wasserdichten Gehäuse. Das Element mit dem Reedkontakt ist mit einer Anschlussleitungen versehen. Zwei Leitungen sind an den Reedkontakt angeschlossen, und zwei weitere Leitungen (verdrillt) bilden eine Sabotageschleife.
Meldertyp NC Öffner
stirnseitige und parallele Installtion möglich
Entfernung für Schließer 28 mm
Entfernung für Öffner 40 mm
entspricht der Norm EN 50131 Grade 2
Magnetkontakte mit Sabotageschleife
100cm Anschlusskabel mit 4 Adern

Vergleichstabelle
Modell: Montagearten Gehäuse Manipulationsschutz Sobategeswitch 2EOL Widerstände: 2 x 1.1 kOhm Schraubklemme Metallgeschirmtes Kabel Maße
Unterputz: Aufputz zum kleben zum schrauben Kunststoffgehäuse Metallgehäuse Abgedichtetes Gehäuse BxHxT [mm] Entfernung [mm] Die maximale Entfernung der beiden Magnetkontakten Reichweite [mm] Kabellänge [mm]
K-1 / K-1 BR: - ? ? ? ? - ? - - - - - 33,5 x 14 x 8,2 28 18 35
K-1 2E / K-1 2E BR: - ? ? ? ? - ? - - ? - - 33,5 x 14 x 8,2 28 18 35
K-2 / K-2 BR: ? - - - ? - ? - - - - - 10 x 28,1 40 28 35
K-2 2E / K-2 2E BR: ? - - - ? - ? - - ? - - 10 x 28,1 40 28 35
K-3: ? - - - - ? ? - - - - - 11 x 36,3 24 15 35
K-3 2E: ? - - - - ? ? - - ? - - 11 x 36,3 24 15 33
S-1 / S-1 BR: - ? ? ? ? - ? ? - - - - 35,5 x 14 x 8,2 28 18 115
S-2 / S-2 BR: ? - - - ? - ? ? - - - - 10 x 28,1 40 28 115
S-3: ? - - - - ? ? ? - - - - 11 x 36,3 24 15 115
S-4 / S-4 BR: - ? - ? ? - - - ? - ? - 58,5 x 16,5 x 15,2 28 18 -
B-1 / B-1 BR: - ? ? ? ? - ? - - - - - 28 x 12,5 x 6,5 29 24 45
B-1M / B-1M BR: - ? ? ? ? - ? - - - - - 51,9 x 9 x 13,5 33 30 45
B-1F / B-1F BR: - ? - ? ? - - - - - - - 68 x 20 x 5,3 26 25 40
B-1P / B-1P BR: - ? ? - ? - ? - - - - - 28 x 9,5 x 5 20 19 40
B-1PT / B-1PT BR: - ? ? - ? - - - - - ? - 28 x 10 x 6,5 27 25 -
B-1S / B-1S BR: - ? - ? ? - ? - - - - - 17 x 8 x 4 10 10,6 45
B-1T / B-1T BR: - ? - ? ? - - - - - ? - 65,5 x 11,1 x 13,6 30 25 -
B-2 / B-2 BR: ? - - - ? - ? - - - - - 9 x 14,5 20 19 45
B-2FL / B-2FL BR: ? - - - ? - ? - - - - - 12,7 20 19 45
B-2FLF / B-2FLF BR: ? - - - ? - - - - - - - 15 20 15 45
B-2S / B-2S BR: ? - - - ? - ? - - - - - 6,5 x 27 27 25 45
B-2T / B-2T BR: ? - - - ? - - - - - ? - 9 x 23,5 20 19 -
B-21 / B-21 BR: ? - - - ? - ? - - - - - 6,5 20 19 45
B-3: - ? - ? - ? ? - - - - - 50 x 17 x 9,8 42 38 65
B-3A: - ? - ? - ? ? - - - - ? 50 x 17 x 9,8 42 38 65/55
55 - Länge des Metallmantels
B-3CM: ? - - - - ? ? - - - - - 8 20 19 45
B-3CS: ? - - - - ? ? - - - - - 6 17 15 45
B-4M: - ? - ? - ? ? - - - - ? 106 x 36,5 x 10 80 75 80/55
55 - Länge des Metallmantels
B-4L: - ? - ? - ? ? - - - - ? 104,5 x 44,5 x 11,5 80 75 80/55
55 - Länge des Metallmantels
B-4S: - ? - ? - ? ? - - - - ? 104,5 x 44,5 x 11,5 80 75 80/55
55 - Länge des Metallmantels



EIGENSCHAFTEN Produktart
Typ: Öffnungsmelder
Technik: Verdrahtet
Einsatzbereich: Tür Fenster
Farbe: Weiß
Anwendung: Alarmierung Einbruchsschutz

Ausstattung
Detektionsverfahren: Magnetfeldmessung
Sabotageüberwachung: Ja
Sensortyp: Reed-Kontakt
Adern: 4

Sonstiges
Zertifizierung: EN 50131 Grad 2

TECHNISCHE DATEN
Max. Schaltspannung des Reedkontaktes 20 V
Max. Schaltstrom 20 mA
Gewicht 28 g
Übergangswiderstand 150 Ohm
Minimalzahl von Schaltungen bei der Belastung 20 V, 20 mA 360 000
Kontaktmaterial Ru (Ruten)
Entfernung für Schließer 28 mm
Entfernung für Öffner 40 mm

LIEFERUMFANG 1x Satel S-2 Einbau Magnetkontakt + Sabo weiss
