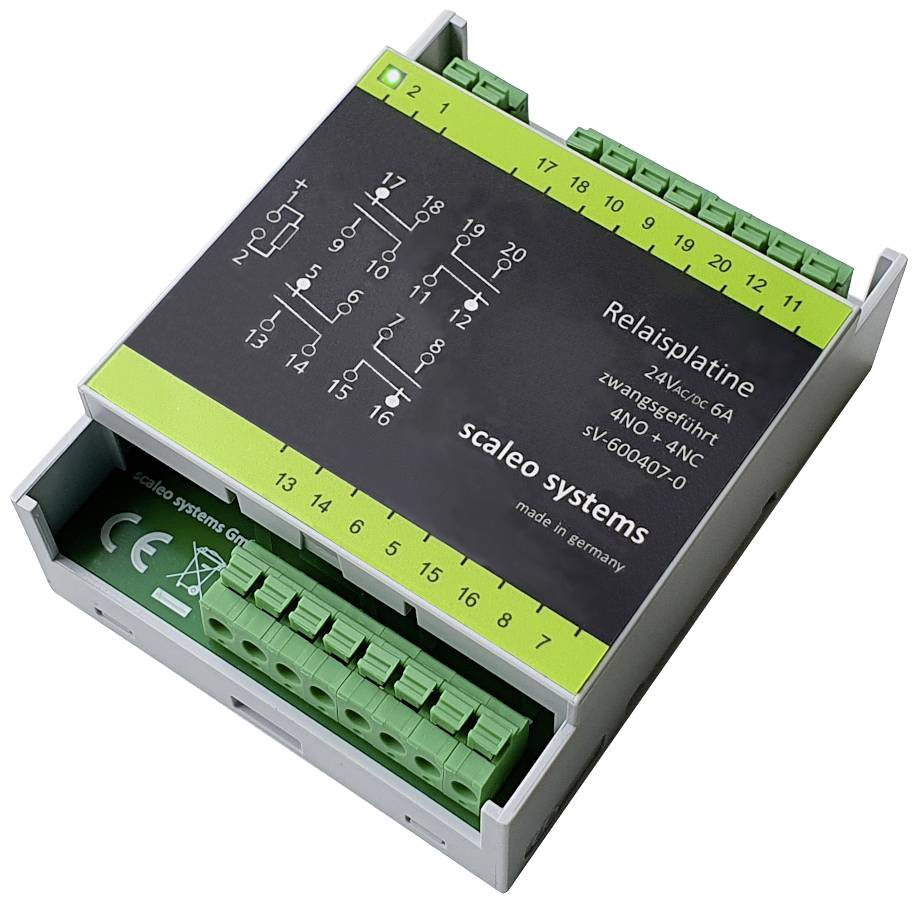

scaleo systems Sicherheitsrelais mit Verpolschutzdiode, mit LED, mit Gehäuse 1 St. Typ 24V 4-fach 4 Wechsler
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sicherheitsrelais
Kontaktart
4 Wechsler
Anschluss
Federkraftklemme PE 6.3 x 0.8
Besonderheiten
mit Verpolschutzdiode
mit LED
mit Gehäuse
Typ
Typ 24V 4-fach
Datenblatt (PDF)
10 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
117,64 €
3
2% = 2,87 €
114,77 €
5
3% = 3,82 €
113,82 €
10
4% = 4,78 €
112,86 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (117,64 € / Stück)
117,64 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 10 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Sicherheitsrelaisplatine 24V/DC, 2 potenzialfreie Wechslerkontakte
- Status-LED-Anzeige, Verpolschutz, Sicherheitsrelais
Technische Daten
- Relaisspule
- Spannungsart: Gleich- und Wechselspannung
- Spulenspannung: 18 - 28 VAC/DC, 24 Vnenn
- Aufnahmeleistung: 0.5 W
- Verpolschutz: Gleichrichter
- Status-LED: grün, bei Aktuierung
- Schaltkontakte
- Max. Schaltspannung: 250 Vac
- Max. Schaltleistung (ohmsch): 150W, 1500 VA
- Max. Dauerstrom: 6 A
- Max. Einschaltstrom: 20 A
- Max. Ausschaltstrom: 6 A
- Empfohlene Minimallast: 10 V, 10 mA
- Typische Prellzeit: 4 ms
- Spannungsfestigkeit: Kontakt/Spule (AC) 2kVeff
- Lebensdauer: 100 Schaltzyklen, mechanisch bei max. Last (ohmsch)
- Kontaktmaterial: AgSn02
- Klemmen
- Kleinster Querschnitt: 28 AWG, 0.09 mm²
- Größter Querschnitt: 16 AWG, 1.5 mm²
- Abisolierlänge: 6 mm
- Gehäuse
- Verschmutzungsgrad: 2
- IP-Schutzart: 20

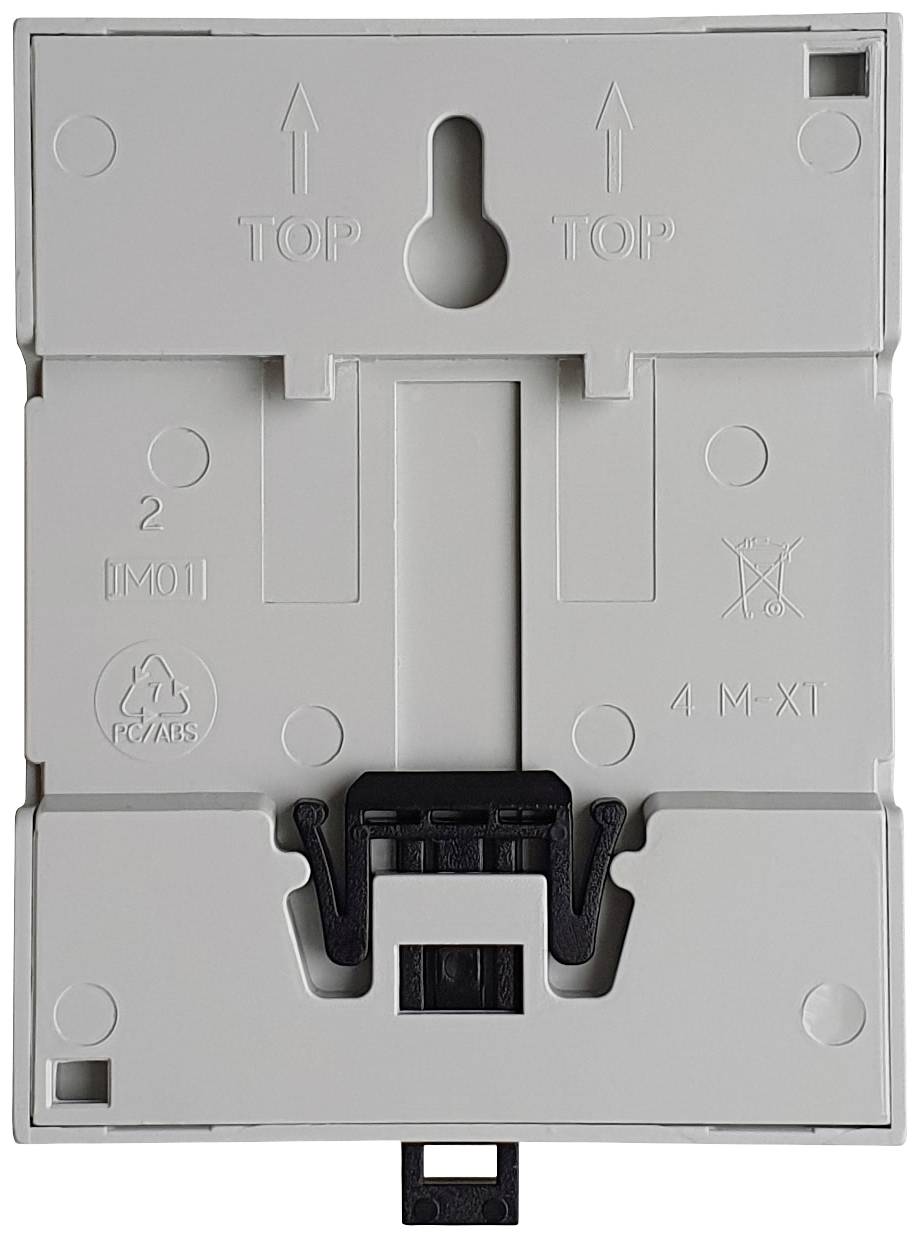

- Montageart: Hutschiene, DIN35
- Umgebung
- Lagertemperatur: -40 °C bis +80 °C
- Betriebstemperatur: 0 °C bis +50 °C
- Geltende Normen
- Elektr.-mech. Elementarrelais EN 61810-1
- Isolationskoordinaten: EN 60664-1
- EMV: EN 61000, + untergl. Grenzwerte
- Niederspannungsrichtlinie: EN 60335-1
- Produkt-Art
Sicherheitsrelais
- Besonderheiten
mit Verpolschutzdiode
mit LED
mit Gehäuse
- Typ
Typ 24V 4-fach
- Betriebsspannung min.
18 V/DC
- Betriebsspannung max.
24 V/DC
- Betriebsspannungsbereich
18 - 24 V/DC
- Kontaktart
4 Wechsler
- Schaltspannung (max.)
250 V/AC
- Schaltstrom (max.)
6 A
- Max. Schaltleistung
150 W
- Anschluss
Federkraftklemme PE 6.3 x 0.8
- Inhalt
1 St.
- Gewicht
130 g
- Max. Temperatur
50 °C
- Min. Temperatur
0 °C
- Länge
70 mm
- Breite
90 mm
- Höhe
32 mm
- Abm.
(L x B x H) 70 x 90 x 32 mm
- RoHS-konform
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3163057 scaleo systems Sicherheitsrelais mit Verpolschutzdiode, mit LED, mit Gehäuse 1 St. Typ 24V 4-fach 4 Wechsler
Datenblatt 3163057 scaleo systems Sicherheitsrelais mit Verpolschutzdiode, mit LED, mit Gehäuse 1 St. Typ 24V 4-fach 4 Wechsler
Datenblatt 3163057 scaleo systems Sicherheitsrelais mit Verpolschutzdiode, mit LED, mit Gehäuse 1 St. Typ 24V 4-fach 4 Wechsler
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3163057 scaleo systems Sicherheitsrelais mit Verpolschutzdiode, mit LED, mit Gehäuse 1 St. Typ 24V 4-fach 4 Wechsler
Beschreibung

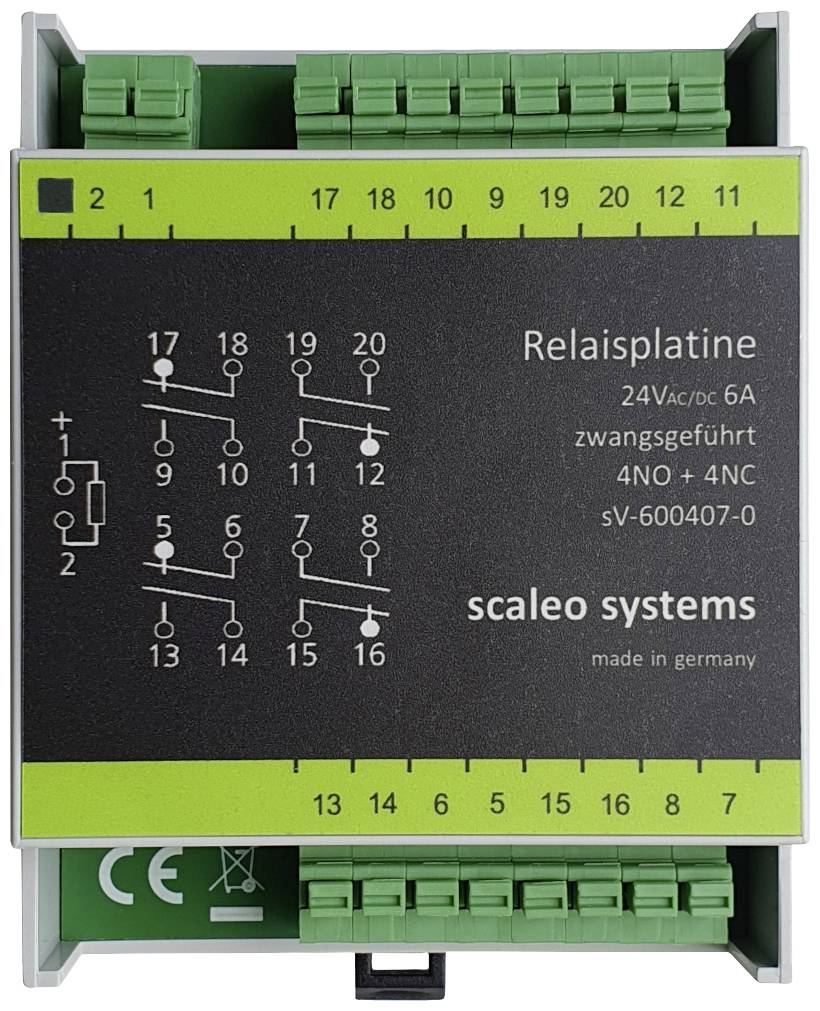

4 potenzialfreie Wechslerkontakte synchron geschaltet
Ausführung

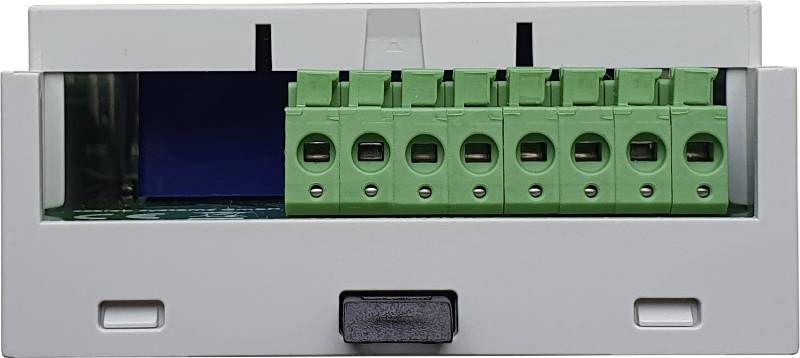

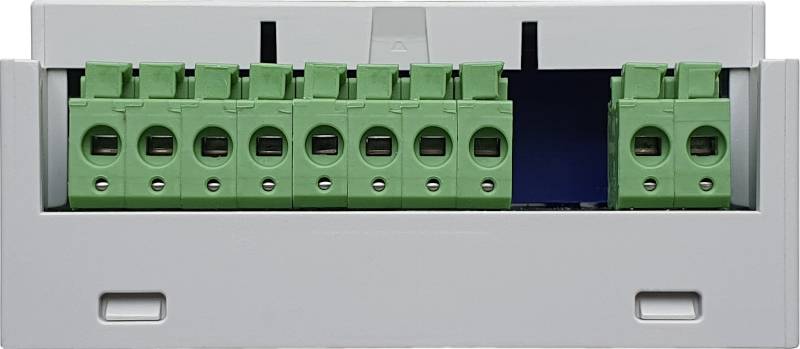

- Relaisplatine im Hutschienen-Gehäuse mit Federkraftklemmen
Hinweise
Temperaturbereich: 0 bis 50°C (Lagertemperatur: -40 bis + 70°C)
Systemvoraussetzungen
- 24V ac/dc (-15% … + 10%)
