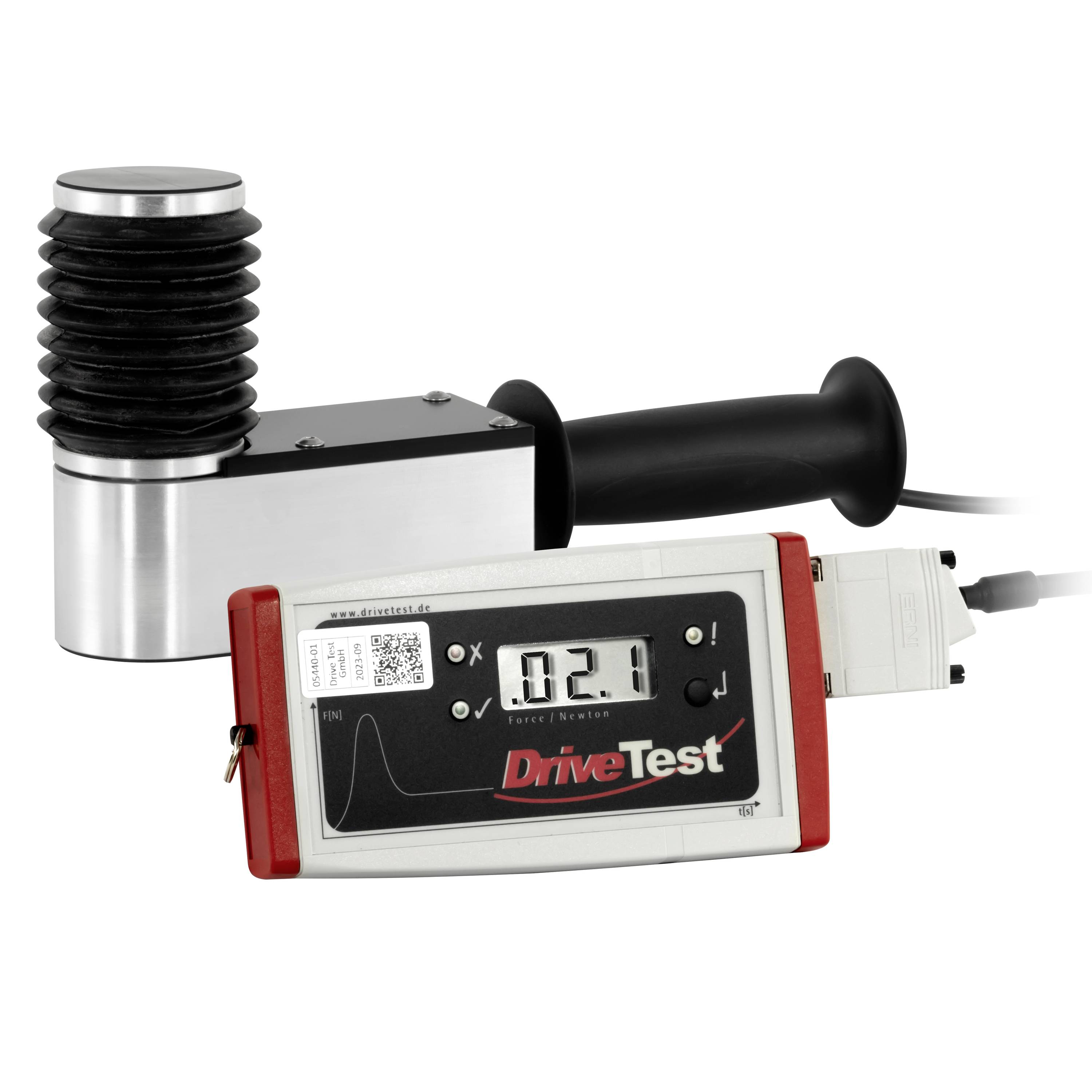

Schließkraftaufnehmer DriveTest FM300 für Aufzugstüren von PCE Instruments
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (1.264,71 € / Stück)
1.264,71 €
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
PROFESSIONAL. CALIBRATED. EQUIPMENT. FM300-SY-25-750
- Unterstützung relevanter Standards: EN 81–1, EN 81–2, EN 81–20:2014, EN 81–50:2015, EN 14120
- Präzise Messungen
- Robuste Ausführung
- Einfache Handhabung – Betrieb mit einer einzigen Bedientaste oder fernbedient über Microsoft® DLL Schnittstelle oder National Instruments® LabView Bibliothek
- Kompletter Lieferumfang – inklusive hochwertigem Transportkoffer und Software
- Professionelle, umfangreiche PC-Software – PinchPilot
- Umfassende Anwenderunterstützung – Kalibrierservice, Normänderungsdienst gewährleistet die
- Anwendung der neuesten Normfassung
- Software-Unterstützung – Einbindung in bestehende Software-Strukturen möglich
- Umfangreiche Anlagen in einem Durchlauf messbar – Messwerterfassungsmodul speichert bis zu
- 100 Messungen
Technische Daten
- Kraft
- Messbereich 0 ... 750 N
- Auflösung 1 N
- Genauigkeit ±3 N oder 3 % v.Mw.
- Allgemeine technische Daten
- Schnittstelle RS232
- Steifigkeit 25 N/mm
- Spaltbreite 145 mm
- Menüsprache Englisch (US), Spanisch, Deutsch, Französisch, Italienisch
- Schutzklasse (Gerät) IP43
- Spannungsversorgung 9 V / 640 mAh
- Akku/Batterie 1 x 9 V Blockbatterie , Alkali-Mangan
- Kapazität 640 mAh
- Betriebsbedingungen -10 ... 40 °C , 0 ... 90 % r. F.
- Lagerbedingungen -40 ... 50 °C , 0 ... 90 % r. F.
- Abmessungen ( L x B x H x D ) 290 x 140 x 60 x 58 mm
- Gewicht 1700 g
- Produkt-Art
Schließkraftmessgerät
- Anzeige
LCD
- Messbereich Kraft (max.)
750 N
ISO
- Spannungs-Versorgung (Details)
9 V/DC
- Abm.
(L x B x H) 290 x 140 x 60 mm
- Gewicht
1700 g
- Auflösung (Kraft)
1 N
- Grund-Genauigkeit ± %
3 %
- Messbereich Kraft
0 - 750 N
- Messbereich Kraft (min.)
0 N
- Messfrequenz
250 Hz
- Breite
140 mm
- Höhe
60 mm
- Länge
290 mm
- Schnittstellen
RS-232C
USB
Seriell
USB 2.0 Buchse B
USB 2.0 Stecker B
USB 2.0 Stecker A
Vierdraht
USB 2.0 Stecker intern 4pol.
1 x RS485
1 x USB 2.0 Device
Mehr anzeigen
Dokumente & Downloads
Datenblatt
Datenblatt 2813724 Schließkraftaufnehmer DriveTest FM300 für Aufzugstüren von PCE Instruments
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2813724 Schließkraftaufnehmer DriveTest FM300 für Aufzugstüren von PCE Instruments
Beschreibung

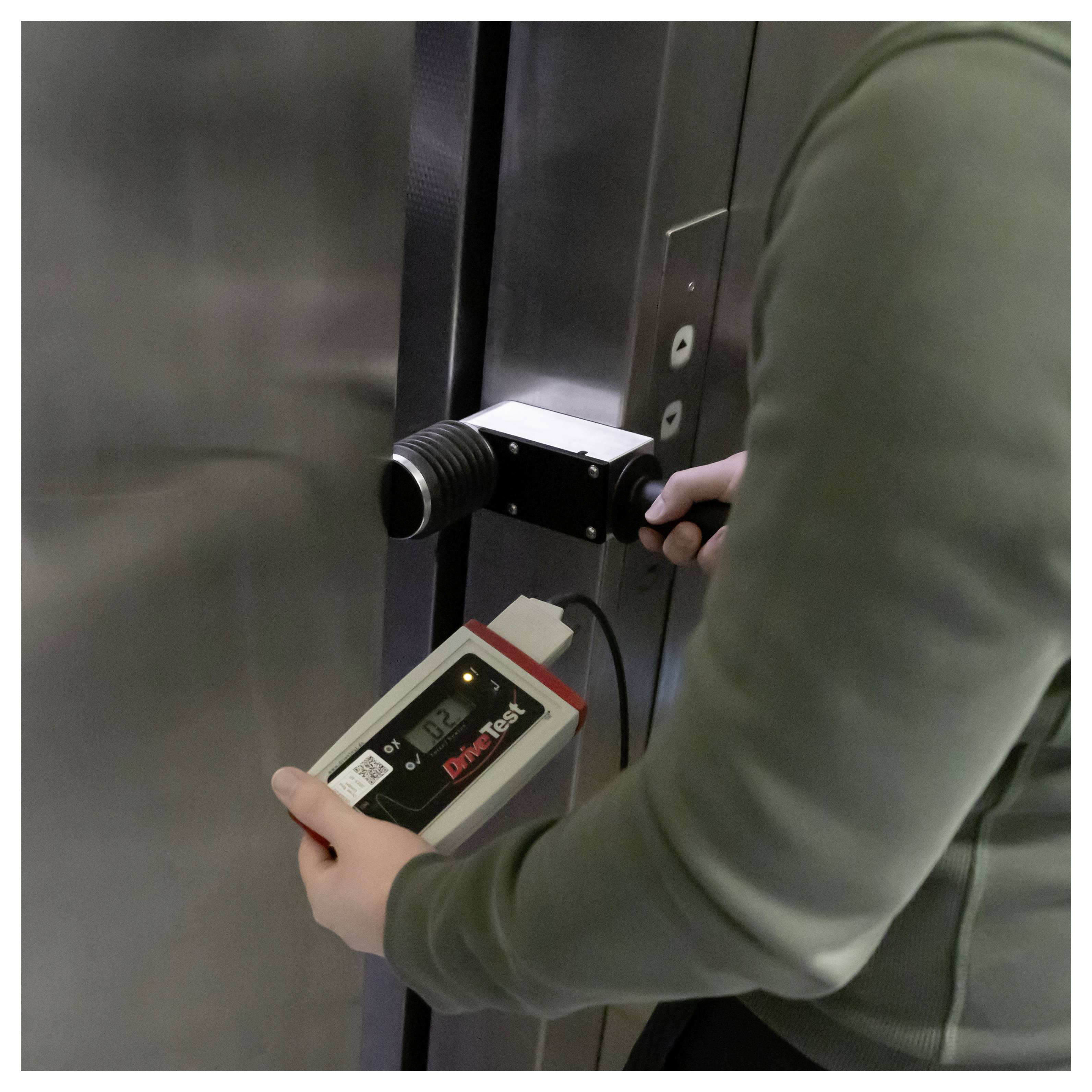

Das Schließkraftmessgerät ist ein elektronisches Messgerät für Aufzugstüren und Schutzeinrichtungen an Maschinen. Typischer Einsatz ist sowohl die Endabnahme bei Neuanlagen als auch die regelmäßige Überprüfung. Seine kompromisslose Konstruktion vereinigt Präzision mit praxisgerechter Robustheit und sorgt für genaue Messwerte auch nach jahrelangem Einsatz in rauer Umgebung.
Bei zyklischen Messungen an Objekten mit mehreren Aufzügen ist eine schnelle, einfache Durchführung von großer Bedeutung. Hierzu wurde eine Software entwickelt, die den Ablauf der Messungen und den Aufwand für die Dokumentation drastisch reduziert. Mit wenigen Bedienschritten können die Messungen aller Aufzugstüren eines Gebäudes übernommen, in tabellarischer Form ausgedruckt und in einer Datenbank gespeichert werden.
Für die Integration in einen automatisierten Testablauf stellen wir geeignete Schnittstellen (z.B. Microsoft® DLL oder National Instruments® LabVIEW) zur Verfügung.
Bei zyklischen Messungen an Objekten mit mehreren Aufzügen ist eine schnelle, einfache Durchführung von großer Bedeutung. Hierzu wurde eine Software entwickelt, die den Ablauf der Messungen und den Aufwand für die Dokumentation drastisch reduziert. Mit wenigen Bedienschritten können die Messungen aller Aufzugstüren eines Gebäudes übernommen, in tabellarischer Form ausgedruckt und in einer Datenbank gespeichert werden.
Für die Integration in einen automatisierten Testablauf stellen wir geeignete Schnittstellen (z.B. Microsoft® DLL oder National Instruments® LabVIEW) zur Verfügung.
Ausführung
- Unterstützung relevanter Standards EN 811 EN 812 EN 81202014 EN 81502015 EN 14120
- Präzise Messungen
- Robuste Ausführung
- Einfache Handhabung Betrieb mit einer einzigen Bedientaste oder fernbedient über Microsoft® DLL Schnittstelle oder National Instruments® LabView Bibliothek
- Kompletter Lieferumfang inklusive hochwertigem Transportkoffer und Software
- Professionelle umfangreiche PCSoftware PinchPilot
- Umfassende Anwenderunterstützung Kalibrierservice Normänderungsdienst gewährleistet die
- Anwendung der neuesten Normfassung
- SoftwareUnterstützung Einbindung in bestehende SoftwareStrukturen möglich
- Umfangreiche Anlagen in einem Durchlauf messbar Messwerterfassungsmodul speichert bis zu
- 100 Messungen
Lieferumfang
- 1 x Schließkraftmessgerät FM300 mit 2,5 m Anschlusskabel
- 1 x Anzeigegerät SEB2 separates Messwert-Erfassungsmodul mit LCD-Anzeige, LED-Anzeige,
- Folientaste und serieller Schnittstelle
- 1 x 9 V Blockbatterie

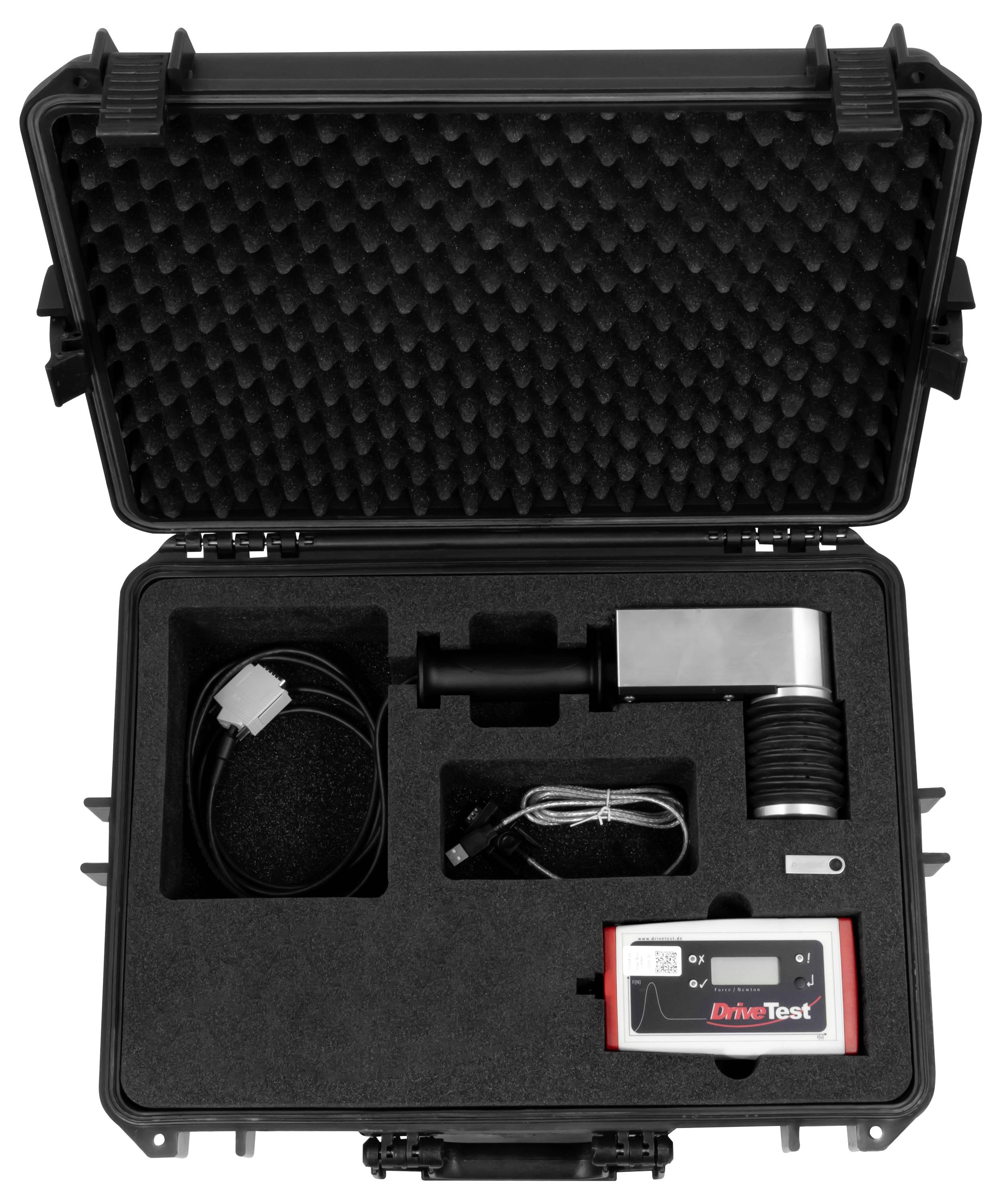

- 1 x Transportkoffer mit Schaumstoffeinlage für den kompletten Lieferumfang
- 1 x PC-Verbindungskabel (USB)
- 1 x USB-Datenstick mit PC-Auswertungs-Software PinchPilot und Dokumentation
- 1 x Handbuch
- 1 x ISO-Kalibrierzertifikat
Systemvoraussetzungen
- FM300-SY-25-750
