Schließkraftmessgerät DriveTest FM200 für Schiebedächer Fensterheber Heckklappen von PCE Instruments
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (2.466,39 € / Stück)
2.466,39 €
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
PROFESSIONAL. CALIBRATED. EQUIPMENT. FM200-SU-SY-10-200
- Unterstützung relevanter Standards: 2000/4 EG, US Standard FMVSS 118
- Präzise Messungen durch reibungsfreie Führung und Plattformwägezelle
- Robuste Ausführung
- Einfache Handhabung im Betrieb mit einer einzigen Taste oder fernbedient über Microsoft® DLL
- Schnittstelle oder National Instruments ® LabVIEW Bibliothek
- Kompletter Lieferumfang mit hochwertigem Transportkoffer und Software
- Professionelle, umfangreiche PC-Software: PinchPilot
- Umfassende Anwenderunterstützung – Kalibrierservice, Normänderungsdienst gewährleistet die
- Anwendung der neuesten Normfassung
- Flexible Anpassung – ermöglicht durch eine Vielfalt an lieferbaren Krafteinleitungen:
- kundenspezifische Anpassungen auch von Drive Test erhältlich
Technische Daten
- Kraft
- Messbereich 0 ... 200 N
- Auflösung 1 N
- Genauigkeit ±3 N oder 3 % v.Mw.
- Allgemeine technische Daten
- Steifigkeit 10 N/mm
- Spaltbreite 4 mm
- Menüsprache Englisch (US), Spanisch, Deutsch, Französisch, Italienisch
- Schutzklasse (Gerät) IP43
- Spannungsversorgung 9 V / 640 mAh
- Akku/Batterie 1 x 9 V Blockbatterie , Alkali-Mangan
- Kapazität 640 mAh
- Betriebsbedingungen -10 ... 40 °C , 0 ... 90 % r. F.
- Lagerbedingungen -40 ... 50 °C , 0 ... 90 % r. F.
- Abmessungen ( L x B x H ) 240 x 85 x 60 mm
- Gewicht 1300 g
- Produkt-Art
Schließkraftmessgerät
- Anzeige
LCD
- Messbereich Kraft (max.)
300 N
ISO
- Spannungs-Versorgung (Details)
9 V/DC
- Abm.
(L x B x H) 240 x 85 x 60 mm
- Gewicht
1300 g
- Auflösung (Kraft)
1 N
- Grund-Genauigkeit ± %
3 %
- Messbereich Kraft
0 - 300 N
- Messbereich Kraft (min.)
0 N
- Messfrequenz
250 Hz
- Breite
85 mm
- Höhe
60 mm
- Länge
240 mm
- Schnittstellen
RS-232C
USB
Seriell
USB 2.0 Buchse B
USB 2.0 Stecker B
USB 2.0 Stecker A
Vierdraht
USB 2.0 Stecker intern 4pol.
1 x RS485
1 x USB 2.0 Device
Mehr anzeigen
Dokumente & Downloads
Datenblatt
Datenblatt 2813714 Schließkraftmessgerät DriveTest FM200 für Schiebedächer Fensterheber Heckklappen von PCE Instruments
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2813714 Schließkraftmessgerät DriveTest FM200 für Schiebedächer Fensterheber Heckklappen von PCE Instruments
Beschreibung

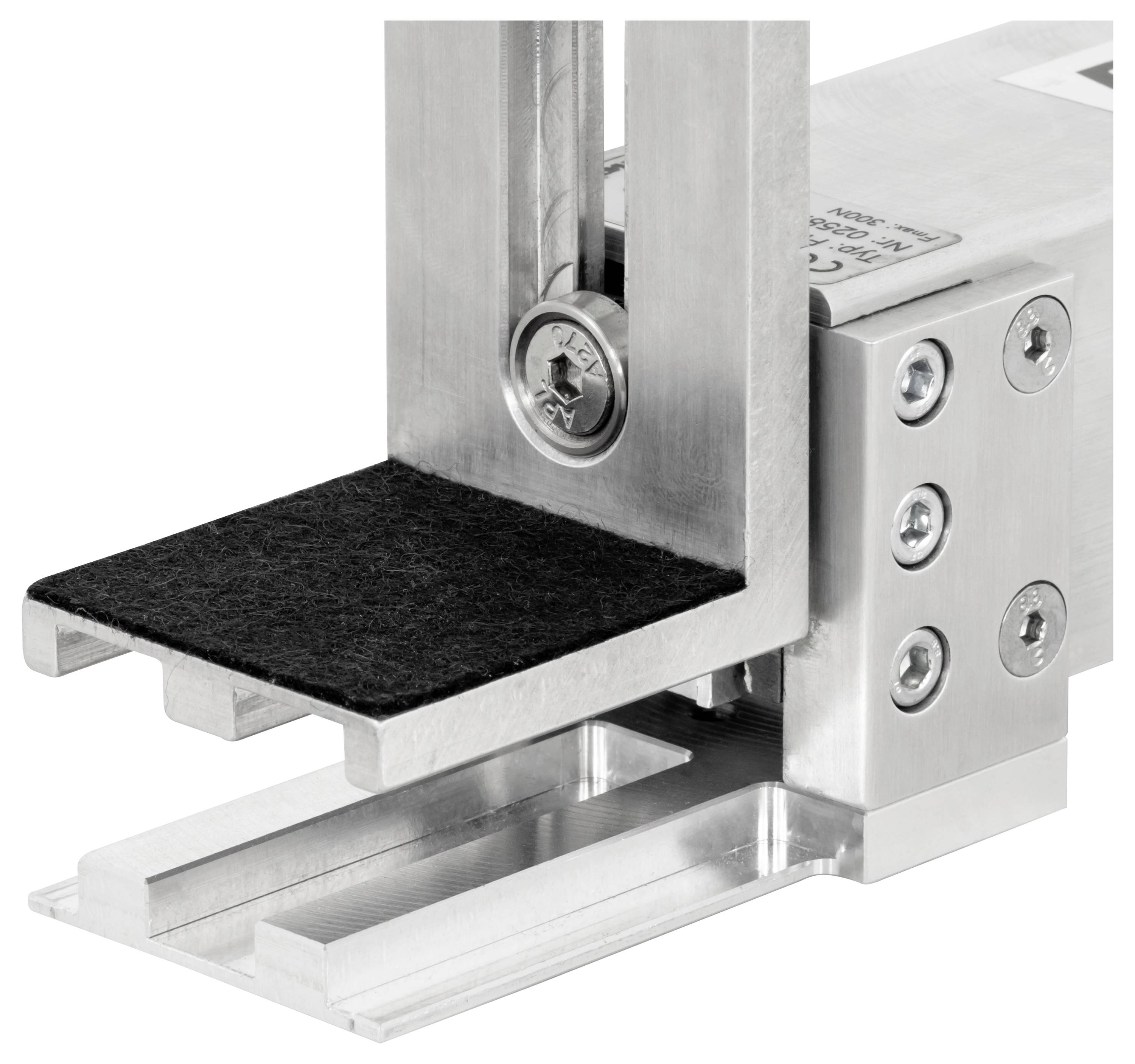

Der Kraftaufnehmer ist ein elektronisches Schließkraftmessgerät für fremdkraftbetriebene Fenster, Schiebedächer und Heckklappen im Kraftfahrzeug-Bereich. Typische Einsatzbereiche sind Versuch und Fertigung in der Automobilindustrie. Auch bei technischen Überwachungsinstitutionen findet es zunehmend Anwendung. Seine kompromisslose Konstruktion vereinigt Präzision mit praxisgerechter Robustheit und sorgt für genaue Messwerte auch nach jahrelangem Einsatz in rauer Umgebung.

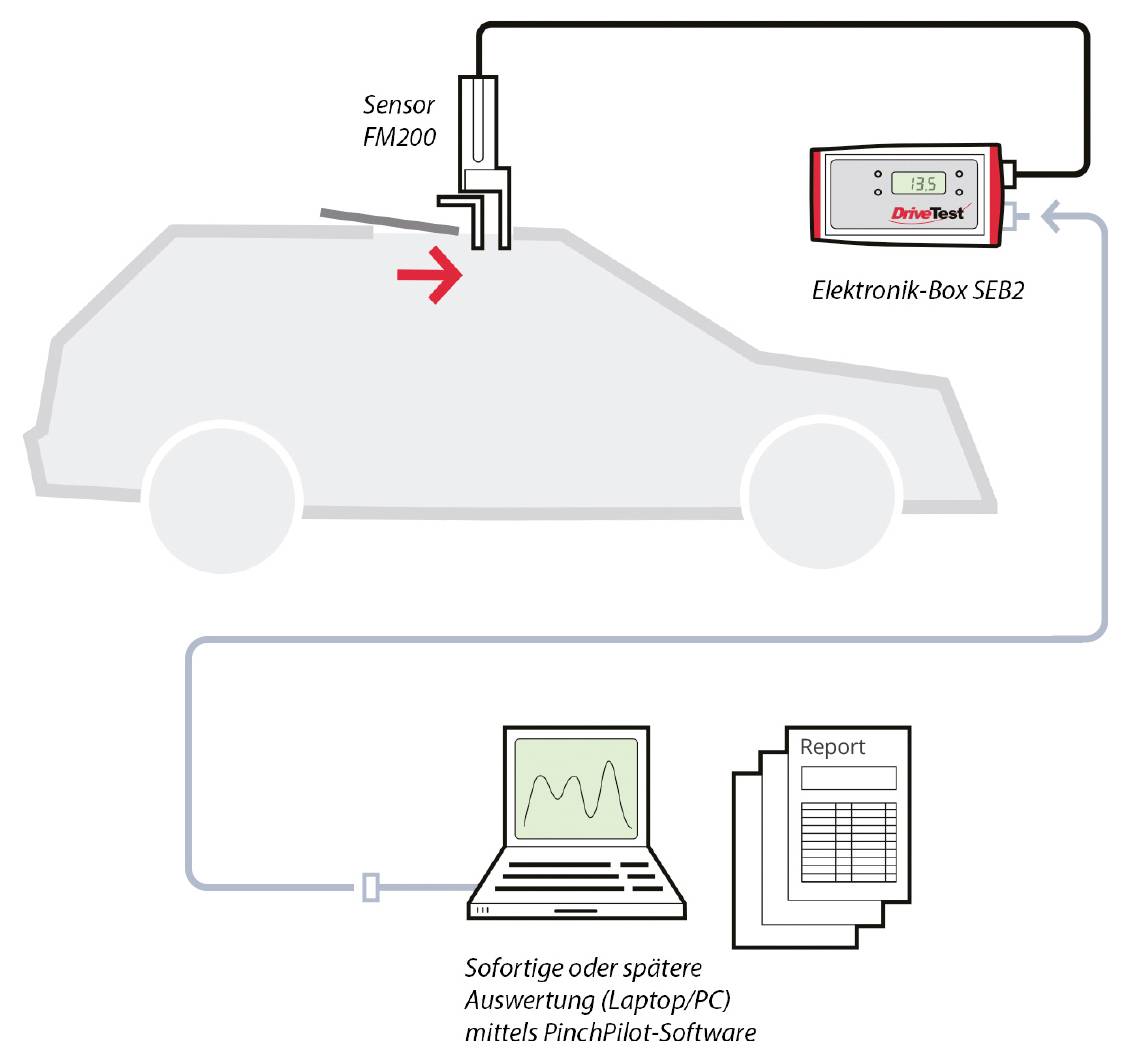

Bei Messanordnungen im Versuch und in der Fertigung ist eine schnelle und einfache Durchführung von großer Bedeutung. Drive Test hat hierzu eine Software entwickelt, die den Ablauf der Messungen und den Aufwand für die Dokumentation drastisch reduziert. Mit wenigen Bedienschritten können die Messungen in einen PC geladen, ausgewertet, exportiert und dokumentiert werden. Für die Integration in einen automatisierten Testablauf stellen wir geeignete Schnittstellen (z.B. Microsoft® DLL oder National Instruments® LabVIEW) zur Verfügung.
Bei Messanordnungen im Versuch und in der Fertigung ist eine schnelle und einfache Durchführung von großer Bedeutung. Drive Test hat hierzu eine Software entwickelt, die den Ablauf der Messungen und den Aufwand für die Dokumentation drastisch reduziert. Mit wenigen Bedienschritten können die Messungen in einen PC geladen, ausgewertet, exportiert und dokumentiert werden. Für die Integration in einen automatisierten Testablauf stellen wir geeignete Schnittstellen (z.B. Microsoft® DLL oder National Instruments® LabVIEW) zur Verfügung.
Ausführung
- Unterstützung relevanter Standards 2000/4 EG US Standard FMVSS 118
- Präzise Messungen durch reibungsfreie Führung und Plattformwägezelle
- Robuste Ausführung
- Einfache Handhabung Betrieb mit einer einzigen Taste oder fernbedient über Microsoft® DLL
- Schnittstelle oder National Instruments ® LabVIEW Bibliothek
- Kompletter Lieferumfang inklusive hochwertigem Transportkoffer und Software
- Professionelle umfangreiche PCSoftware PinchPilot
- Umfassende Anwenderunterstützung Kalibrierservice Normänderungsdienst gewährleistet die
- Anwendung der neuesten Normfassung
- Flexible Anpassung ermöglicht durch eine Vielfalt an lieferbaren Krafteinleitungen
- kundenspezifische Anpassungen auch von DriveTest erhältlich
Lieferumfang

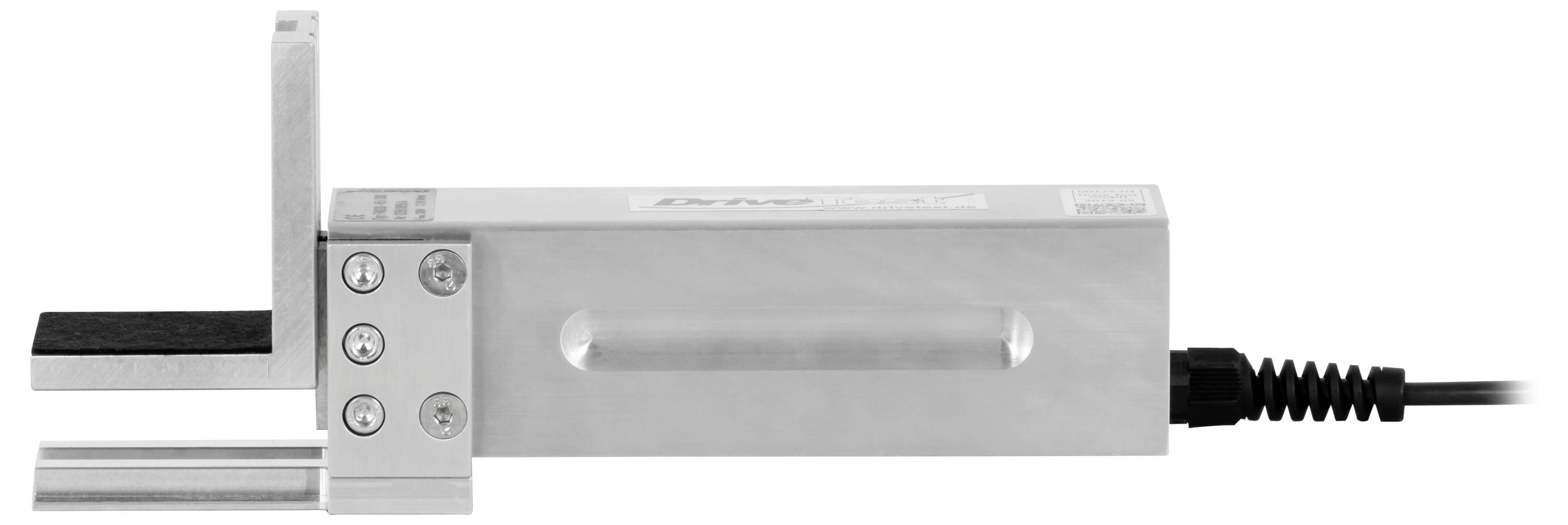

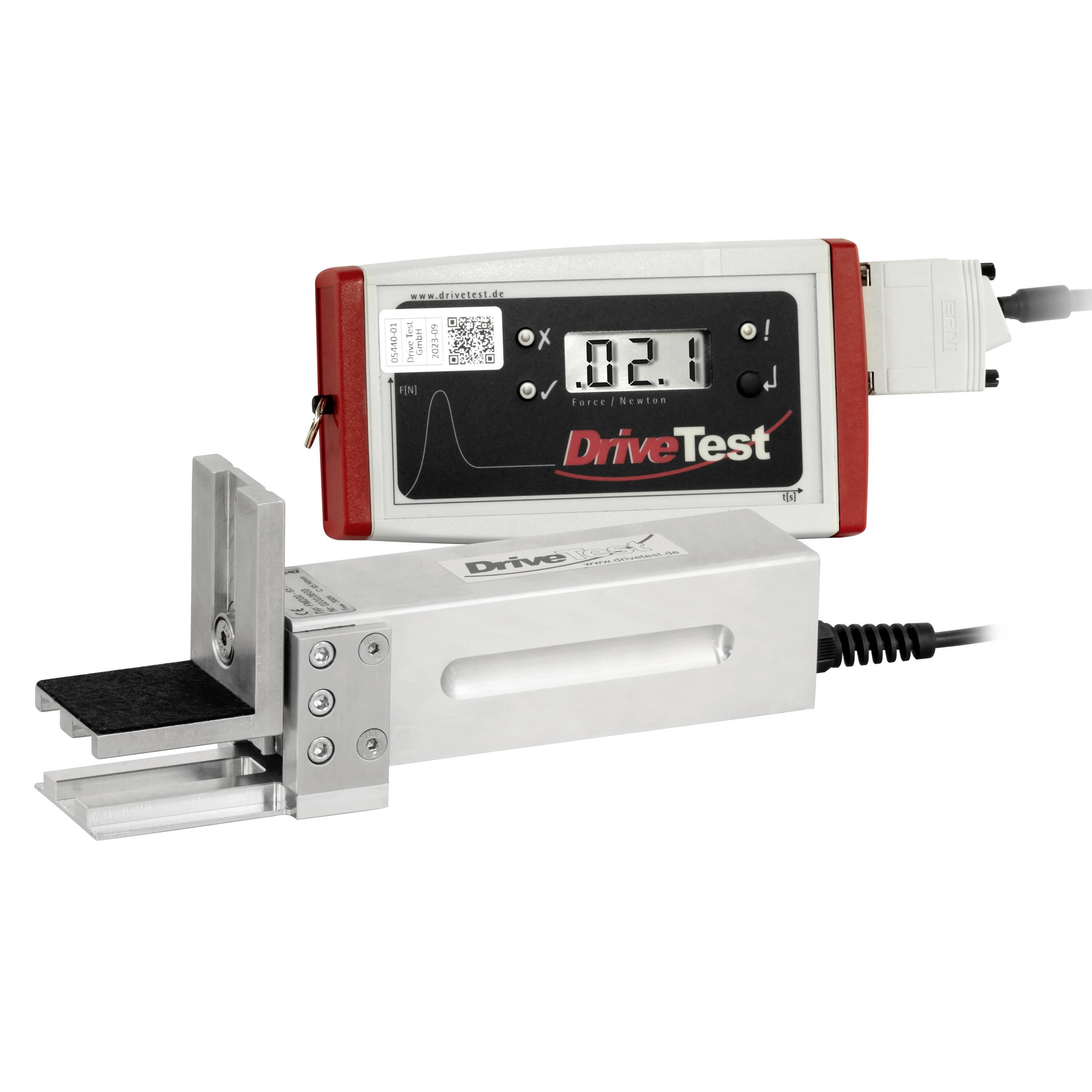

- 1 x Kraftaufnehmer FM200
- 1 x Separates Messwert-Erfassungsmodul (Anzeigegerät SEB2) mit LCD-Anzeige, LED-Anzeige,
- Folientaste und serieller Schnittstelle
- 1 x 9 V Blockbatterie
- 1 x Transportkoffer mit Schaumstoffeinlage für den kompletten Lieferumfang
- 1 x PC-Verbindungskabel (USB)
- 1 x USB-Datenstick mit PC-Auswertungs-Software PinchPilot und Dokumentation
- 1 x Handbuch
- 1 x ISO-Kalibrierzertifikat
Systemvoraussetzungen
- FM200-SU-SY-10-200
