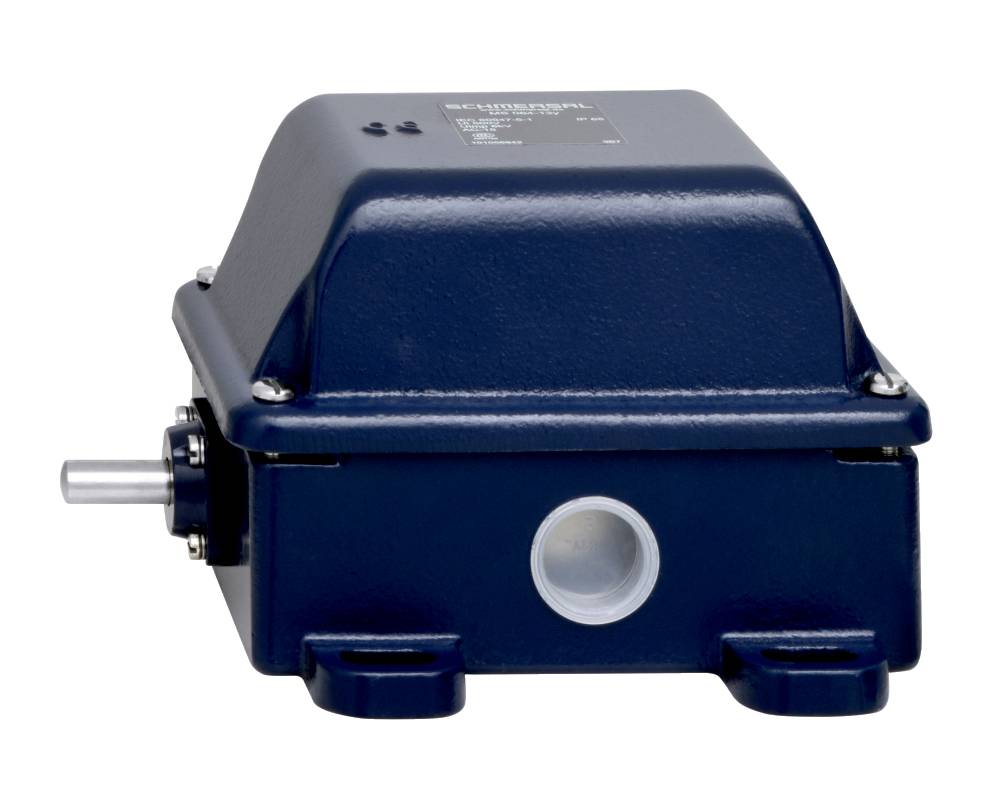

Schmersal T. 064-12Y-R=2X90GR., schwere Positionsschalter, SKU: 151137966
Hst.-Teile-Nr.:
Bestell-Nr.:
Herst.-Teilenr.
151137966
Typ
T. 064-12Y-R=2X90GR.
Technische Daten
- Produkt-Typbezeichnung: T. 064-12Y-R=2X90GR.
- Artikelnummer (Bestellnummer): 151137966
- eCl@ss Nummer, Version 12.0: 27-27-06-01
- eCl@ss Nummer, Version 11.0: 27-27-06-01
- eCl@ss Nummer, Version 9.0: 27-27-06-01
- ETIM Nummer, Version 7.0: EC000030
- ETIM Nummer, Version 6.0: EC000030
- Zertifikate: cULus
- Vorschriften: EN IEC 60947-5-1
- Wirkprinzip: mechanisch
- Stößelform: Kugel
- Werkstoff des Gehäuses: Grauguss, verzinkt
- Werkstoff der Gehäusebeschichtung: lackiert
- Bruttogewicht: 3.420g
- Rastung in den Endlagen: Ja (1)
- Anzahl der Öffner: 2
- Anzahl der Schließer: 1
- B10D Öffner (NC): 2.000.000Schaltspiele
- Raststellung: 2 x 90°
- Mechanische Lebensdauer, minimum: 1.000.000Schaltspiele
- Anfahrwinkel: 20°
- Kontaktöffnungsweite: 2 x 4 mm
- Betätigungsgeschwindigkeit, minimum: 0,1mm/min
- Betätigungsgeschwindigkeit, maximum: 3m/s
- Hinweis (Betätigungsgeschwindigkeit): Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel
- Anschlussart: Schraubanschluss M25
- Anschlussquerschnitt, minimum: 1.5 mm²
- Anschlussquerschnitt, maximum: 4 mm²
- Hinweis: Alle Angaben einschließlich Aderendhülsen.
- Aderquerschnitt: 11AWG
- Länge des Sensors: 149mm
- Breite des Sensors: 156mm
- Höhe des Sensors: 111mm
- Durchmesser des Stössels: 10mm
- IP - Schutzart: IP65
- Umgebungstemperatur: -40 ... +90 °C
- Bemessungsisolationsspannung Ui: 500 V
- Bemessungsstoßspannungsfestigkeit Uimp: 6kV
- Thermischer Dauerstrom: 25A
- Spannung, Gebrauchskategorie AC-15: 400VAC
- Strom, Gebrauchskategorie AC-15: 25A
- Schaltelement: 1 Schließer (NO), 2 Öffner (NC)
- Hinweis (Schaltelement): mit Doppelunterbrechung
- Schaltprinzip: Schleichschaltung
- Maximale Schalthäufigkeit: 1.000/h
- Werkstoff der Kontakte, elektrisch: Silber
- Hinweis (Allgemein): Seitliche Betätigung sollte vermieden werden, da hierdurch die Lebensdauer des Positionsschalters erheblich reduziert wird.
- Herst.-Teilenr.
151137966
- Typ
T. 064-12Y-R=2X90GR.
Beschreibung
PositionsschalterMetallgehäuse184 mm x 111 mm x 149 mm (Grundgerät)2 Leitungseinführungen M 25 x 1.53 oder 4 KontakteBetätiger nachträglich um 4 x 90° umsetzbar
