Schneider Electric A9F04132 A9F04132 Leitungsschutzschalter kaufen

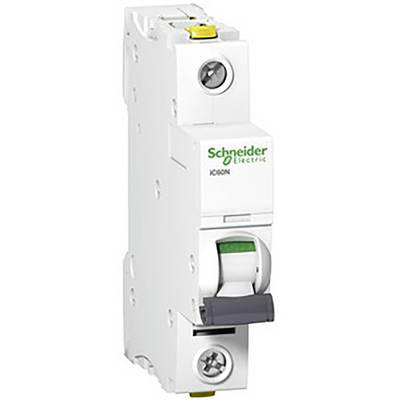

Ein einpoliger Sicherungsautomat von Schneider Electric, Modell iC60N, in weißem Gehäuse mit grünem und grauem Schalter.

Produkt-Art

Leitungsschutzschalter

Polzahl

Auslöse-Charakteristik

Nennspannung (Details)

230 V

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Mo., 5. Okt.

75 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (10,08 € / Stück)

10,08 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Leitungsschutzschalter iC60N, 1P, 32A, C Charakteristik

44,5 mm, C, 1, 32 A, 230 V, 500 V, 6 kV, 6 kA, AC/DC, 10 kA, 50..60 Hz, 2,8 W, 3, Unterputzmontage: nein, Mitschaltender Neutralleiter: nein, 4, Zusatzeinrichtungen möglich: ja, Schutzart (IP): IP20, -35..70 °C, 1..25 mm², 1..35 mm², Explosionsgeschützt: nein

Technische Daten

Einbautiefe: 44,5 mmAuslösecharakteristik: CPolzahl (gesamt): 1Anzahl der abgesicherten Pole: 1Bemessungsstrom: 32 ABemessungsspannung: 230 VBemessungsisolationsspannung Ui: 500 VBemessungsstoßspannungsfestigkeit Uimp: 6 kVBemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kASpannungsart: AC/DCBemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kAFrequenz: 50..60 HzVerlustleistung: 2,8 WEnergiebegrenzungsklasse: 3Unterputzmontage: neinMitschaltender Neutralleiter: neinÜberspannungskategorie: 4Verschmutzungsgrad: 3Zusatzeinrichtungen möglich: jaBreite in Teilungseinheiten: 1Schutzart (IP): IP20Umgebungstemperatur während des Betriebs: -35..70 °CAnschließbarer Leiterquerschnitt mehrdrähtig: 1..25 mm²Anschließbarer Leiterquerschnitt eindrähtig: 1..35 mm²Explosionsgeschützt: neinVerpackungseinheit: 1 StückMaße (cm): 91 × 74 × 17Bruttogewicht: 0,123 kg, Nettogewicht: 0,123 kgECLASS 7: Leitungsschutzschalter (27141901)

Nennspannung (Details): 230 V

Produkt-Art: Leitungsschutzschalter

Polzahl: 1

Auslöse-Charakteristik: C

Inhalt: 1 St.

Ausschaltvermögen: 6 kA

Tiefe: 44.5 mm

Schalter/Taster-Besonderheiten: anreihbar

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2933842 Schneider Electric A9F04132 A9F04132 Leitungsschutzschalter

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2933842 Schneider Electric A9F04132 A9F04132 Leitungsschutzschalter

Information

Information 2933842 Schneider Electric A9F04132 A9F04132 Leitungsschutzschalter

Beschreibung

Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 1-polig, Nennstrom 32A, C-Charakteristik, Betriebsspannung (Ue) 220-240V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
