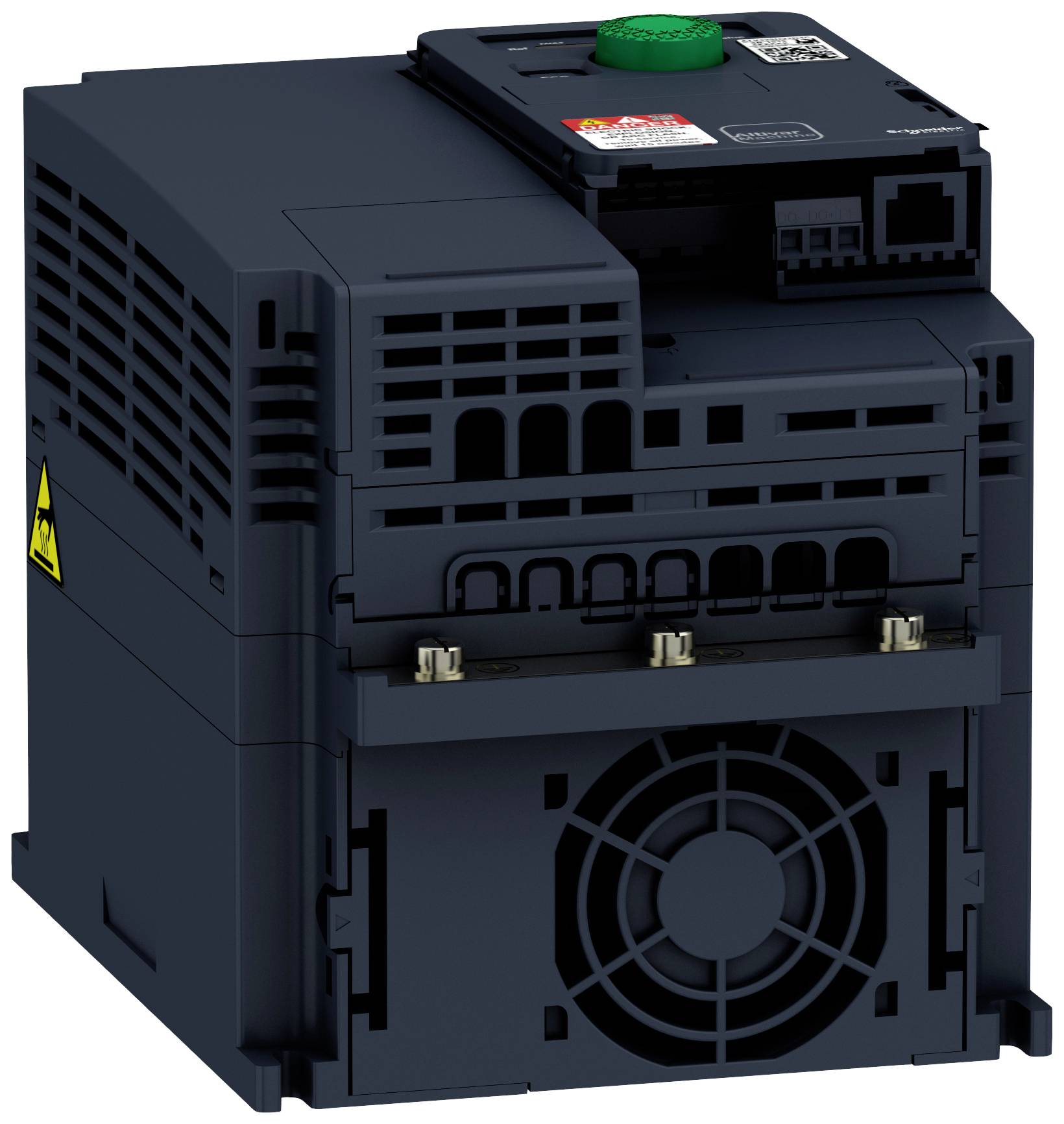

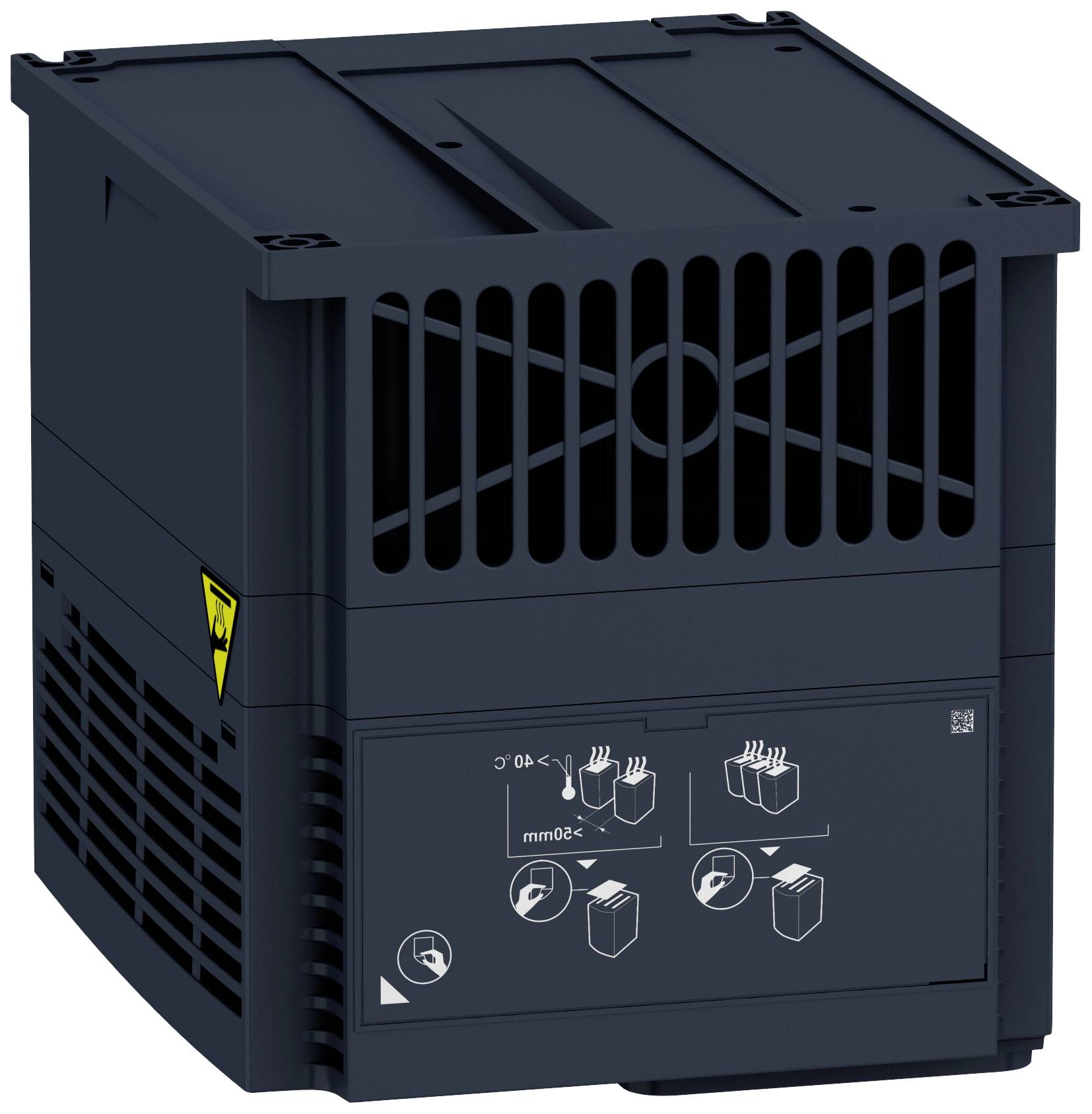

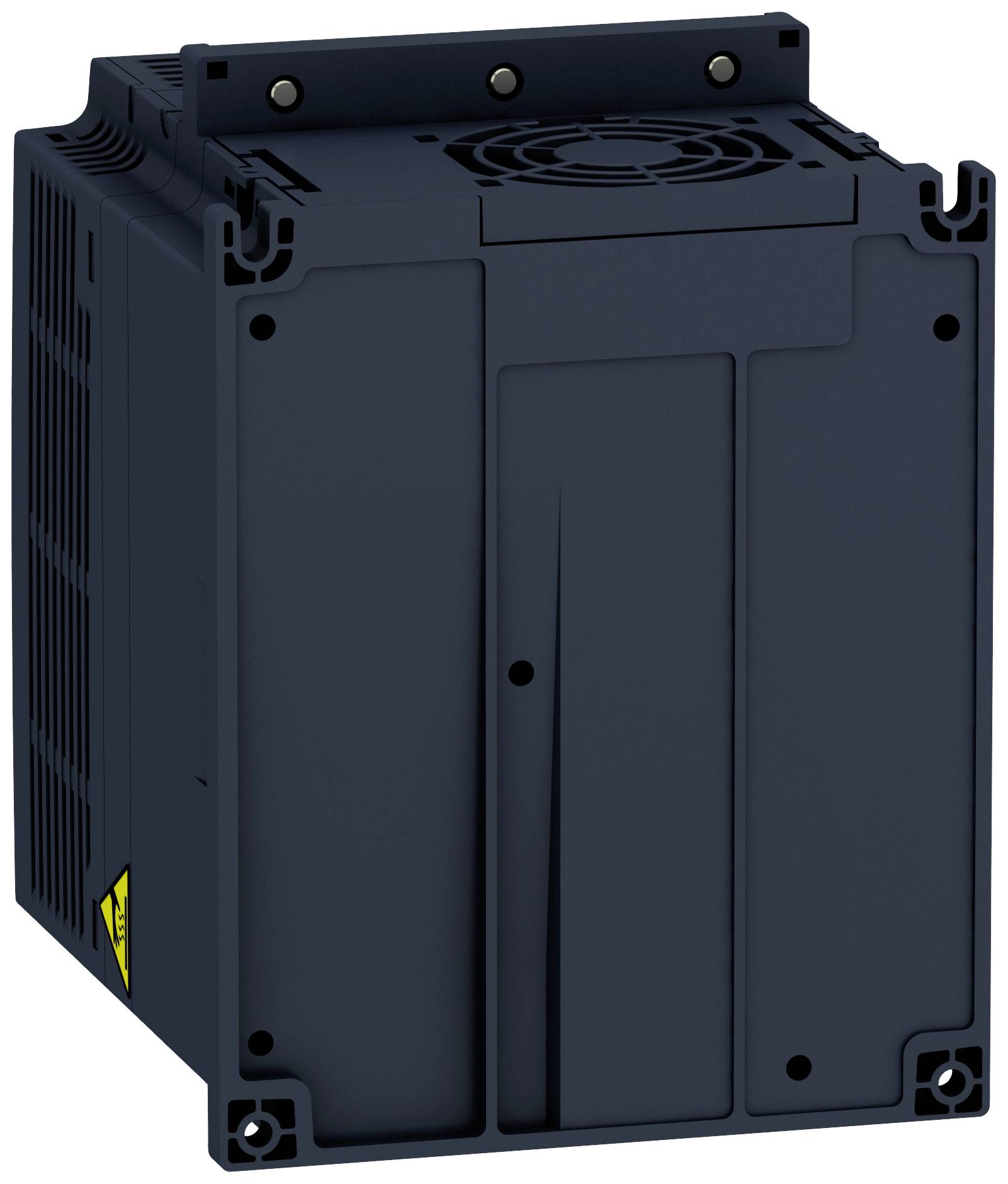

Schneider Electric Frequenzumrichter ATV320U40N4C
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
439,01 €
zzgl. MwSt.
7,48 €
Nur noch 4 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Frequenzumrichter ATV320, 4kW, 380-500V, 3 phasig, Kompakt
- Drehzahlregler,Drehzahlsteller,Frequenzregler,Frequenzumformer,Frequenzumrichter,Frequenzumsetzer,Motorabgang,Motorregelung,Motorregler,Motorsteller
Eco contribution recycling symbols
Technische Daten
- Netzspannung: 380..500 VNetzfrequenz: 50/60 HzEingangsphasenzahl: 3Ausgangsphasenzahl: 3Max. Ausgangsfrequenz: 599 HzMax. Ausgangsspannung: 500 VNennausgangsstrom I2N: 9,5 AMax. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 4 kWMax. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 4 kWRelative symmetrische Netzfrequenztoleranz: 5 %Relative symmetrische Netzspannungstoleranz: 10 %Anzahl der analogen Ausgänge: 1Anzahl der analogen Eingänge: 3Anzahl der digitalen Ausgänge: 1Anzahl der digitalen Eingänge: 6Mit Bedienelement: jaEinsatz im Industriebereich zulässig: jaEinsatz im Wohn- und Gewerbebereich zulässig: neinUnterstützt Protokoll für TCP/IP: neinUnterstützt Protokoll für PROFIBUS: jaUnterstützt Protokoll für CAN: jaUnterstützt Protokoll für INTERBUS: neinUnterstützt Protokoll für ASI: neinUnterstützt Protokoll für KNX: neinUnterstützt Protokoll für MODBUS: jaUnterstützt Protokoll für Data-Highway: neinUnterstützt Protokoll für DeviceNet: jaUnterstützt Protokoll für SUCONET: neinUnterstützt Protokoll für LON: neinUnterstützt Protokoll für PROFINET IO: jaUnterstützt Protokoll für PROFINET CBA: neinUnterstützt Protokoll für SERCOS: neinUnterstützt Protokoll für Foundation Fieldbus: neinUnterstützt Protokoll für EtherNet/IP: jaUnterstützt Protokoll für AS-Interface Safety at Work: neinUnterstützt Protokoll für DeviceNet Safety: neinUnterstützt Protokoll für INTERBUS-Safety: neinUnterstützt Protokoll für PROFIsafe: neinUnterstützt Protokoll für SafetyBUS p: neinUnterstützt Protokoll für BACnet: neinUnterstützt Protokoll für sonstige Bussysteme: jaAnzahl der HW-Schnittstellen Industrial Ethernet: 1Anzahl der HW-Schnittstellen seriell RS-485: 1Anzahl der HW-Schnittstellen sonstige: 1Mit optischer Schnittstelle: neinMit PC-Anschluss: jaBremschopper integriert: nein4-Quadrantenbetrieb möglich: jaArt des Umrichters: U-UmrichterSchutzart (IP): IP20Schutzart (NEMA): 1Höhe: 184 mmBreite: 140 mmTiefe: 158 mmVerpackungseinheit: 1 StückMaße (cm): 270 × 191 × 245Bruttogewicht: 2,769 kg, Nettogewicht: 2,2 kgECLASS 7: Frequenzumrichter =< 1 kV (27023101)
- Produkt-Art
Frequenzumrichter
- Tiefe
158 mm
- Höhe
184 mm
- Breite
140 mm
IP20
- Typ
ATV320U40N4C
- Abm.
(B x H x T) 140 x 184 x 158 mm
- Herst.-Teilenr.
ATV320U40N4C
- Gewicht
2.3100 kg
140 mm
184 mm
158 mm
TRUE
6
1
3
1
FALSE
1
0
0
1
0
0
0
1
FALSE
FALSE
FALSE
TRUE
TRUE
FALSE
FALSE
TRUE
FALSE
TRUE
FALSE
TRUE
IP20
TRUE
FALSE
FALSE
50/60 Hz
TRUE
0
U-Umrichter
3
3
FALSE
TRUE
FALSE
599 Hz
4 kW
4 kW
10 %
5 %
FALSE
FALSE
TRUE
FALSE
FALSE
TRUE
FALSE
FALSE
500 V
9.5 A
FALSE
1
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2972516 Schneider Electric Frequenzumrichter ATV320U40N4C
Datenblatt 2972516 Schneider Electric Frequenzumrichter ATV320U40N4C
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2972516 Schneider Electric Frequenzumrichter ATV320U40N4C
Information
Information 2972516 Schneider Electric Frequenzumrichter ATV320U40N4C
Information 2972516 Schneider Electric Frequenzumrichter ATV320U40N4C
Beschreibung
Frequenzumrichter ATV320, Kompakt. Abmessungen 180 x 330 x 198 (mit EMV-Platte) mm, Leistung KW 15 kW. Versorgungsspannung 3-phasig 380-500 V 50/60 Hz, mit integriertem EMV-Filter. Bemessungsversorgungsspannung, min. U1, max. U2 200 (U1)-240 V (U2), 380 (U1)-500 V (U2). Umrichter werden mit integriertem EMV-Filter der Kategorie C2 geliefert. Der Filter kann abgeschaltet werden. Umrichter werden mit einer EMV-Platte zur kundenseitigen Montage geliefert. Beschreibung Integrierte Sicherheitstechnik mit 5 Funktionen sicher abgeschaltetes Drehmoment (STO), sicherer Halt1 (SS1), sicher reduzierte Geschwindigkeit (SLS), sichere Schütztürzuhaltung (GDL), sichere maximale Geschwindigkeit (SMS). Betrieb von Asynchron- und Synchronmotoren in open loop. SVC Regelung (sensorless vector control) bringt höchste Drehzahlgüte und Stabilität U/F Regelung, U/F2 Regelung, Energiesparfunktion. Max. Frequenz 599 Hz. Einfachste Inbetriebnahme, intuitive Bedienung sowie durch Plug & Drive, voreingestellt auf die gängigsten Applikationen. Möglichkeiten zum Laden, Editieren, Sichern der Konfigurationen des Umrichters mit Tools, wie der Inbetriebnahmesoftware SoMove, den dezentralen Terminals und den Konfigurationstools -Simple-Loader- und -Multi-Loader-. Funkentstörfilter Klasse A integriert, deaktivierbar. Für den Betrieb an IT-Netzen. 6 Logikeingänge mehrfach mit Funktionen belegbar, 3 Analogeingänge, davon 2 umschaltbar als Digitaleingänge. Integriertes Bremsmodul ermöglicht den 4-Quadranten-Betrieb ohne Nachrüstung.
Ausführung
- Ausstattung: 380..500 V, 500 V, 4 kW, 4 kW, 10 %
Lieferumfang
- Geliefert wird: Schneider Electric Frequenzumrichter ATV320 4kW, 380-500V, 3-p ATV320U40N4C, Verpackungseinheit: 1 Stk., EAN: 3606480966781
Hinweise
- Achtung!
Der Anschluss und die Installation eines mit Starkstrom (Drei-Phasen-Wechselstrom) betriebenen Geräts bedarf der Zustimmung des Netzbetreibers; außerdem darf dies nur durch den Netzbetreiber oder ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen vorgenommen werden.
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
