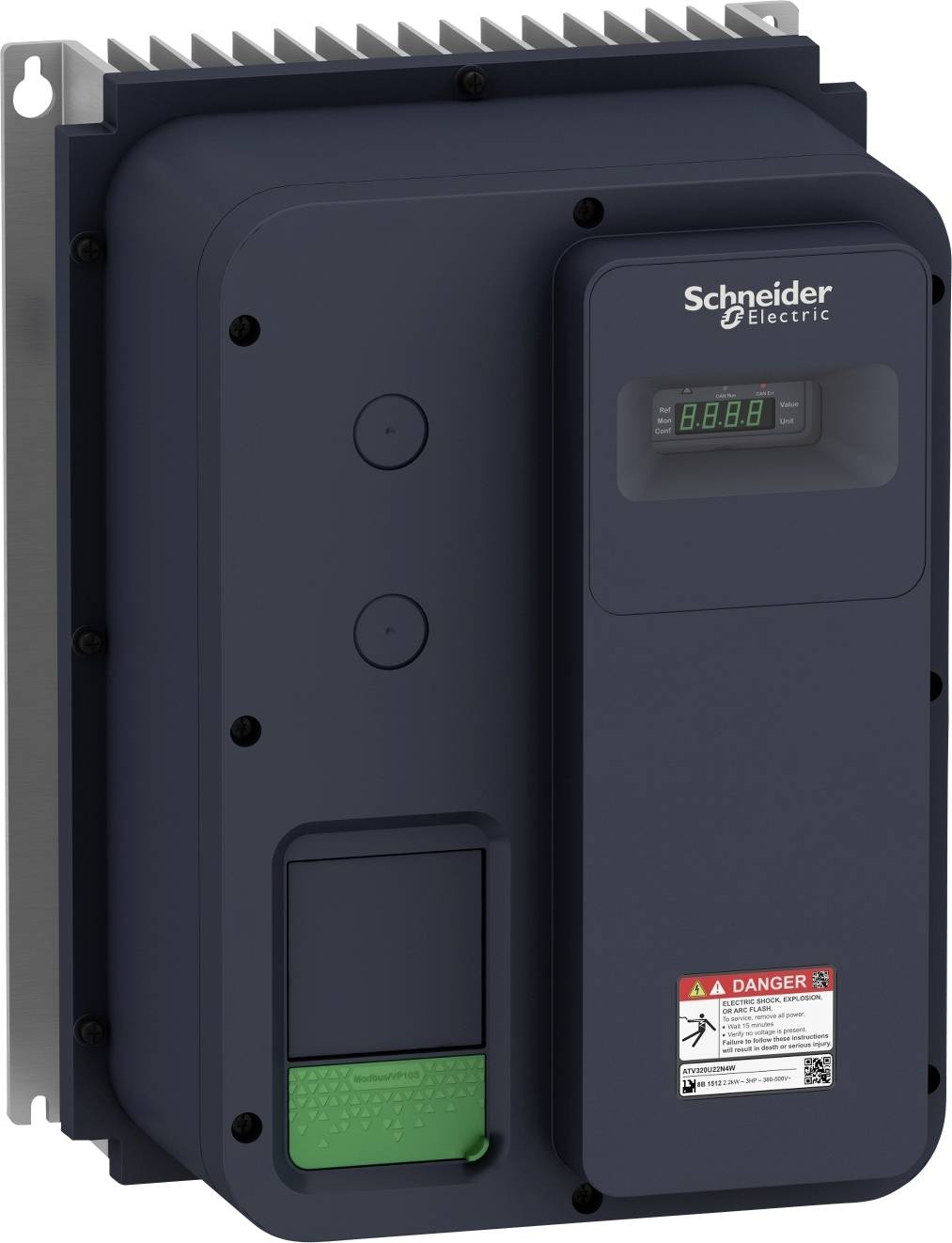

Schneider Electric Frequenzumrichter ATV320U40N4W 4 kW 3phasig 380 V, 500 V
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
20 Stück
Verkauf und Versand:
Anzahl
Gesamt
€
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Frequenzumrichter ATV320, 4kW, 400V, 3 phasig, IP66
- 380..500 V, 50/60 Hz, 3, 599 Hz, 500 V, 9,5 A, 4 kW, 5 %, 10 %, 1, 7, Mit Bedienelement: ja, Einsatz im Industriebereich zulässig: ja, Einsatz im Wohn- und Gewerbebereich zulässig: nein, Unterstützt Protokoll für TCP/IP: ja, Unterstützt Protokoll für PROFIBUS: ja, Unterstützt Protokoll für CAN: ja, Unterstützt Protokoll für INTERBUS: nein, Unterstützt Protokoll für ASI: nein
Technische Daten
- Montagevariante: Aufputz
- Kommunikationsprotokoll: Modbus. seriell; CANopen
- Nennhilfsspannung [UH,nom]: 380 - 500 V -15 - +10 %
- Anzahl digitale Eingänge: 7
- Anzahl der Analogeingänge: 3
- Anzahl der Analogausgänge: 1
- Anzahl der Logikausgänge: 3
- Bemessungs Taktfrequenz: 4 kHz
- Scheinleistung: 9.2 kVA bei 500 V (hohe Überlast)
- Umgebungstemperatur bei Betrieb: -10…40 °C ohne Lastminderung; 40…60 °C mit
- Eingangsspannung
380 V
500 V
- Produkt-Art
Frequenzumrichter
- Ausgangsleistung (max.)
4 kW
- Frequenz (max.)
0.599 kHz
- Netz
3phasig
- Frequenz-Bereich
0.599 kHz (max)
- Nennstrom
13.7 A
- Tiefe
235 mm
- Höhe
340 mm
- Breite
250 mm
IP66
- Typ
ATV320U40N4W
- Filterklasse
C2
- Abm.
(B x H x T) 250 x 340 x 235 mm
- Herst.-Teilenr.
ATV320U40N4W
- Gewicht
7.8 kg
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2374154 Schneider Electric Frequenzumrichter ATV320U40N4W 4 kW 3phasig 380 V, 500 V
Beschreibung
Schneider Electric Frequenzumrichter ATV320U40N4W
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Schneider ElectricBezeichnung:Frequenzumrichter 4kW,400V,IP66Typ:ATV320U40N4WNetzspannung:380..500 VNetzfrequenz:50/60 HzEingangsphasenzahl:3Ausgangsphasenzahl:3Max. Ausgangsfrequenz:599 HzMax. Ausgangsspannung:500 VNennausgangsstrom I2N:9,5 AMax. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung:4 kWMax. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung:4 kWRelative symmetrische Netzfrequenztoleranz:5 %Relative symmetrische Netzspannungstoleranz:10 %Anzahl der analogen Ausgänge:1Anzahl der analogen Eingänge:3Anzahl der digitalen Ausgänge:3Anzahl der digitalen Eingänge:7Mit Bedienelement:jaEinsatz im Industriebereich zulässig:jaEinsatz im Wohn- und Gewerbebereich zulässig:neinUnterstützt Protokoll für TCP/IP:jaUnterstützt Protokoll für PROFIBUS:jaUnterstützt Protokoll für CAN:jaUnterstützt Protokoll für INTERBUS:neinUnterstützt Protokoll für ASI:neinUnterstützt Protokoll für KNX:neinUnterstützt Protokoll für MODBUS:jaUnterstützt Protokoll für Data-Highway:neinUnterstützt Protokoll für DeviceNet:jaUnterstützt Protokoll für SUCONET:neinUnterstützt Protokoll für LON:neinUnterstützt Protokoll für PROFINET IO:jaUnterstützt Protokoll für PROFINET CBA:neinUnterstützt Protokoll für SERCOS:neinUnterstützt Protokoll für Foundation Fieldbus:neinUnterstützt Protokoll für EtherNet/IP:jaUnterstützt Protokoll für AS-Interface Safety at Work:neinUnterstützt Protokoll für DeviceNet Safety:neinUnterstützt Protokoll für INTERBUS-Safety:neinUnterstützt Protokoll für PROFIsafe:neinUnterstützt Protokoll für SafetyBUS p:neinUnterstützt Protokoll für BACnet:neinUnterstützt Protokoll für sonstige Bussysteme:jaAnzahl der HW-Schnittstellen seriell RS-485:1Anzahl der HW-Schnittstellen sonstige:1Mit optischer Schnittstelle:neinMit PC-Anschluss:jaBremschopper integriert:ja4-Quadrantenbetrieb möglich:jaArt des Umrichters:U-UmrichterSchutzart (IP):IP66Schutzart (NEMA):4XHöhe:340 mmBreite:250 mmTiefe:235 mm
Schneider Electric Frequenzumrichter ATV320U40N4W: weitere Details
ATV320 IP66 / 3Ph / 380V ohne Hauptschalter. Abmessungen 250 x 340 x 235 mm, Leistung KW 4 kW. Beschreibung Integrierte Sicherheitstechnik mit 5 Funktionen sicher abgeschaltetes Drehmoment (STO), sicherer Halt1 (SS1), sicher reduzierte Geschwindigkeit (SLS), sichere Schütztürzuhaltung (GDL), sichere maximale Geschwindigkeit (SMS). Betrieb von Asynchron- und Synchronmotoren in open loop. SVC Regelung (sensorless vector control) bringt höchste Drehzahlgüte und Stabilität U/F Regelung, U/F2 Regelung, Energiesparfunktion. Max. Frequenz 599 Hz. Einfachste Inbetriebnahme, intuitive Bedienung sowie durch Plug &
Drive, voreingestellt auf die gängigsten Applikationen. Möglichkeiten zum Laden, Editieren, Sichern der Konfigurationen des Umrichters mit Tools, wie der Inbetriebnahmesoftware SoMove, den dezentralen Terminals und den Konfigurationstools -Simple-Loader- und -Multi-Loader-. Funkentstörfilter Klasse A integriert, deaktivierbar. für den Betrieb an IT-Netzen. 6 Logikeingänge mehrfach mit Funktionen belegbar, 3 Analogeingänge, davon 2 umschaltbar als Digitaleingänge. Integriertes Bremsmodul ermöglicht den 4-Quadranten-Betrieb ohne Nachrüstung. EAN: 3606489548537
Geliefert wird: Schneider Electric Frequenzumrichter 4kW,400V,IP66 ATV320U40N4W, Verpackungseinheit: 1 Stk., EAN: 3606489548537
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Schneider ElectricBezeichnung:Frequenzumrichter 4kW,400V,IP66Typ:ATV320U40N4WNetzspannung:380..500 VNetzfrequenz:50/60 HzEingangsphasenzahl:3Ausgangsphasenzahl:3Max. Ausgangsfrequenz:599 HzMax. Ausgangsspannung:500 VNennausgangsstrom I2N:9,5 AMax. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung:4 kWMax. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung:4 kWRelative symmetrische Netzfrequenztoleranz:5 %Relative symmetrische Netzspannungstoleranz:10 %Anzahl der analogen Ausgänge:1Anzahl der analogen Eingänge:3Anzahl der digitalen Ausgänge:3Anzahl der digitalen Eingänge:7Mit Bedienelement:jaEinsatz im Industriebereich zulässig:jaEinsatz im Wohn- und Gewerbebereich zulässig:neinUnterstützt Protokoll für TCP/IP:jaUnterstützt Protokoll für PROFIBUS:jaUnterstützt Protokoll für CAN:jaUnterstützt Protokoll für INTERBUS:neinUnterstützt Protokoll für ASI:neinUnterstützt Protokoll für KNX:neinUnterstützt Protokoll für MODBUS:jaUnterstützt Protokoll für Data-Highway:neinUnterstützt Protokoll für DeviceNet:jaUnterstützt Protokoll für SUCONET:neinUnterstützt Protokoll für LON:neinUnterstützt Protokoll für PROFINET IO:jaUnterstützt Protokoll für PROFINET CBA:neinUnterstützt Protokoll für SERCOS:neinUnterstützt Protokoll für Foundation Fieldbus:neinUnterstützt Protokoll für EtherNet/IP:jaUnterstützt Protokoll für AS-Interface Safety at Work:neinUnterstützt Protokoll für DeviceNet Safety:neinUnterstützt Protokoll für INTERBUS-Safety:neinUnterstützt Protokoll für PROFIsafe:neinUnterstützt Protokoll für SafetyBUS p:neinUnterstützt Protokoll für BACnet:neinUnterstützt Protokoll für sonstige Bussysteme:jaAnzahl der HW-Schnittstellen seriell RS-485:1Anzahl der HW-Schnittstellen sonstige:1Mit optischer Schnittstelle:neinMit PC-Anschluss:jaBremschopper integriert:ja4-Quadrantenbetrieb möglich:jaArt des Umrichters:U-UmrichterSchutzart (IP):IP66Schutzart (NEMA):4XHöhe:340 mmBreite:250 mmTiefe:235 mm
Schneider Electric Frequenzumrichter ATV320U40N4W: weitere Details
ATV320 IP66 / 3Ph / 380V ohne Hauptschalter. Abmessungen 250 x 340 x 235 mm, Leistung KW 4 kW. Beschreibung Integrierte Sicherheitstechnik mit 5 Funktionen sicher abgeschaltetes Drehmoment (STO), sicherer Halt1 (SS1), sicher reduzierte Geschwindigkeit (SLS), sichere Schütztürzuhaltung (GDL), sichere maximale Geschwindigkeit (SMS). Betrieb von Asynchron- und Synchronmotoren in open loop. SVC Regelung (sensorless vector control) bringt höchste Drehzahlgüte und Stabilität U/F Regelung, U/F2 Regelung, Energiesparfunktion. Max. Frequenz 599 Hz. Einfachste Inbetriebnahme, intuitive Bedienung sowie durch Plug &
Drive, voreingestellt auf die gängigsten Applikationen. Möglichkeiten zum Laden, Editieren, Sichern der Konfigurationen des Umrichters mit Tools, wie der Inbetriebnahmesoftware SoMove, den dezentralen Terminals und den Konfigurationstools -Simple-Loader- und -Multi-Loader-. Funkentstörfilter Klasse A integriert, deaktivierbar. für den Betrieb an IT-Netzen. 6 Logikeingänge mehrfach mit Funktionen belegbar, 3 Analogeingänge, davon 2 umschaltbar als Digitaleingänge. Integriertes Bremsmodul ermöglicht den 4-Quadranten-Betrieb ohne Nachrüstung. EAN: 3606489548537
Geliefert wird: Schneider Electric Frequenzumrichter 4kW,400V,IP66 ATV320U40N4W, Verpackungseinheit: 1 Stk., EAN: 3606489548537
Ausführung
- Ausstattung: 380..500 V, 500 V, 4 kW, 4 kW, 10 %
Hinweise
- Achtung!
Der Anschluss und die Installation eines mit Starkstrom (Drei-Phasen-Wechselstrom) betriebenen Geräts bedarf der Zustimmung des Netzbetreibers; außerdem darf dies nur durch den Netzbetreiber oder ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen vorgenommen werden.
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
