Schneider Electric LC1D09AB7 Leistungsschütz 3 Schließer 4 kW 1 St. kaufen

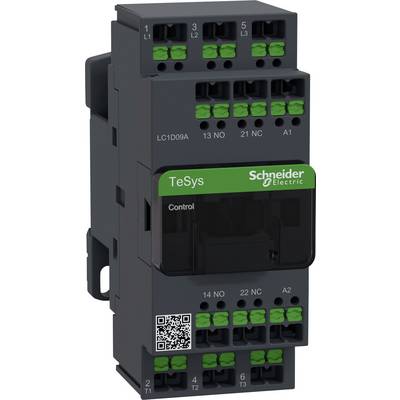

'Schneider Electric TeSys LC1D09A' Schütz, mit grünen Anschlussklemmen auf schwarzem Gehäuse. QR-Code auf der Unterseite.

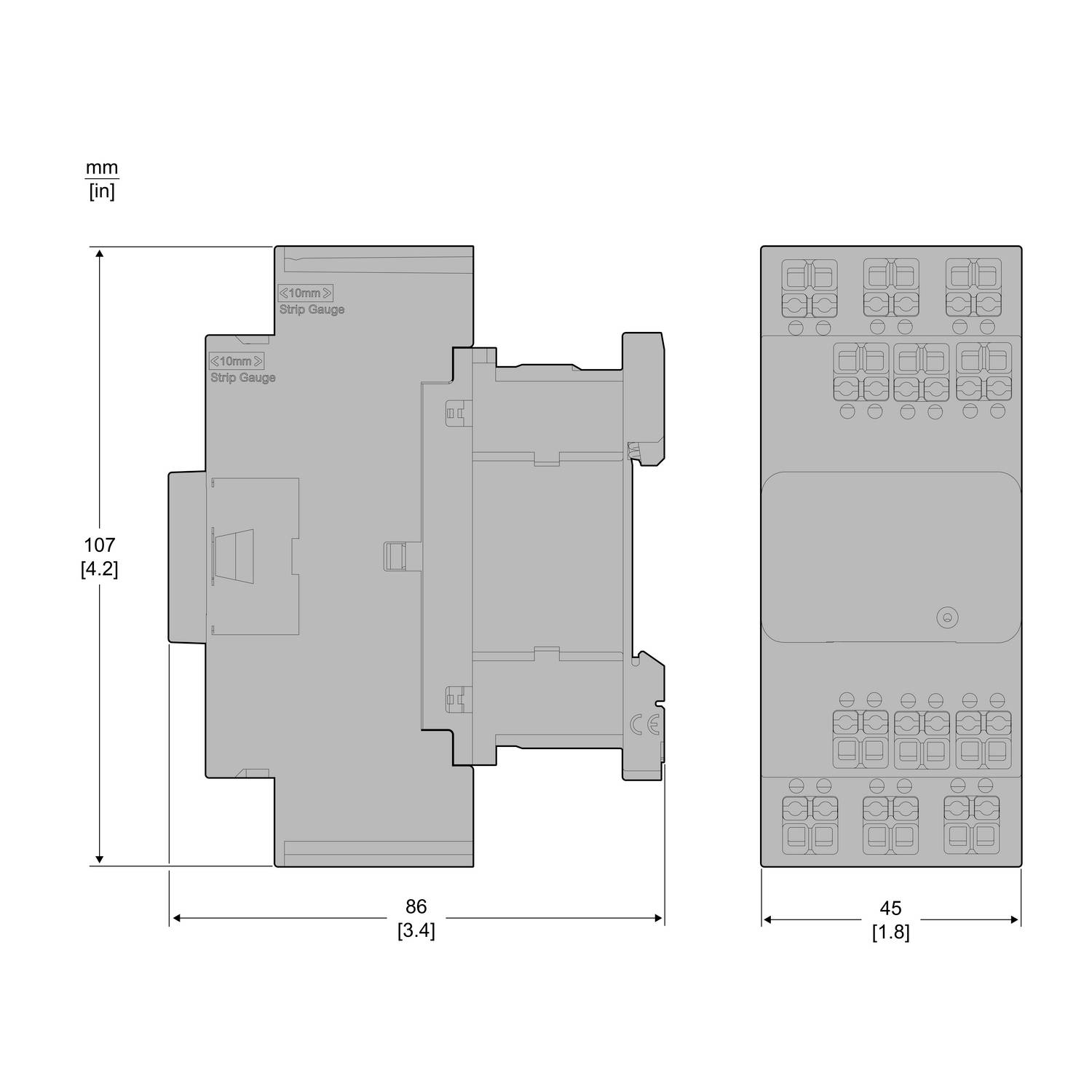

Technische Zeichnung von zwei Ansichten eines Geräts mit Abmessungen: Breite 86 mm, Höhe 107 mm, Tiefe 45 mm. Markierungen für Montagepunkte.

1/2

Produkt-Art

Leistungsschütz

Polzahl

3polig

Leistung

4 kW

Anschluss

Snap-In

Typ

LC1D09AB7

Datenblatt (PDF)

Lieferung Mo., 5. Okt.

82 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (28,56 € / Stück)

28,56 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Leistungsschütz LC1D 3p, +1S+1Ö, 4 kW, 9 A, 400 V AC3, Spule 24 V AC, SNAP IN

TeSys Deca Schütze und Motorschutzschalter mit innovativer SNAP IN Anschlusstechnik
Die SNAP IN Anschlussklemme schließt mit einem Klick, sobald der Leiter korrekt eingeführt ist
Optische und haptische Rückmeldung der Verdrahtung
Flexible und starre Leiter können ohne Aderendhülse eingeführt werden
Werkzeuglos und intuitiv bedienbar
Sichere Verdrahtung auch bei starken Vibrationen, kein Nachziehen erforderlich
"Ready to Robot" z. B. für den automatisierten Schaltschrankbau

Technische Daten

Produkt-Art: Leistungsschütz

Typ: LC1D09AB7

Polzahl: 3polig

Kontaktart: 3 Schließer

Steuerspannung (min.): 24 V/AC

Steuerspannung (max.): 24 V/AC

Steuerspannungs-Bereich: 24 - 24 V/AC

Schaltspannung (max.): 400 V/AC

Dauerstrom (max.): 9 A

: 4 kW

Anschluss: Snap-In

Breite: 45 mm

Höhe: 107 mm

Tiefe: 86 mm

Abm.: (B x H x T) 45 x 107 x 86 mm

Inhalt: 1 St.

: 45 mm

: 107 mm

: 86 mm

: FALSE

: 4 kW

: 3

: 0

: 1

: 1

: 9 A

: 25 A

: 24-24 V

: 24-24 V

: sonstige

: 440-440 V

: 440-440 V

: AC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3412621 Schneider Electric LC1D09AB7 Leistungsschütz 3 Schließer 4 kW 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3412621 Schneider Electric LC1D09AB7 Leistungsschütz 3 Schließer 4 kW 1 St.

Beschreibung

Leistungsschütz TeSys DECA. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A, Spule 24 V AC. Abmessung (BxHxT) 45x107x86 mm, Gewicht 0,32 kg. Kategorie AC-3, AC-1, AC-4. ohne integriertes Beschaltungsmodul. Schnelle und sichere Stromverbindung mit SNAP IN Anschlussklemme. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Mit der SNAP IN Federklemme kann ein Leiter in nur einer Sekunde angeschlossen werden. Das ist eine Zeitersparnis von 96 Prozent im Vergleich zu etwa 30 Sekunden bei Schraubverbindungen. Auch gegenüber Federzugklemmen und Push-In-Systemen ist die Verdrahtung mit SNAP IN um bis zu 88 Prozent schneller
