Schneider Electric LC1D09ABL Leistungsschütz 3 Schließer 4 kW mit Diode Single 1 St. kaufen

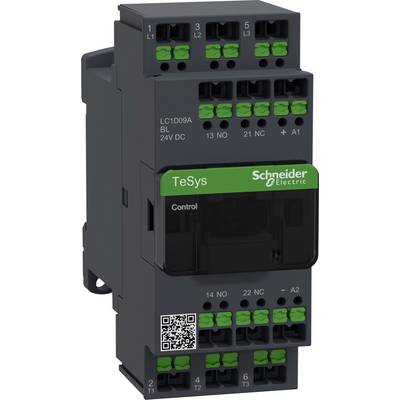

Ein dunkelgraues Schütz von Schneider Electric, Modell 'TeSys', mit grünen Klemmen und Beschriftungen. Es verfügt über Kontroll- und Anschlusspunkte.

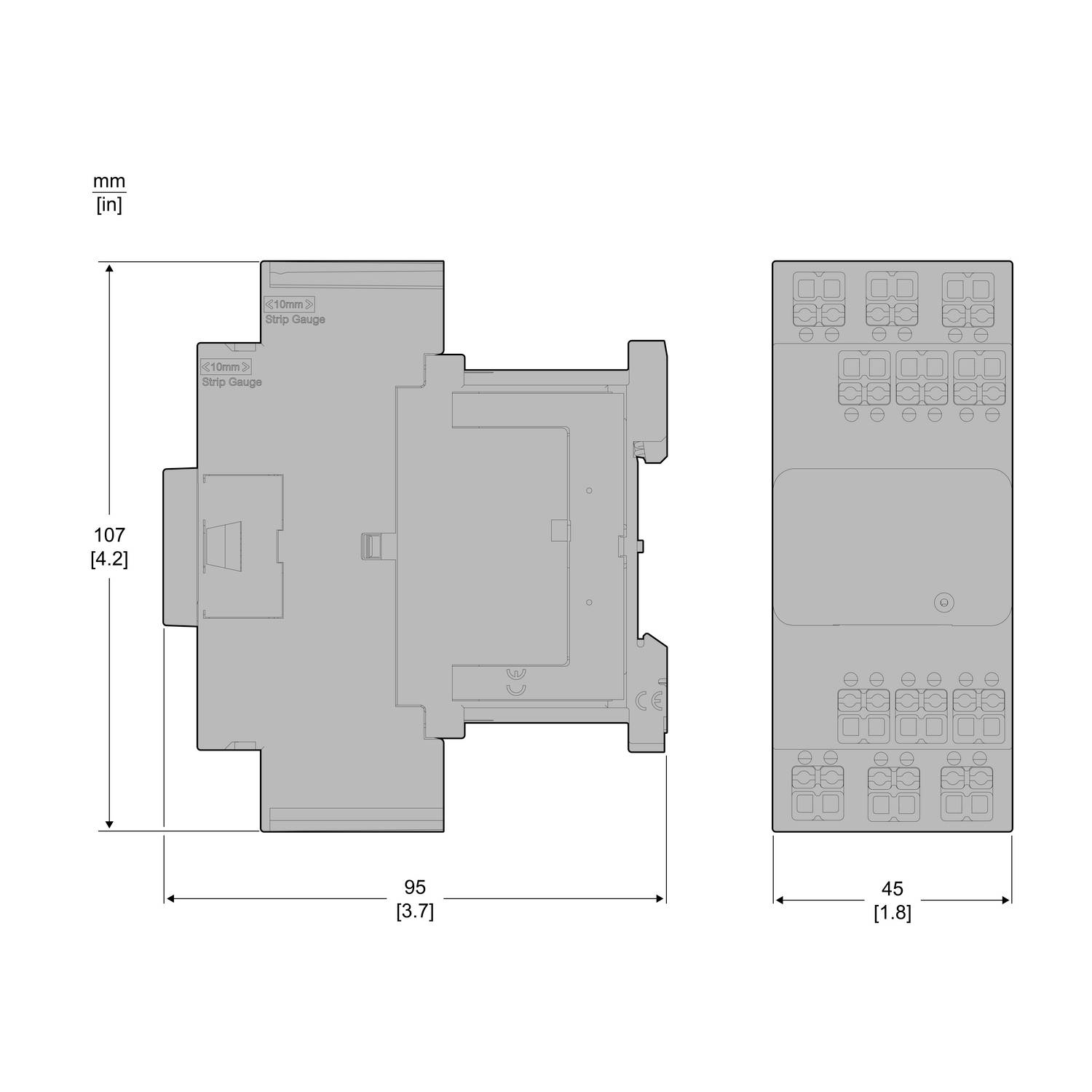

Eine technische Zeichnung zeigt die Front- und Seitenansicht eines Geräts mit den Maßen 107 mm Höhe, 95 mm Breite, 45 mm Tiefe.

1/2

Produkt-Art

Leistungsschütz

Polzahl

3polig

Leistung

4 kW

Anschluss

Snap-In

Verpackungsart

Single

Datenblatt (PDF)

Sofort-Lieferung Fr., 2. Okt.

3 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

63,91 €

zzgl. MwSt.

Nur noch 3 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mo., 5. Okt.

62 Stück

4,95 € Versand

Versand

62,18 €

52,09 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Leistungsschütz LC1D 3p, +1S+1Ö, 4 kW, 9 A, 400 V AC3, Spule 24 V DC geringe Leistungsaufnahme, SNAP IN

TeSys Deca Schütze und Motorschutzschalter mit innovativer SNAP IN Anschlusstechnik
Die SNAP IN Anschlussklemme schließt mit einem Klick, sobald der Leiter korrekt eingeführt ist
Optische und haptische Rückmeldung der Verdrahtung
Flexible und starre Leiter können ohne Aderendhülse eingeführt werden
Werkzeuglos und intuitiv bedienbar
Sichere Verdrahtung auch bei starken Vibrationen, kein Nachziehen erforderlich
"Ready to Robot" z. B. für den automatisierten Schaltschrankbau

Technische Daten

Bemessungssteuerspeisespannung Us bei DC: 24 VSpannungsart zur Betätigung: DCAnzahl der Schließer als Hauptkontakte: 3Anschlussart Hauptstromkreis: sonstigeBemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 ABemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 ABemessungsbetriebsleistung bei AC-3, 400 V: 4 kWAnzahl der Hilfskontakte als Schließer: 1Anzahl der Hilfskontakte als Öffner: 1Geeignet für Reiheneinbau: neinBreite: 45 mmHöhe: 107 mmTiefe: 95 mmVerpackungseinheit: 1 StückMaße (cm): 115 × 105 × 50Bruttogewicht: 0,582 kg, Nettogewicht: 0,582 kgECLASS 7: Leistungsschütz zum Schalten von Wechselstrom (27371003)

Verpackungsart: Single

Produkt-Art: Leistungsschütz

Typ: LC1D09ABL

Polzahl: 3polig

Kontaktart: 3 Schließer

Steuerspannung (min.): 24 V/DC

Steuerspannung (max.): 24 V/DC

Steuerspannungs-Bereich: 24 - 24 V/DC

Schaltspannung (max.): 400 V/AC

Dauerstrom (max.): 25 A

: 4 kW

Besonderheiten: mit Diode

Anschluss: Snap-In

: IP20

Breite: 45 mm

Höhe: 107 mm

Tiefe: 95 mm

Abm.: (B x H x T) 45 x 107 x 95 mm

Inhalt: 1 St.

: 45 mm

: 107 mm

: 95 mm

: FALSE

: 4 kW

: 3

: 0

: 1

: 1

: 9 A

: 25 A

: 24-24 V

: sonstige

: DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3412626 Schneider Electric LC1D09ABL Leistungsschütz 3 Schließer 4 kW mit Diode Single 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3412626 Schneider Electric LC1D09ABL Leistungsschütz 3 Schließer 4 kW mit Diode Single 1 St.

Beschreibung

Leistungsschütz TeSys DECA. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A, Spule 24 V DC. Abmessung (BxHxT) 45x107x95 mm, Gewicht 0,32 kg. Kategorie AC-3, AC-1, AC-4. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle und sichere Stromverbindung mit SNAP IN Anschlussklemme. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Mit der SNAP IN Federklemme kann ein Leiter in nur einer Sekunde angeschlossen werden. Das ist eine Zeitersparnis von 96 Prozent im Vergleich zu etwa 30 Sekunden bei Schraubverbindungen. Auch gegenüber Federzugklemmen und Push-In-Systemen ist die Verdrahtung mit SNAP IN um bis zu 88 Prozent schneller
