Schneider Electric LC1D09E7 Leistungsschütz 3 Schließer 4 kW mit Hilfskontakt Piece 1 St. kaufen

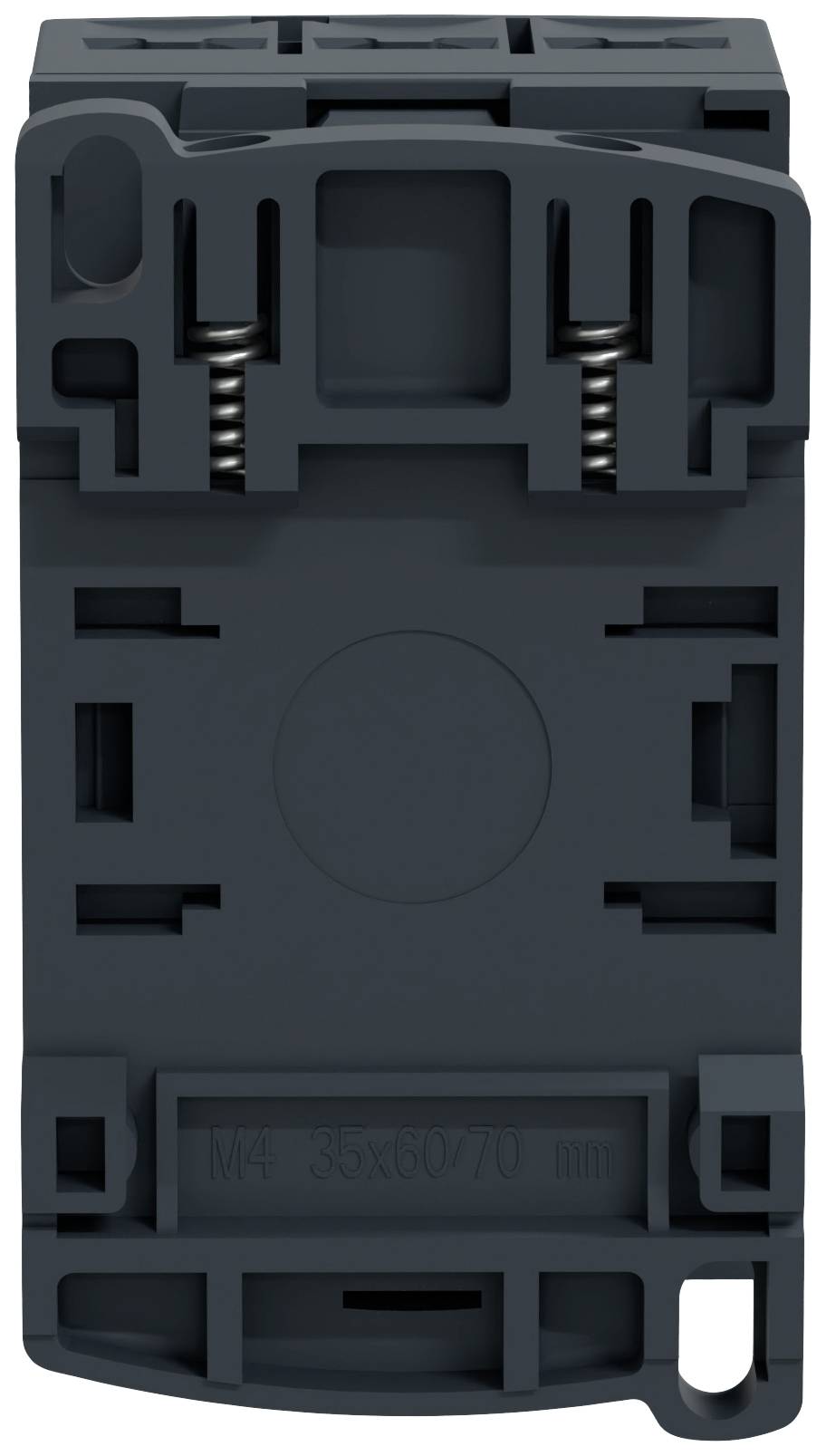

Ein schwarzer Schaltkasten mit symmetrischen, rechteckigen Aussparungen und Federn sichtbar. Oben und unten befinden sich Laschen.

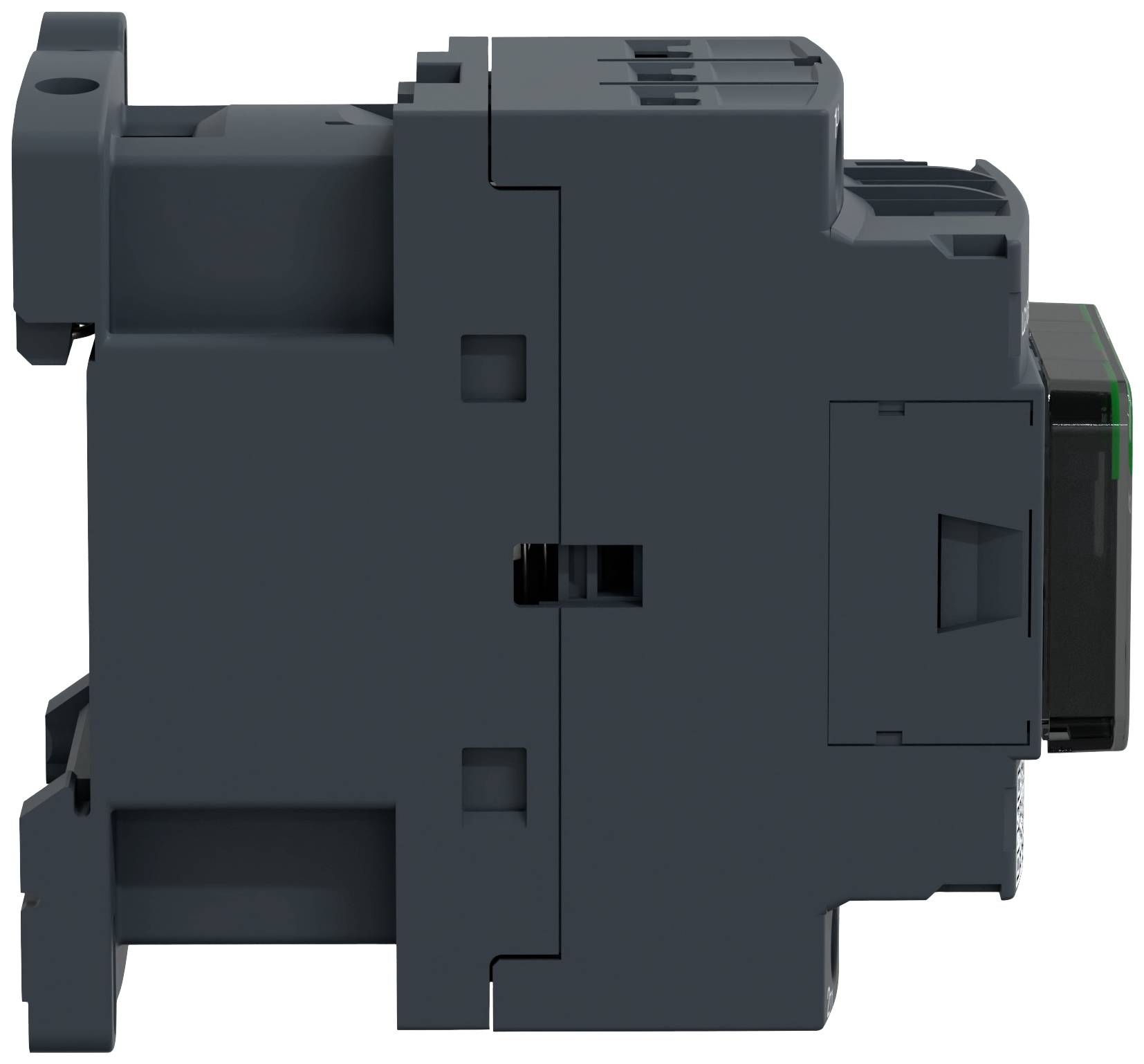

Ein schwarzer, rechteckiger elektronischer Schalter oder Relais in Seitenansicht, eventuell Teil eines industriellen Schaltschranks.

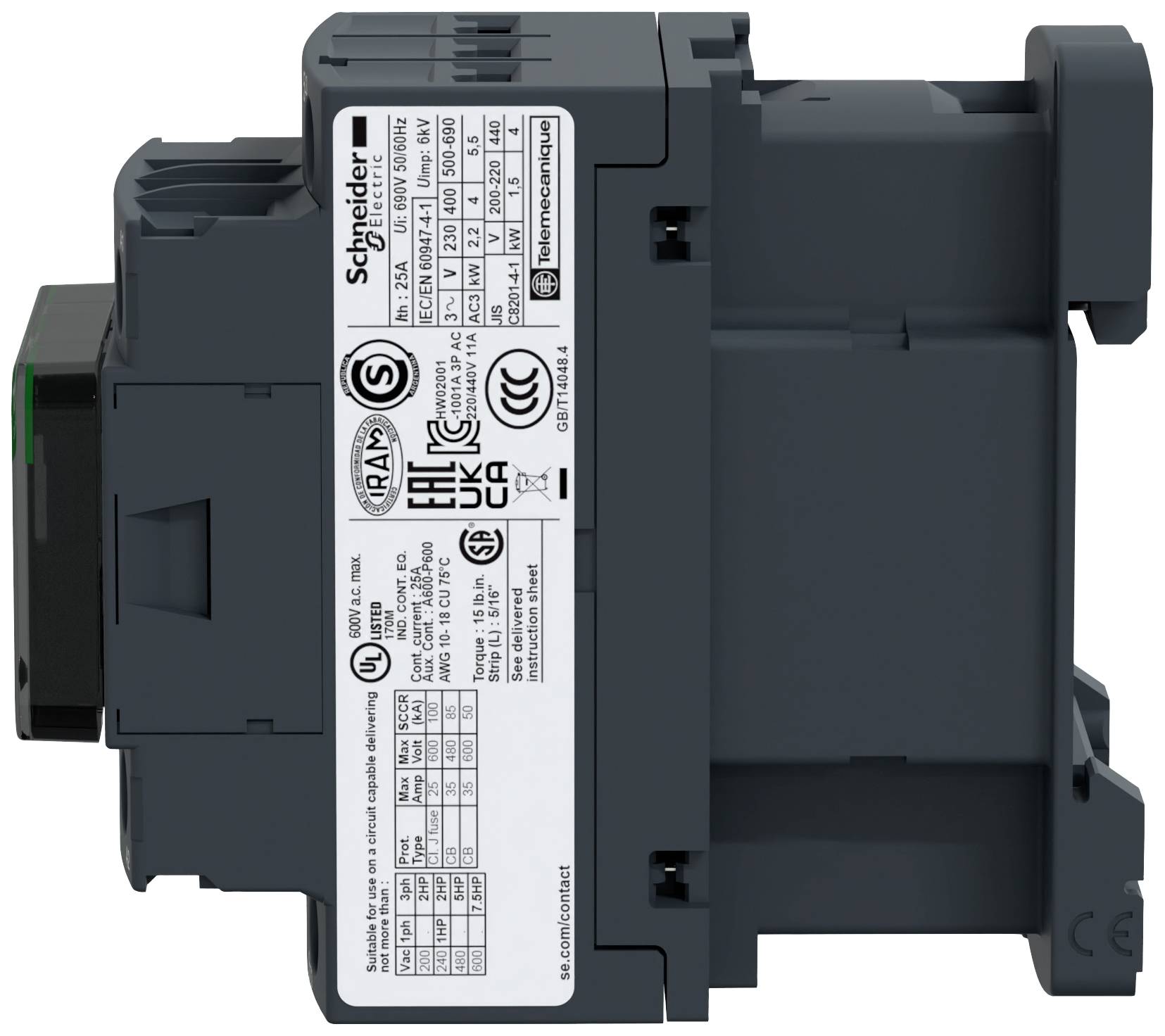

Elektrischer Leistungsschalter von Schneider Electric, Modellnummer und Spezifikationen auf dem Etikett sichtbar, dunkelgraue Farbe.

1/4

Produkt-Art

Leistungsschütz

Polzahl

3polig

Leistung

4 kW

Anschluss

Schraubklemme

Verpackungsart

Piece

Datenblatt (PDF)

Lieferung Do., 3. Sept.

10 Stück

Verkauf und Versand:

One4Business Solutions GmbH AGB

Anzahl

Stück

Gesamt

35,50 €

zzgl. MwSt.

5,15 €

Nur noch 10 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung Di., 1. Sept.

24 Stück

Versand

37,81 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Schneider Electric LC1D09E7 Hilfskontakt

TeSys D Schütz 3polig (3 Schließer)
Für Motorsteuerungsanwendungen bis zu 9 A/690 V AC-3/3e (4 kW bei 400 V)
48-V-50/60-Hz-Wechselstromspule
Integrierte 1 Schließer + 1 Öffner-Hilfskontakte (Öffner-Spiegelzertifizierung)
Anschluss über Schraubklemmen
Für Betriebsraten bis 3600 Zyklen/Stunde und Umgebungen bis 60 °C

Technische Daten

Bemessungssteuerspeisespannung Us bei AC 50 Hz: 48 VBemessungssteuerspeisespannung Us bei AC 60 Hz: 48 VSpannungsart zur Betätigung: ACAnzahl der Schließer als Hauptkontakte: 3Anschlussart Hauptstromkreis: SchraubanschlussBetriebsspannung bei AC 50 Hz: 440 VBetriebsspannung bei AC 60 Hz: 440 VBemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 ABemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 ABemessungsbetriebsleistung bei AC-3, 400 V: 4 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V: 6 ABemessungsbetriebsleistung bei AC-4, 400 V: 2,2 kWAnzahl der Hilfskontakte als Schließer: 1Anzahl der Hilfskontakte als Öffner: 1Geeignet für Reiheneinbau: neinBreite: 45 mmHöhe: 77 mmTiefe: 86 mmVerpackungseinheit: 1 StückMaße (cm): 112 × 92 × 50Bruttogewicht: 0,358 kg, Nettogewicht: 0,358 kgECLASS 7: Leistungsschütz zum Schalten von Wechselstrom (27371003)

Verpackungsart: Piece

Produkt-Art: Leistungsschütz

Typ: LC1D09E7

Polzahl: 3polig

Kontaktart: 3 Schließer

Steuerspannung (min.): 48 V/AC

Steuerspannung (max.): 48 V/AC

Steuerspannungs-Bereich: 48 - 48 V/AC

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 9 A

: 4 kW

Besonderheiten: mit Hilfskontakt

Anschluss: Schraubklemme

Max. Temperatur: 60 °C

Breite: 45 mm

Höhe: 77 mm

Tiefe: 86 mm

Abm.: (B x H x T) 45 x 77 x 86 mm

Inhalt: 1 St.

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1978615 Schneider Electric LC1D09E7 Leistungsschütz 3 Schließer 4 kW mit Hilfskontakt Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1978615 Schneider Electric LC1D09E7 Leistungsschütz 3 Schließer 4 kW mit Hilfskontakt Piece 1 St.

Beschreibung

TeSys D Schütz 3polig (3 Schließer) für Motorsteuerungsanwendungen bis zu 9 A/690 V AC-3/3e (4 kW bei 400 V). Es bietet eine 48-V-50/60-Hz-Wechselstromspule, integrierte 1 Schließer + 1 Öffner-Hilfskontakte (Öffner-Spiegelzertifizierung), Anschluss über Schraubklemmen. Für Betriebsraten bis 3600 Zyklen/Stunde und Umgebungen bis 60 °C bietet es hohe Zuverlässigkeit und Langlebigkeit für anspruchsvolle Anwendungen.
