Schneider Electric LC1D188P7 Leistungsschütz 7.5 kW mit Hilfskontakt Piece 1 St. kaufen

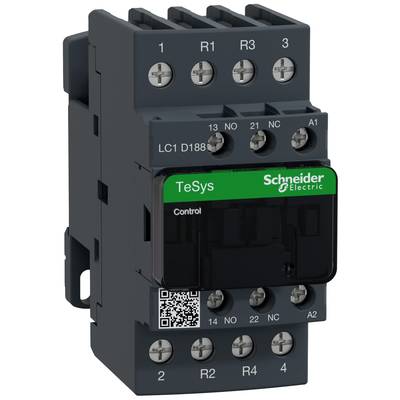

Ein elektrischer Schütz von Schneider Electric aus der TeSys Reihe, Modell LC1 D188, zeigt Anschlüsse und Steuerung auf der Vorderseite.

Schwarzes elektrisches Bauteil, rechteckige Form, mit metallischen Federkontakten. Oberseite zeigt rasterförmiges Muster.

'Seitliche Ansicht eines schwarzen elektrischen Schalters oder Relais in einem kompakten, blockförmigen Design.'

Ein schwarzes elektrisches Gerät mit mehreren Zertifizierungsaufklebern und technischen Daten auf der Seite. Es ist für den industriellen Einsatz konzipiert.

1/4

Produkt-Art

Leistungsschütz

Polzahl

4polig

Leistung

7.5 kW

Anschluss

Schraubklemme

Verpackungsart

Piece

Datenblatt (PDF)

Lieferung Mi., 2. Sept.

13 Stück

Verkauf und Versand:

Elektro4000.de AGB

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (71,05 € / Stück)

71,05 €

zzgl. MwSt.

5,64 €

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung Di., 1. Sept.

13 Stück

Versand

75,62 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Schneider Electric LC1D188P7 Hilfskontakt

TeSys D Schütz 4polig (2 Schließer + 2 Öffner)
Für nicht-induktive Lastanwendungen bis 32 A/690 V AC-1
230-V-50/60-Hz-Wechselstromspule
Integrierte 1 Schließer + 1 Öffner-Hilfskontakte (Öffner-Spiegelzertifizierung)
Anschluss über Schraubklemmen
Für Betriebsraten bis 3600 Zyklen/Stunde und Umgebungen bis 60 °C

Technische Daten

Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 VBemessungssteuerspeisespannung Us bei AC 60 Hz: 230 VSpannungsart zur Betätigung: ACAnzahl der Öffner als Hauptkontakte: 2Anzahl der Schließer als Hauptkontakte: 2Anschlussart Hauptstromkreis: SchraubanschlussBetriebsspannung bei AC 50 Hz: 440 VBetriebsspannung bei AC 60 Hz: 440 VBemessungsbetriebsstrom Ie bei AC-1, 400 V: 32 ABemessungsbetriebsstrom Ie bei AC-3, 400 V: 18 ABemessungsbetriebsleistung bei AC-3, 400 V: 7,5 kWAnzahl der Hilfskontakte als Schließer: 1Anzahl der Hilfskontakte als Öffner: 1Geeignet für Reiheneinbau: neinBreite: 45 mmHöhe: 91 mmTiefe: 99 mmVerpackungseinheit: 1 StückMaße (cm): 120 × 95 × 55Bruttogewicht: 0,469 kg, Nettogewicht: 0,469 kgECLASS 7: Leistungsschütz zum Schalten von Wechselstrom (27371003)

Verpackungsart: Piece

Produkt-Art: Leistungsschütz

Typ: LC1D188P7

Polzahl: 4polig

Steuerspannung (max.): 230 V/AC

Steuerspannungs-Bereich: 230 V/AC (max)

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 32 A

: 7.5 kW

Besonderheiten: mit Hilfskontakt

Anschluss: Schraubklemme

Max. Temperatur: 60 °C

Breite: 45 mm

Höhe: 91 mm

Tiefe: 99 mm

Abm.: (B x H x T) 45 x 91 x 99 mm

Inhalt: 1 St.

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1978948 Schneider Electric LC1D188P7 Leistungsschütz 7.5 kW mit Hilfskontakt Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1978948 Schneider Electric LC1D188P7 Leistungsschütz 7.5 kW mit Hilfskontakt Piece 1 St.

Beschreibung

TeSys D Schütz 4polig (2 Schließer + 2 Öffner) für nicht-induktive Lastanwendungen bis 32 A/690 V AC-1. Es verfügt über eine 230-V-50/60-Hz-Wechselstromspule, integrierte 1 Schließer + 1 Öffner-Hilfskontakte (Öffner-Spiegelzertifizierung), Anschluss über Schraubklemmen. Für Betriebsraten bis 3600 Zyklen/Stunde und Umgebungen bis 60 °C bietet es eine hohe Zuverlässigkeit und Haltbarkeit.
