Schneider Electric LC1D18AP7 Leistungsschütz 3 Schließer 7.5 kW 1 St. kaufen

'Schneider Electric Steuerrelais LC1D18A mit grün-schwarzem Design und QR-Code. Einsatz in elektrischen Schaltkreisen.'

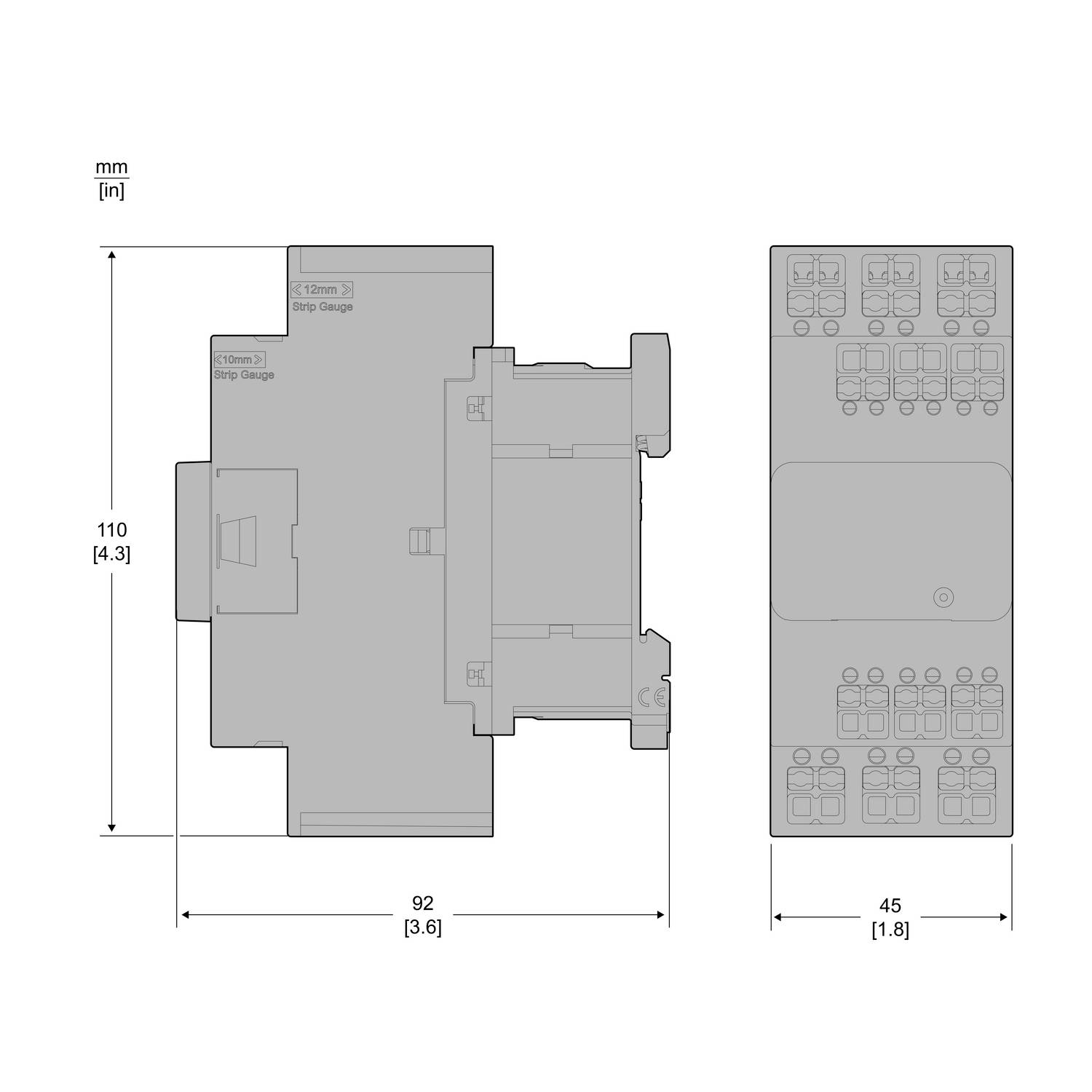

Technische Zeichnung eines elektrischen Bauteils mit Maßen: 110 mm Höhe, 92 mm Breite, 45 mm Tiefe. Zeigt Anschlussdetails.

1/2

Produkt-Art

Leistungsschütz

Polzahl

3polig

Leistung

7.5 kW

Anschluss

Snap-In

Typ

LC1D18AP7

Datenblatt (PDF)

Sofort-Lieferung Do., 1. Okt.

2 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

66,57 €

zzgl. MwSt.

Nur noch 2 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mo., 5. Okt.

206 Stück

4,95 € Versand

Versand

60,50 €

50,41 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Leistungsschütz LC1D 3p, +1S+1Ö, 7,5 kW, 18 A, 400 V AC3, Spule 230 V AC, SNAP IN

TeSys Deca Schütze und Motorschutzschalter mit innovativer SNAP IN Anschlusstechnik
Die SNAP IN Anschlussklemme schließt mit einem Klick, sobald der Leiter korrekt eingeführt ist
Optische und haptische Rückmeldung der Verdrahtung
Flexible und starre Leiter können ohne Aderendhülse eingeführt werden
Werkzeuglos und intuitiv bedienbar
Sichere Verdrahtung auch bei starken Vibrationen, kein Nachziehen erforderlich
"Ready to Robot" z. B. für den automatisierten Schaltschrankbau

Technische Daten

Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 VBemessungssteuerspeisespannung Us bei AC 60 Hz: 230 VSpannungsart zur Betätigung: ACAnzahl der Schließer als Hauptkontakte: 3Anschlussart Hauptstromkreis: sonstigeBetriebsspannung bei AC 50 Hz: 440 VBetriebsspannung bei AC 60 Hz: 440 VBemessungsbetriebsstrom Ie bei AC-1, 400 V: 32 ABemessungsbetriebsstrom Ie bei AC-3, 400 V: 18 ABemessungsbetriebsleistung bei AC-3, 400 V: 7,5 kWAnzahl der Hilfskontakte als Schließer: 1Anzahl der Hilfskontakte als Öffner: 1Geeignet für Reiheneinbau: neinBreite: 45 mmHöhe: 110 mmTiefe: 92 mmVerpackungseinheit: 1 StückMaße (cm): 115 × 105 × 50Bruttogewicht: 0,474 kg, Nettogewicht: 0,474 kgECLASS 7: Leistungsschütz zum Schalten von Wechselstrom (27371003)

Produkt-Art: Leistungsschütz

Typ: LC1D18AP7

Polzahl: 3polig

Kontaktart: 3 Schließer

Steuerspannung (max.): 230 V/AC

Steuerspannungs-Bereich: 230 V/AC (max)

Schaltspannung (max.): 440 V/AC

Dauerstrom (max.): 32 A

: 7.5 kW

Anschluss: Snap-In

: IP20

Breite: 45 mm

Höhe: 110 mm

Tiefe: 92 mm

Abm.: (B x H x T) 45 x 110 x 92 mm

Inhalt: 1 St.

: 45 mm

: 110 mm

: 92 mm

: FALSE

: 7.5 kW

: 3

: 0

: 1

: 1

: 18 A

: 32 A

: 230-230 V

: 230-230 V

: sonstige

: 440-440 V

: 440-440 V

: AC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3412651 Schneider Electric LC1D18AP7 Leistungsschütz 3 Schließer 7.5 kW 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3412651 Schneider Electric LC1D18AP7 Leistungsschütz 3 Schließer 7.5 kW 1 St.

Beschreibung

Leistungsschütz TeSys DECA. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 7,5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 18 A, Spule 230 V AC. Abmessung (BxHxT) 45x110x86 mm, Gewicht 0,32 kg. Kategorie AC-3, AC-1, AC-4. ohne integriertes Beschaltungsmodul. Schnelle, sichere und wartungsfreie Stromverbindung mit SNAP IN Anschlussklemme. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Mit der SNAP IN Federklemme kann ein Leiter in nur einer Sekunde angeschlossen werden. Das ist eine Zeitersparnis von 96 Prozent im Vergleich zu etwa 30 Sekunden bei Schraubverbindungen. Auch gegenüber Federzugklemmen und Push-In-Systemen ist die Verdrahtung mit SNAP IN um bis zu 88 Prozent schneller
