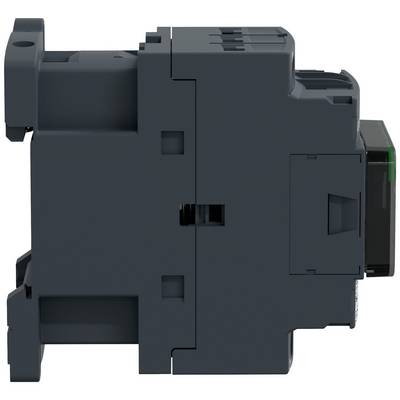

Schneider Electric LC1D18P7 Schütz 1 Schließer, 1 Öffner 440 W 230 V/AC 18 A mit Hilfskontakt Piece 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Schütz
Polzahl
3polig
Nennspannung
230 V/AC
Laststrom
18 A
Leistung
440 W
Datenblatt (PDF)
88 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
35,29 €
3
3% = 1,15 €
34,14 €
5
4% = 1,53 €
33,76 €
10
5% = 1,91 €
33,38 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (35,29 € / Stück)
35,29 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Schütz Serie LC1
- TeSys D Schütz, 3-polig (3 Schließer), für Motorsteuerungsanwendungen bis 18 A/690 V AC-3/3e (7,5 kW bei 400 V).
- Es verfügt über eine 230-V-50/60-Hz-Wechselstromspule, integrierte 1 Schließer + 1 Öffner-Hilfskontakte (Öffner-Spiegelzertifizierung), Anschluss über Schraubklemmen.
- Für Betriebsraten bis 3600 Zyklen/Stunde und Umgebungen bis 60 °C bietet es eine hohe Zuverlässigkeit und Haltbarkeit.
Technische Daten
- Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 VBemessungssteuerspeisespannung Us bei AC 60 Hz: 230 VSpannungsart zur Betätigung: ACAnzahl der Schließer als Hauptkontakte: 3Anschlussart Hauptstromkreis: SchraubanschlussBetriebsspannung bei AC 50 Hz: 440 VBetriebsspannung bei AC 60 Hz: 440 VBemessungsbetriebsstrom Ie bei AC-1, 400 V: 32 ABemessungsbetriebsstrom Ie bei AC-3, 400 V: 18 ABemessungsbetriebsleistung bei AC-3, 400 V: 7,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V: 9 ABemessungsbetriebsleistung bei AC-4, 400 V: 4 kWAnzahl der Hilfskontakte als Schließer: 1Anzahl der Hilfskontakte als Öffner: 1Geeignet für Reiheneinbau: neinBreite: 45 mmHöhe: 77 mmTiefe: 86 mmVerpackungseinheit: 1 StückMaße (cm): 114 × 95 × 52Bruttogewicht: 0,353 kg, Nettogewicht: 0,353 kgECLASS 7: Leistungsschütz zum Schalten von Wechselstrom (27371003)
- Verpackungsart
Piece
- Produkt-Art
Schütz
- Typ
LC1D18P7
- Polzahl
3polig
- Kontaktart
1 Schließer
1 Öffner
- Nennspannung
230 V/AC
- Steuerspannung (max.)
230 V/AC
- Steuerspannungs-Bereich
230 V/AC (max)
- Schaltspannung (max.)
690 V/AC
- Max. Schaltleistung
7500 W
- Dauerstrom (max.)
18 A
- Laststrom
18 A
440 W
- Besonderheiten
mit Hilfskontakt
- Montageart
Hutschiene
- Anschluss
Schraubklemme
IP2X
- Min. Temperatur
-5 °C
- Max. Temperatur
+60 °C
- Breite
45 mm
- Höhe
77 mm
- Tiefe
86 mm
- Abm.
(B x H x T) 45 x 77 x 86 mm
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1667518 Schneider Electric LC1D18P7 Schütz 1 Schließer, 1 Öffner 440 W 230 V/AC 18 A mit Hilfskontakt Piece 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1667518 Schneider Electric LC1D18P7 Schütz 1 Schließer, 1 Öffner 440 W 230 V/AC 18 A mit Hilfskontakt Piece 1 St.
Beschreibung
Schneider Electric LC1D18P7. Produktfarbe: Mehrfarbig, AC-Kontaktbewertung: 230 AC
Ausführung
- Ausstattung: 230 V, 230 V, AC, 440 V, 440 V
Lieferumfang
- Geliefert wird: Schneider Electric Leistungsschütz 18A 230VAC LC1D18P7, Verpackungseinheit: 1 Stk., EAN: 3389110349535
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
