Schneider Electric LC1D25ABL Leistungsschütz 3 Schließer 11 kW mit Diode Piece 1 St. kaufen

Elektrisches Schütz von Schneider Electric, Modell 'TeSys', grau mit grünen Anschlüssen und QR-Code auf der Vorderseite.

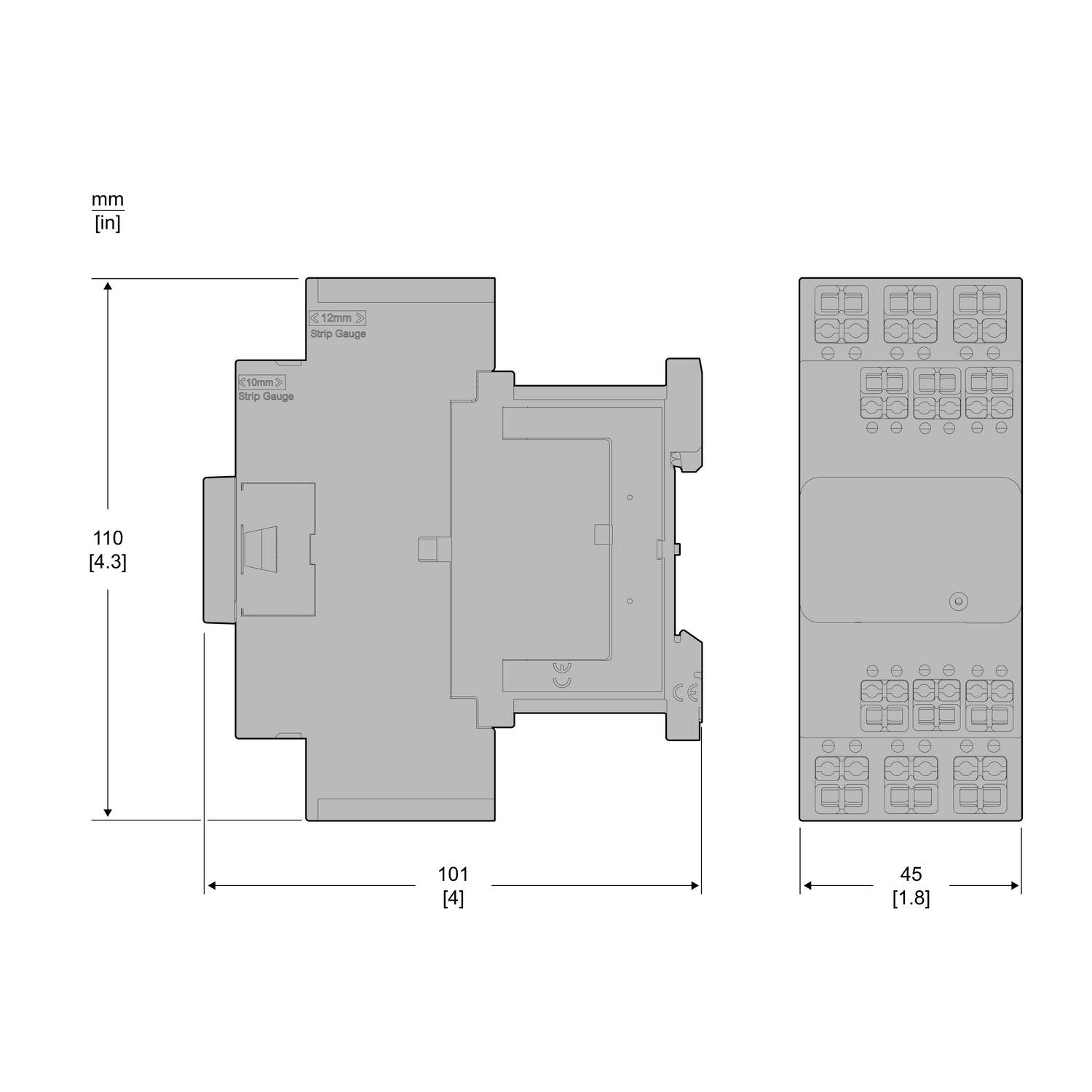

Technische Zeichnung eines Geräts mit Abmessungen: Höhe 110 mm, Breite 101 mm, Tiefe 45 mm. Zeigt Vorder- und Seitenansicht.

1/2

Produkt-Art

Leistungsschütz

Polzahl

3polig

Leistung

11 kW

Anschluss

Snap-In

Verpackungsart

Piece

Datenblatt (PDF)

Lieferung Fr., 2. Okt.

242 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (105,03 € / Stück)

130,24 €

-19 %

105,03 €

zzgl. MwSt.

Kostenfreier Versand

nur 14,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Leistungsschütz LC1D 3p, +1S+1Ö, 11 kW, 25 A, 400 V AC3, Spule 24 V DC geringe Leistungsaufnahme, SNAP IN

TeSys Deca Schütze und Motorschutzschalter mit innovativer SNAP IN Anschlusstechnik
Die SNAP IN Anschlussklemme schließt mit einem Klick, sobald der Leiter korrekt eingeführt ist
Optische und haptische Rückmeldung der Verdrahtung
Flexible und starre Leiter können ohne Aderendhülse eingeführt werden
Werkzeuglos und intuitiv bedienbar
Sichere Verdrahtung auch bei starken Vibrationen, kein Nachziehen erforderlich
"Ready to Robot" z. B. für den automatisierten Schaltschrankbau

Technische Daten

Bemessungssteuerspeisespannung Us bei DC: 24 VSpannungsart zur Betätigung: DCAnzahl der Schließer als Hauptkontakte: 3Anschlussart Hauptstromkreis: sonstigeBemessungsbetriebsstrom Ie bei AC-1, 400 V: 40 ABemessungsbetriebsstrom Ie bei AC-3, 400 V: 25 ABemessungsbetriebsleistung bei AC-3, 400 V: 11 kWAnzahl der Hilfskontakte als Schließer: 1Anzahl der Hilfskontakte als Öffner: 1Geeignet für Reiheneinbau: neinBreite: 45 mmHöhe: 85 mmTiefe: 101 mmVerpackungseinheit: 1 StückMaße (cm): 115 × 105 × 50Bruttogewicht: 0,644 kg, Nettogewicht: 0,644 kgECLASS 7: Leistungsschütz zum Schalten von Wechselstrom (27371003)

Verpackungsart: Piece

Produkt-Art: Leistungsschütz

Typ: LC1D25ABL

Polzahl: 3polig

Kontaktart: 3 Schließer

Steuerspannung (min.): 24 V/DC

Steuerspannung (max.): 24 V/DC

Steuerspannungs-Bereich: 24 - 24 V/DC

Dauerstrom (max.): 40 A

: 11 kW

Besonderheiten: mit Diode

Anschluss: Snap-In

: IP20

Breite: 45 mm

Höhe: 110 mm

Tiefe: 101 mm

Abm.: (B x H x T) 45 x 110 x 101 mm

Inhalt: 1 St.

: 45 mm

: 85 mm

: 101 mm

: FALSE

: 11 kW

: 3

: 0

: 1

: 1

: 25 A

: 40 A

: 24-24 V

: sonstige

: DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3412686 Schneider Electric LC1D25ABL Leistungsschütz 3 Schließer 11 kW mit Diode Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3412686 Schneider Electric LC1D25ABL Leistungsschütz 3 Schließer 11 kW mit Diode Piece 1 St.

Beschreibung

Leistungsschütz TeSys DECA. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 25 A, Spule 24 V DC. Abmessung (BxHxT) 45x110x95 mm, Gewicht 0,32 kg. Kategorie AC-3, AC-1, AC-4. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle, sichere und wartungsfreie Stromverbindung mit SNAP IN Anschlussklemme. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Mit der SNAP IN Federklemme kann ein Leiter in nur einer Sekunde angeschlossen werden. Das ist eine Zeitersparnis von 96 Prozent im Vergleich zu etwa 30 Sekunden bei Schraubverbindungen. Auch gegenüber Federzugklemmen und Push-In-Systemen ist die Verdrahtung mit SNAP IN um bis zu 88 Prozent schneller
