Schneider Electric LC1D25BD Schütz 1 Schließer, 1 Öffner 1 St. kaufen

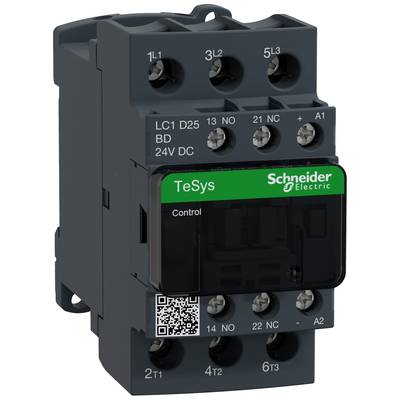

Ein schwarzer elektrischer Schütz mit grüner Beschriftung 'TeSys Control' von Schneider Electric. Ober- und unterseitig Anschlussklemmen.

Ein schwarzes, rechteckiges elektrisches Bauteil mit mehreren Klemmen oben und einer Montageöffnung unten. Geeignet für Verdrahtungssysteme.

Ein schwarzer elektrischer Leistungsschalter in seitlicher Ansicht, der in einem Schaltkasten oder einer elektrischen Anlage installiert wird.

'Schneider Electric Schutzgerät, Modell: LAD4TBDL, 5-24V, mit technischen Markierungen und Zertifizierungskennzeichen.'

1/4

Produkt-Art

Schütz

Polzahl

3polig

Anschluss

Schraubklemme

Typ

LC1D25BD

Kontaktart

1 Schließer

1 Öffner

4 Stück

Verkauf und Versand:

Conrad Electronic AGB

Anzahl

Stück

Gesamt (134,99 € / Stück)

€

nur 14,90 €

Nur noch 4 Stück verfügbar

Rechtliche Bedenken melden

Highlights & Details

Schütz Serie LC1

TeSys D Schütz, 3-polig (3 Schließer), für Motorsteuerungsanwendungen bis 25 A/690 V AC-3/3e (11 kW bei 400 V).
Es bietet eine 24-V-DC-Spule mit Überspannungsschutzmodul, eingebaute 1 Schließer + 1 Öffner-Hilfskontakte (Öffner-Spiegelzertifizierung), Anschluss über Schraubklemmklemmen.
Für Betriebsraten bis 3600 Zyklen/Stunde und Umgebungen bis 60 °C bietet es eine hohe Zuverlässigkeit und Haltbarkeit.

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Leistungsschütz LC1D 3p, +1S+1Ö, 11 kW, 25 A, 400 V AC3, Spule 24 V DC

Produkt-Art: Schütz

Typ: LC1D25BD

Polzahl: 3polig

Kontaktart: 1 Schließer
1 Öffner

Montageart: Hutschiene

Anschluss: Schraubklemme

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +50 °C

Breite: 45 mm

Höhe: 85 mm

Tiefe: 101 mm

Abm.: (B x H x T) 45 x 85 x 101 mm

Inhalt: 1 St.

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1667389 Schneider Electric LC1D25BD Schütz 1 Schließer, 1 Öffner 1 St.

Beschreibung

Leistungsschütz
Baugröße: TeSys D/Deca
Betriebsleistung bei AC-3/400 V: 11 kW
Halteleistung: 5,4 W
Hilfskontakt: 1 x Öffner/Schließer
Steuerspannung: 24 V DC
Betriebsstrom: 25 A
Anschluss: Schraubklemmen

Das kompakte Leistungsschütz TeSys LC1D25BD von Schneider Electric kann bis zu einer Leistung von 11 kW bei AC-3/400 V eingesetzt werden. Das Leistungsschütz arbeitet mit einer Steuerspeisespannung von 24 V DC sowie einem Betriebsstrom von 25 A und verfügt über einen Öffner und einen Schließer als Hilfskontakte. Der Anschluss erfolgt über Schraubklemmen. Eingesetzt wird das Leistungsschütz LC1D25BD in der Automatisierungs- und Steuerungstechnik, besonders in der Steuerung von Motoren und Anlagen und beim Einschalten von elektrischen Heizungen.
