Schneider Electric LC1D25BD Schütz 1 Schließer, 1 Öffner 1 St. kaufen

Ein schwarzer elektrischer Schütz mit grüner Beschriftung 'TeSys Control' von Schneider Electric. Ober- und unterseitig Anschlussklemmen.

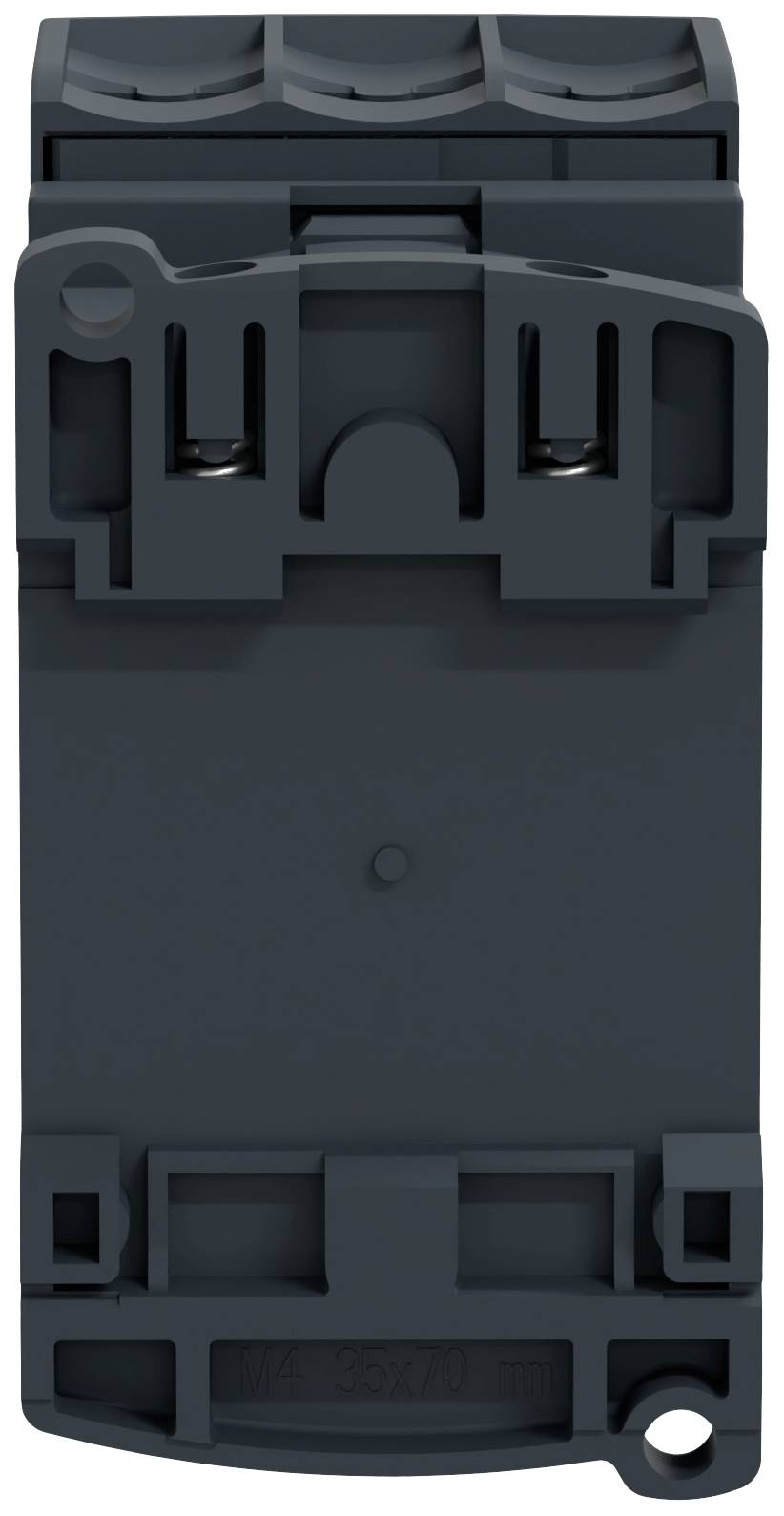

Ein schwarzes, rechteckiges elektrisches Bauteil mit mehreren Klemmen oben und einer Montageöffnung unten. Geeignet für Verdrahtungssysteme.

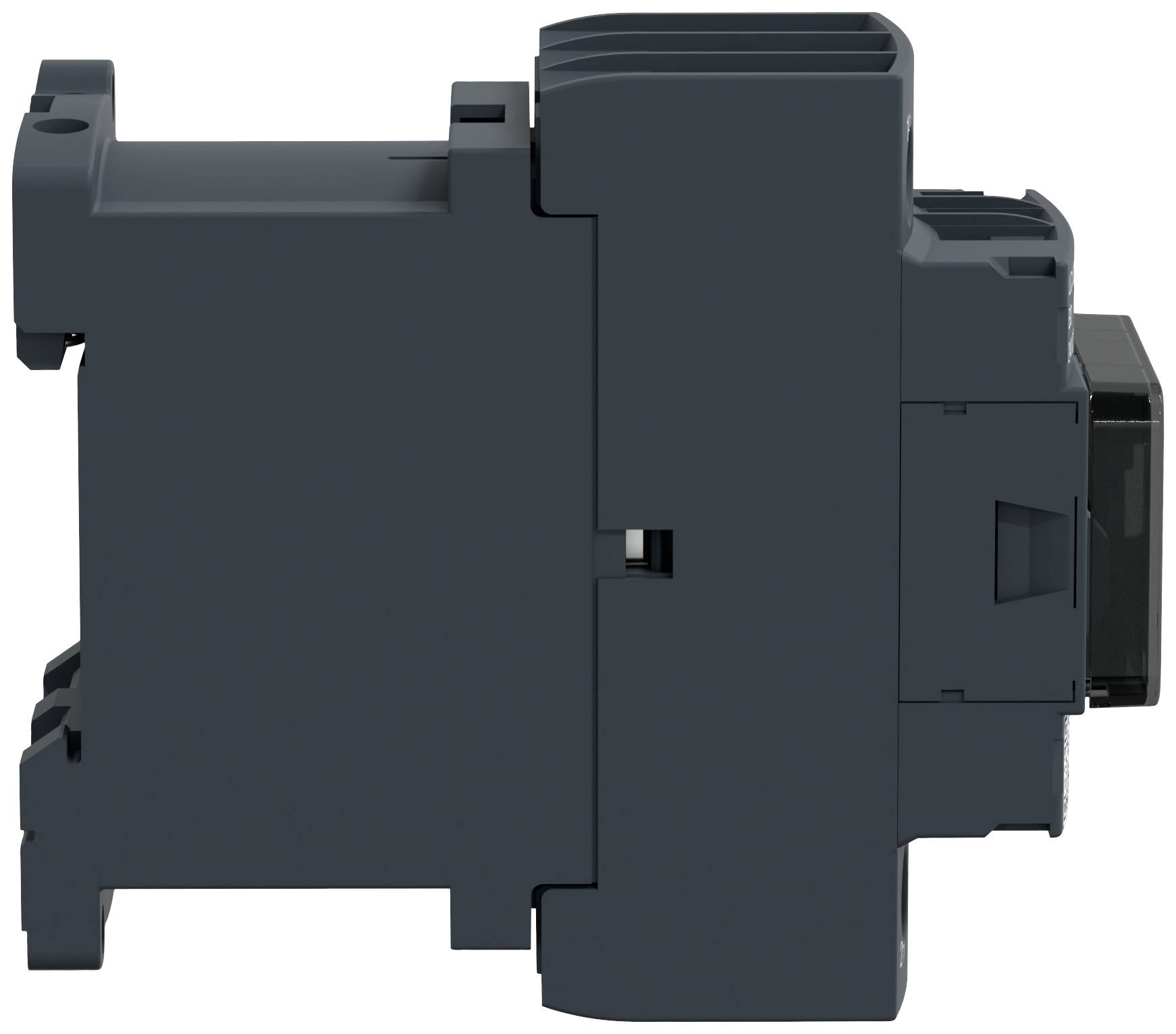

Ein schwarzer elektrischer Leistungsschalter in seitlicher Ansicht, der in einem Schaltkasten oder einer elektrischen Anlage installiert wird.

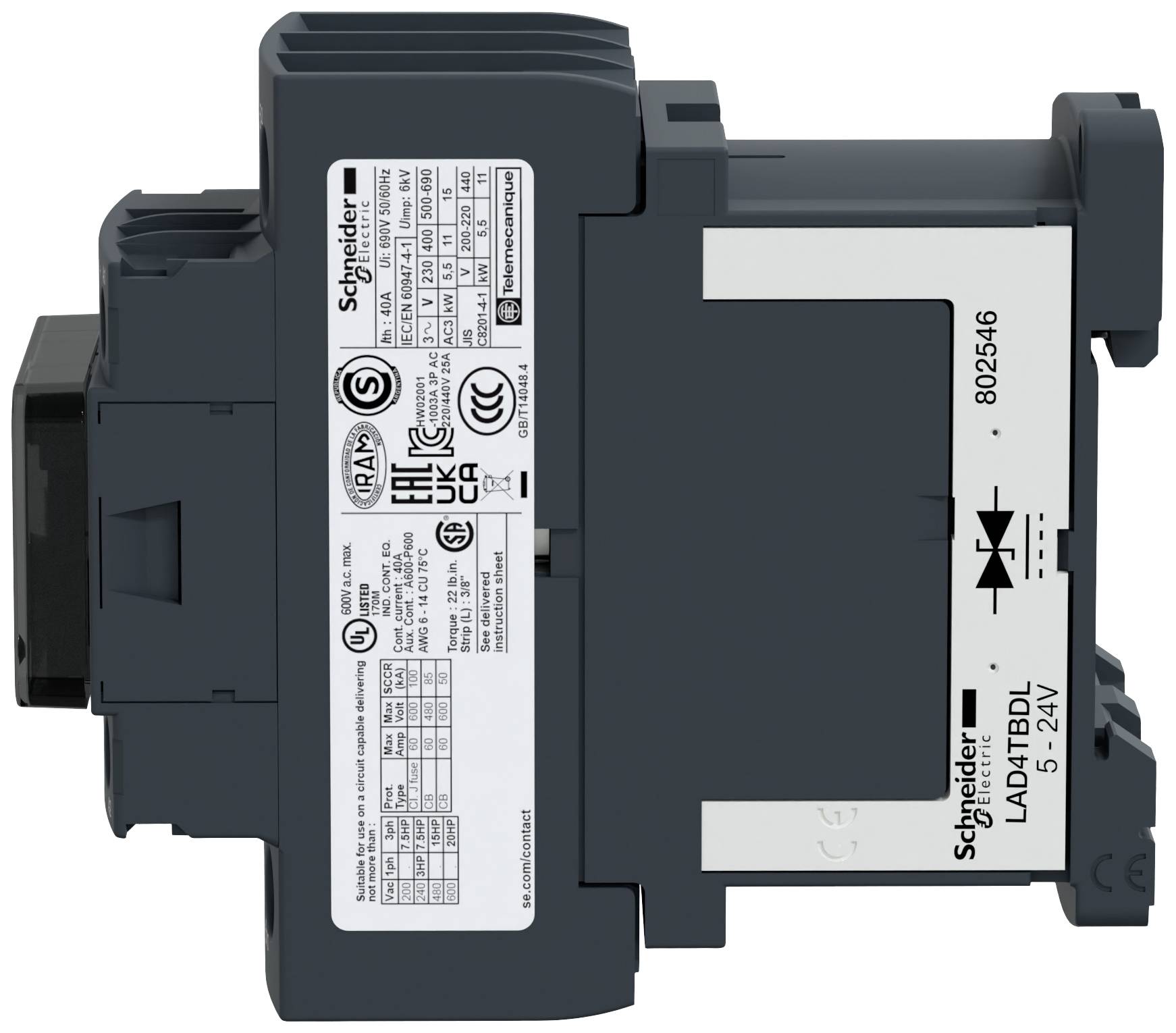

'Schneider Electric Schutzgerät, Modell: LAD4TBDL, 5-24V, mit technischen Markierungen und Zertifizierungskennzeichen.'

1/4

Produkt-Art

Schütz

Polzahl

3polig

Anschluss

Schraubklemme

Typ

LC1D25BD

Kontaktart

1 Schließer

1 Öffner

Sofort-Lieferung morgen

4 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (113,44 € / Stück)

113,44 €

zzgl. MwSt.

Kostenfreier Versand

nur 14,90 €

Nur noch 4 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Schütz Serie LC1

TeSys D Schütz, 3-polig (3 Schließer), für Motorsteuerungsanwendungen bis 25 A/690 V AC-3/3e (11 kW bei 400 V).
Es bietet eine 24-V-DC-Spule mit Überspannungsschutzmodul, eingebaute 1 Schließer + 1 Öffner-Hilfskontakte (Öffner-Spiegelzertifizierung), Anschluss über Schraubklemmklemmen.
Für Betriebsraten bis 3600 Zyklen/Stunde und Umgebungen bis 60 °C bietet es eine hohe Zuverlässigkeit und Haltbarkeit.

Technische Daten

Bemessungssteuerspeisespannung Us bei DC: 24 VSpannungsart zur Betätigung: DCAnzahl der Schließer als Hauptkontakte: 3Anschlussart Hauptstromkreis: SchraubanschlussBemessungsbetriebsstrom Ie bei AC-1, 400 V: 40 ABemessungsbetriebsstrom Ie bei AC-3, 400 V: 25 ABemessungsbetriebsleistung bei AC-3, 400 V: 11 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V: 12 ABemessungsbetriebsleistung bei AC-4, 400 V: 5,5 kWAnzahl der Hilfskontakte als Schließer: 1Anzahl der Hilfskontakte als Öffner: 1Geeignet für Reiheneinbau: neinBreite: 45 mmHöhe: 85 mmTiefe: 101 mmVerpackungseinheit: 1 StückMaße (cm): 113 × 93 × 50Bruttogewicht: 0,586 kg, Nettogewicht: 0,586 kgECLASS 7: Leistungsschütz zum Schalten von Wechselstrom (27371003)

Produkt-Art: Schütz

Typ: LC1D25BD

Polzahl: 3polig

Kontaktart: 1 Schließer
1 Öffner

Montageart: Hutschiene

Anschluss: Schraubklemme

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +50 °C

Breite: 45 mm

Höhe: 85 mm

Tiefe: 101 mm

Abm.: (B x H x T) 45 x 85 x 101 mm

Inhalt: 1 St.

UKCA: Ja

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1667389 Schneider Electric LC1D25BD Schütz 1 Schließer, 1 Öffner 1 St.

Beschreibung

Leistungsschütz
Baugröße: TeSys D/Deca
Betriebsleistung bei AC-3/400 V: 11 kW
Halteleistung: 5,4 W
Hilfskontakt: 1 x Öffner/Schließer
Steuerspannung: 24 V DC
Betriebsstrom: 25 A
Anschluss: Schraubklemmen

Das kompakte Leistungsschütz TeSys LC1D25BD von Schneider Electric kann bis zu einer Leistung von 11 kW bei AC-3/400 V eingesetzt werden. Das Leistungsschütz arbeitet mit einer Steuerspeisespannung von 24 V DC sowie einem Betriebsstrom von 25 A und verfügt über einen Öffner und einen Schließer als Hilfskontakte. Der Anschluss erfolgt über Schraubklemmen. Eingesetzt wird das Leistungsschütz LC1D25BD in der Automatisierungs- und Steuerungstechnik, besonders in der Steuerung von Motoren und Anlagen und beim Einschalten von elektrischen Heizungen.
