Schneider Electric LC1D25F7 Leistungsschütz 3 Schließer 11 kW mit Hilfskontakt 1 St. kaufen

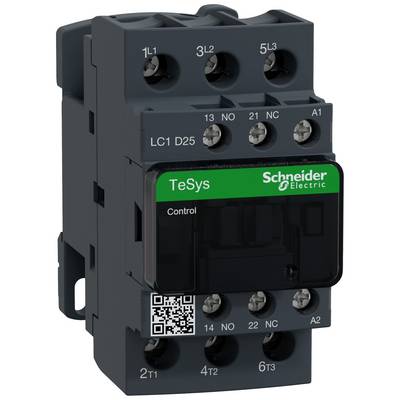

Schütz von Schneider Electric der Serie TeSys, Modell LC1D25, mit mehreren Anschlussklemmen. Es hat ein QR-Code auf der Vorderseite.

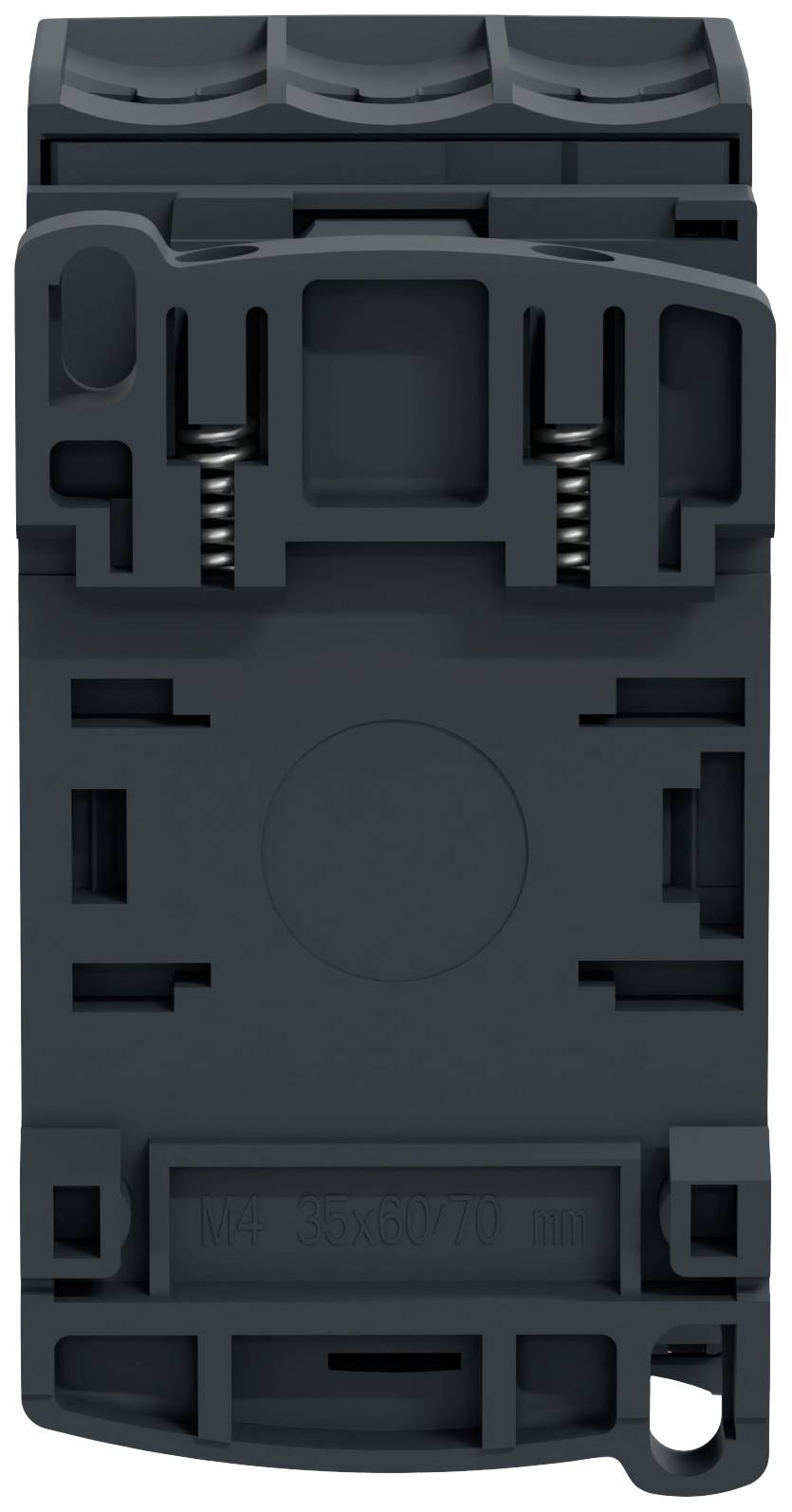

Ein schwarzer Kunststoffadapter mit Steckverbindungen und Federn, typisch verwendet zur Befestigung von elektrischen Geräten an Schienen.

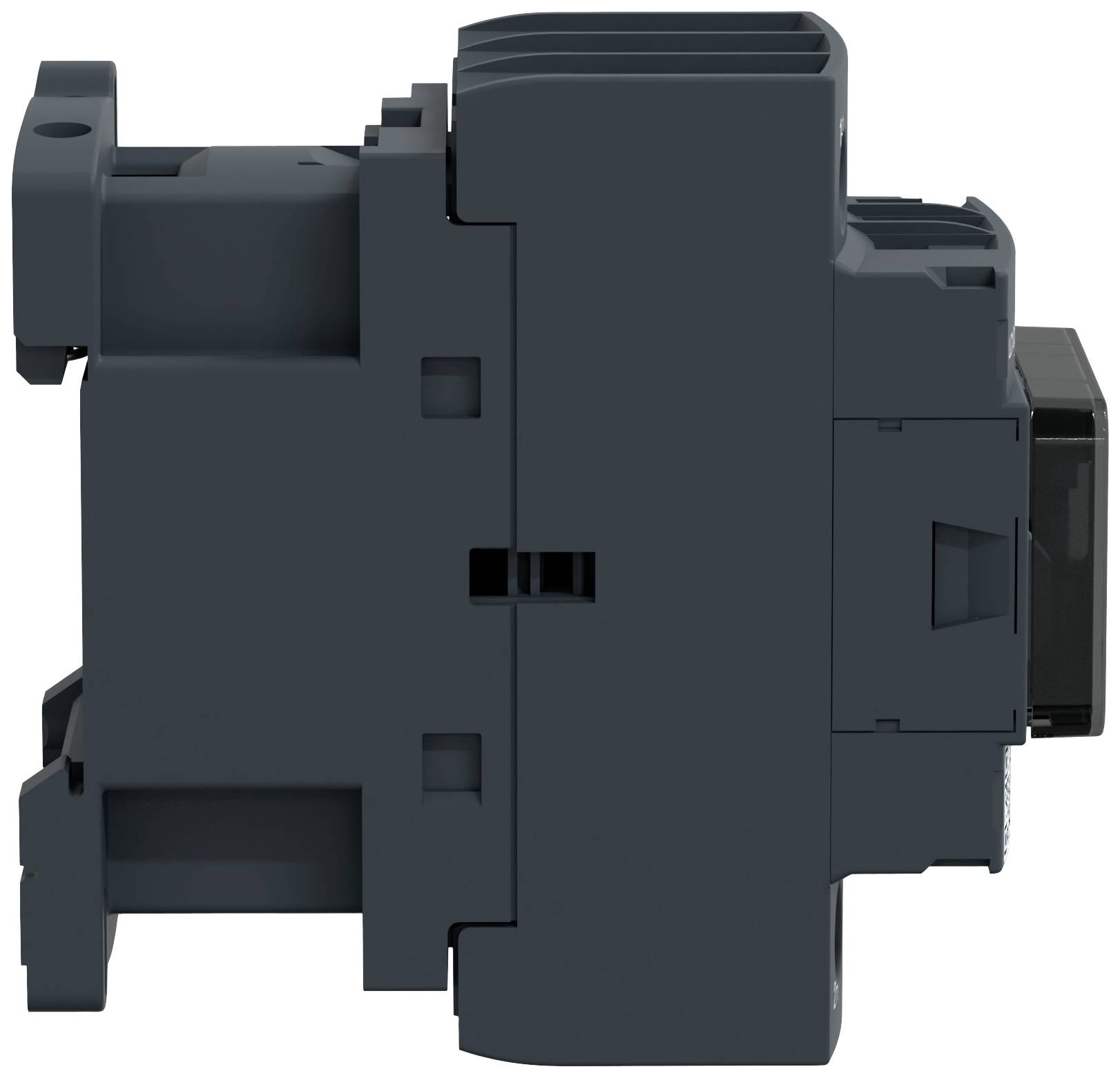

Ein schwarzer elektrischer Schalter mit geriffelter Kante und schlanken Linien, Seitenansicht.

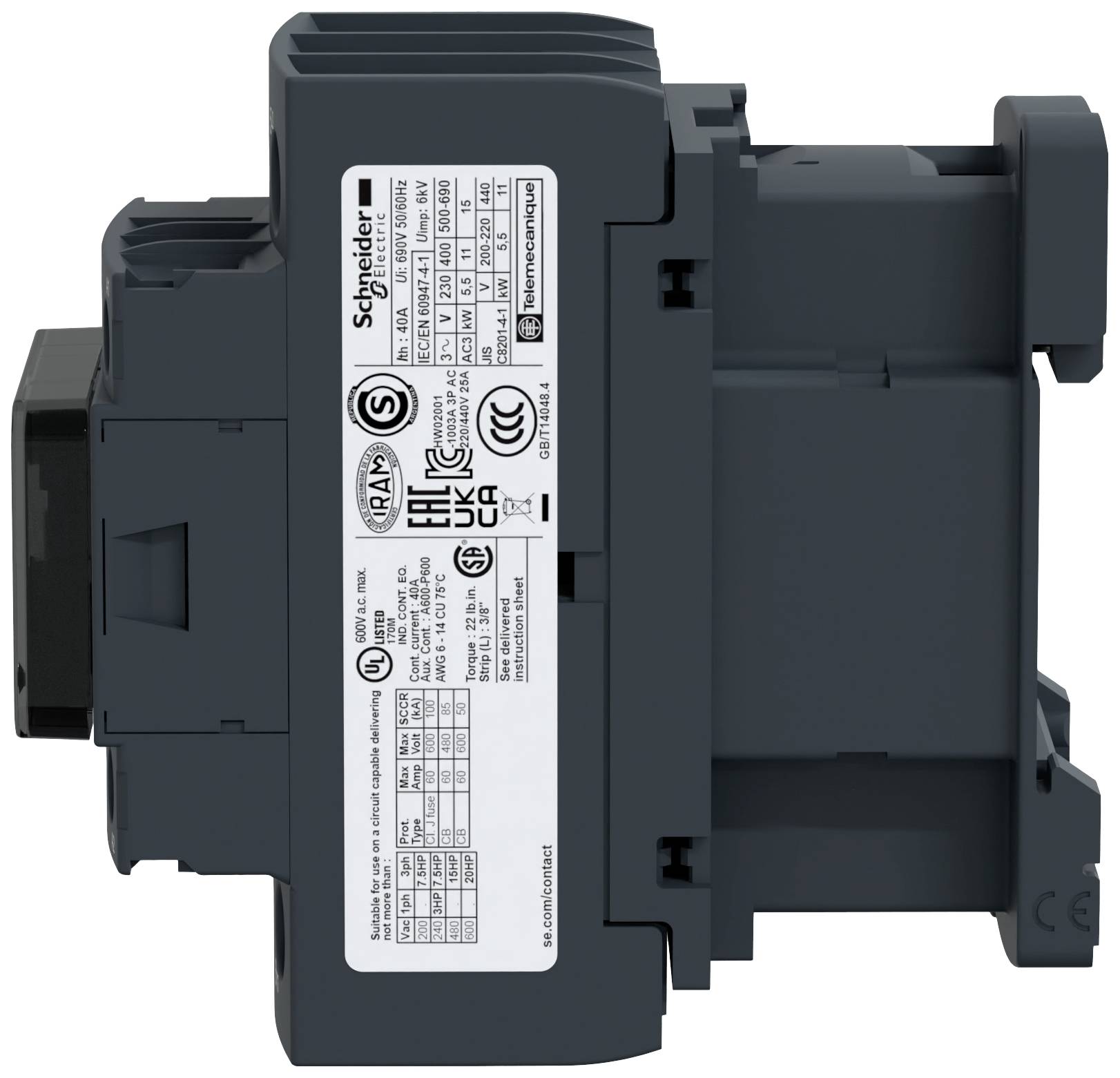

Grauer elektrischer Leistungsschalter mit Produktetikett; verschiedene Zertifizierungszeichen sichtbar.

1/4

Produkt-Art

Leistungsschütz

Polzahl

3polig

Leistung

11 kW

Anschluss

Schraubklemme

Typ

LC1D25F7

Datenblatt (PDF)

Sofort-Lieferung Di., 1. Sept.

13 Stück

Verkauf und Versand:

cetra IT Europe GmbH AGB

Anzahl

Stück

Gesamt

72,47 €

zzgl. MwSt.

7,48 €

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung Di., 1. Sept.

7 Stück

Versand

80,66 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Schneider Electric Schütz LC1D25F7 3polig 25A 110V 50/60HZ 1S/1OE

TeSys D Schütz 3polig (3 Schließer)
Für Motorsteuerungsanwendungen bis 25 A/690 V AC-3/3e (11 kW bei 400 V)
110-V-50/60-Hz-Wechselstromspule
Integrierte 1 Schließer + 1 Öffner-Hilfskontakte (Öffner-Spiegelzertifizierung)
Anschluss über Schraubklemmen
Für Betriebsraten bis 3600 Zyklen/Stunde und Umgebungen bis 60 °C

Technische Daten

Bemessungssteuerspeisespannung Us bei AC 50 Hz: 110 VBemessungssteuerspeisespannung Us bei AC 60 Hz: 110 VSpannungsart zur Betätigung: ACAnzahl der Schließer als Hauptkontakte: 3Anschlussart Hauptstromkreis: SchraubanschlussBetriebsspannung bei AC 50 Hz: 440 VBetriebsspannung bei AC 60 Hz: 440 VBemessungsbetriebsstrom Ie bei AC-1, 400 V: 40 ABemessungsbetriebsstrom Ie bei AC-3, 400 V: 25 ABemessungsbetriebsleistung bei AC-3, 400 V: 11 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V: 12 ABemessungsbetriebsleistung bei AC-4, 400 V: 5,5 kWAnzahl der Hilfskontakte als Schließer: 1Anzahl der Hilfskontakte als Öffner: 1Geeignet für Reiheneinbau: neinBreite: 45 mmHöhe: 85 mmTiefe: 92 mmVerpackungseinheit: 1 StückMaße (cm): 110 × 90 × 52Bruttogewicht: 0,415 kg, Nettogewicht: 0,415 kgECLASS 7: Leistungsschütz zum Schalten von Wechselstrom (27371003)

Produkt-Art: Leistungsschütz

Typ: LC1D25F7

Polzahl: 3polig

Kontaktart: 3 Schließer

Steuerspannung (min.): 110 V/AC

Steuerspannung (max.): 110 V/AC

Steuerspannungs-Bereich: 110 - 110 V/AC

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 40 A

: 11 kW

Besonderheiten: mit Hilfskontakt

Anschluss: Schraubklemme

Max. Temperatur: 60 °C

Breite: 45 mm

Höhe: 85 mm

Tiefe: 92 mm

Abm.: (B x H x T) 45 x 85 x 92 mm

Inhalt: 1 St.

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1979059 Schneider Electric LC1D25F7 Leistungsschütz 3 Schließer 11 kW mit Hilfskontakt 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1979059 Schneider Electric LC1D25F7 Leistungsschütz 3 Schließer 11 kW mit Hilfskontakt 1 St.

Beschreibung

TeSys D Schütz 3polig (3 Schließer) für Motorsteuerungsanwendungen bis 25 A/690 V AC-3/3e (11 kW bei 400 V). Es bietet eine 110-V-50/60-Hz-Wechselstromspule, integrierte 1 Schließer + 1 Öffner-Hilfskontakte (Öffner-Spiegelzertifizierung), Anschluss über Schraubklemmen. Für Betriebsraten bis 3600 Zyklen/Stunde und Umgebungen bis 60 °C bietet es eine hohe Zuverlässigkeit und Haltbarkeit.
