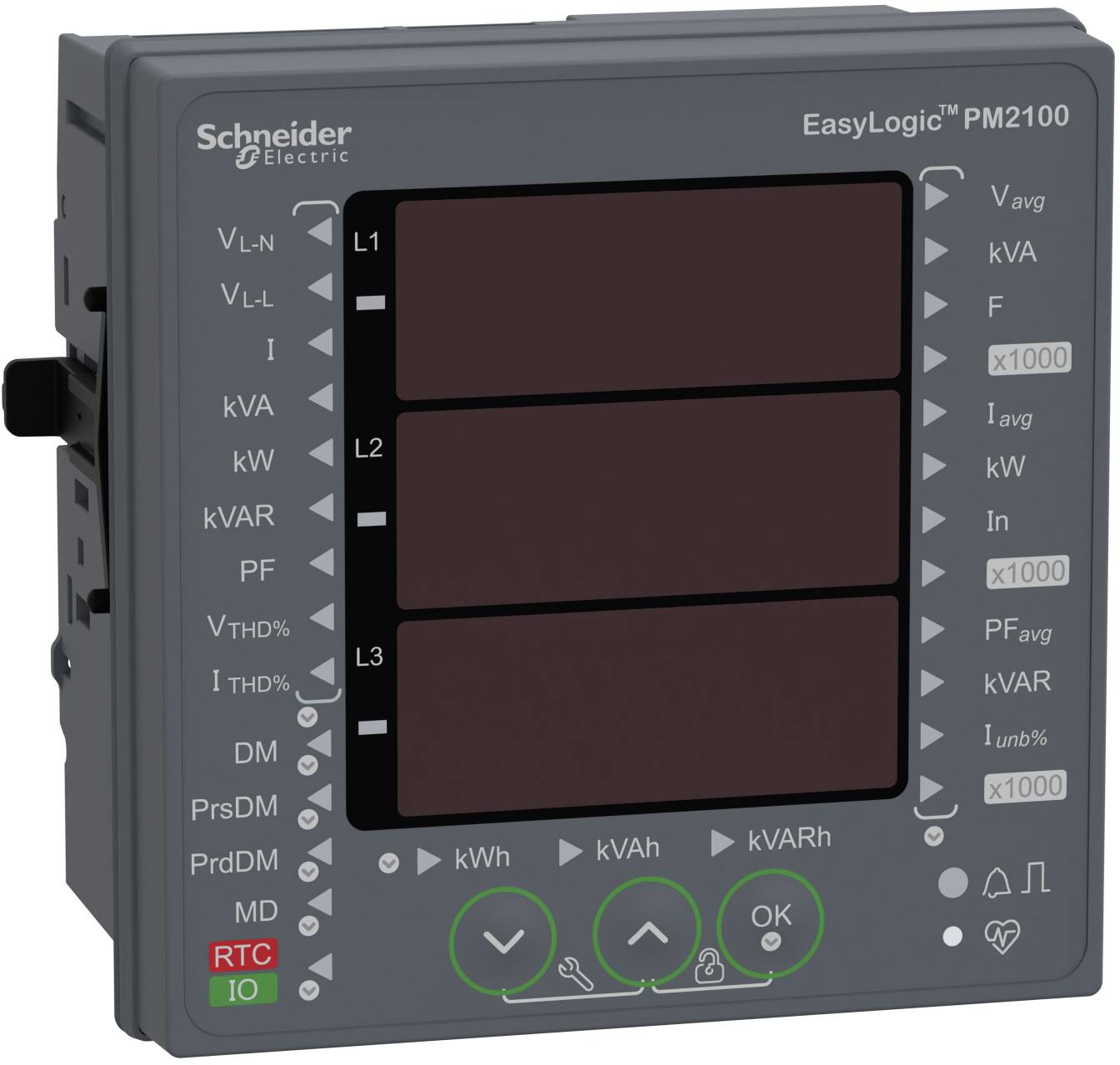

Schneider Electric METSEPM2130 Einbaumessgerät

Bei diesem Gerät handelt es sich um ein Universalmessgerät für den Schaltschrankeinbau mit einer Größe von 96 mm x 96 mm und einer 3-zeiligen, hellroten, 4-stelligen LED-Anzeige mit 14,2 mm Höhe. Das Universalmessgerät misst die Wirkenergie gemäß der Genauigkeitsklasse 0,5S nach IEC 62053-22 mit einer Abtastrate von 64 Abtastungen pro Zyklus. Kann alle drei Leistungs- und Energiewerte wie Wirk-, Schein- und Blindleistung sowie Spannungen, Strom, Frequenz und Leistungsfaktor messen. Plus die gesamte harmonische Verzerrung und einzelne Oberschwingungen bis zur 31. Ordnung. Das Universalmessgerät arbeitet entweder mit einer Netzfrequenz von 50Hz oder 60Hz und akzeptiert universelle Steuerspannungen von 80 bis 300 V zwischen Phase und Nullleiter, AC oder DC. Der Bemessungsstrom für dieses Messgerät beträgt entweder 1 A oder 5 A am Stromeingang. Es unterstützt bis zu 13 verschiedene Arten von Verdrahtungsschemata unter einphasigen, zweiphasigen oder dreiphasigen Konfigurationstypen. Der Bereich der Messspannung zwischen den Phasen beträgt 35 bis 480 V AC von Phase zu Phase bei 45 bis 65 Hz, während der Bereich zwischen Phase und Neutralleiter 20 bis 277 V beträgt. Es verfügt über einen RS485 Kommunikationsanschluss mit Modbus RTU Protokoll. Das Messgerät kann mit optionalen E/A Modulen für die Überwachung von Inpulsen aufgerüstet werden. Diese Module verfügen entweder über je zwei Kanäle für Digitalein- und -ausgänge oder Analogein- und -ausgänge. Diese Version kann für 23 verschiedene Arten von Alarmen konfiguriert werden, die in 40 Registern gespeichert sind. Die Produktabmessungen sind wie folgt: Breite 96 mm, Tiefe 54 mm, Höhe 96 mm und Produktgewicht 300 g.
