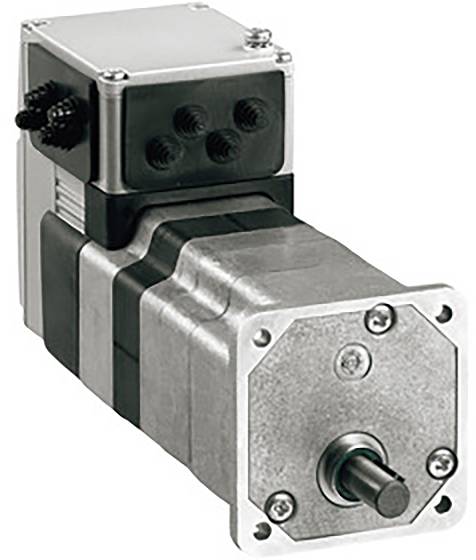

Schneider Electric Schrittmotor ILE1F661PB1A4

Integrierter Antrieb der Reihe Lexium ILE1. Diese Reihe dezentraler Antriebe besteht aus einer kompakten Einheit des bürstenlosen DC-Motors und der zugehörigen Ansteuerelektronik bei geringen Abmessungen. Diese Motoren zeichnet sich durch ein hohes stromloses Selbsthaltemoment aus. Dieser EC-Motor hat ein maximales Drehmoment von 0,36 Nm sowie ein Dauerdrehmoment von 0,26 Nm. Die spannungsabhängige Drehzahl beträgt bis zu 4800 U/min. Über CANopen DS301 erfolgt die Ansteuerung. Ein Singleturn-Encoder mit 12 Punkte/Umdrehung ist als Messsystem vorhanden. Als Sicherheitsfunktion stehen Steuereingänge für STO zur Verfügung. Die Versorgungsspannung 24-36 VDC und das Flanschmass zur Befestigung 66 mm. Für den Anschluss sind Leiterplattensteckverbinder vorhanden. Ein Stirnradgetriebe mit einer Untersetzung 115:1 ist am EC-Motor montiert.
