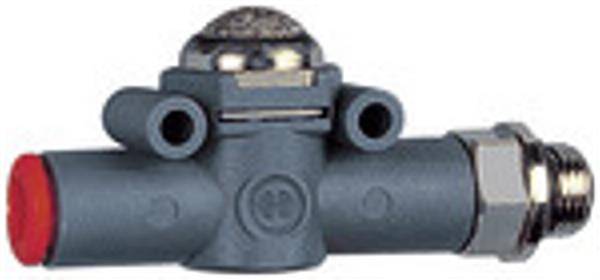

Schnellentlüftungsventil Schalld. G1/4 (Ausg.) - Schl.6 (Eing.)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
25 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Min.: 5
Gesamt
106,30 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Highlights & Details
- Gewindegröße=G 1/4
- Einbaulänge (mm)=61.5
- Einbauhöhe (mm)=25.5
- Werkstoff/Material=Technopolymer
Technische Daten
- Artikelnummer 106780
- Typen Nr. 433.014-6
- Betriebsdruck max. 10 bar
- Temperaturbereich min. -20 °C
- Temperaturbereich max. 60 °C
- Dichtmaterial NBR
- Grundkörper Technopolymer
- Innenteile Messing vernickelt, Messing, Technopolymer, rostfreier Stahl

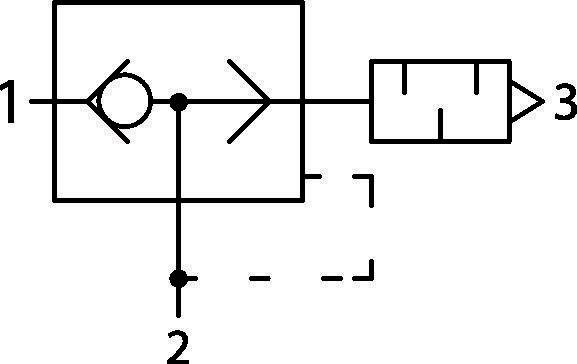

- Pneumatiksymbole auf dem Gehäuse
- für Schlauch-Ø 6 mm

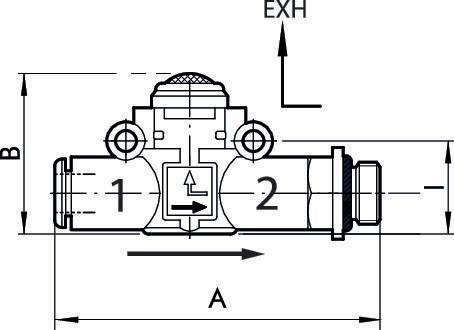

- A 61,5 mm
- B 25,5 mm
- I 14,6 mm
- Durchfluss bei 6,3 bar 270 Nl/min
- Durchflussmenge der Entlüftung bei 6,3 bar 700 Nl/min
- Ursprungsland IT
- Zolltarifnummer 84818099
- REACH SVHC1 Stoff Name Lead
- CAS-Nr. SVHC 1 7439-92-1
- RoHS Werkstoff-Hinweis Rohs compliant
- REACH Info contains SVHC substance
- Klassenname PLUS
- Gewinde G 1/4
- Betriebsdruck min. 1 bar
- Katalogseite HK444
- Produkt-Art
Schnellentlüftungsventil
- Außengewinde
G 1/4
- Anzeigebereich (min.)
1 bar
- Anzeigebereich (max.)
10 bar
- Ausführung
Schnellentlüftungsventil »lineonline«. mit Schalldämpfer. Schlauch - Gewinde
- Betriebstemperatur
-20 bis 60 °C
- Min. Betriebstemperatur
-20 °C
- Max. Betriebstemperatur
60 °C
- Herst.-Teilenr.
106780
- Material (Details)
Technopolymer. NBR. Messing vernickelt. Messing. Technopolymer. rostfreier Stahl
- Abm.
(B x T) 22 mm x 61.5 mm
- Anschluss
Schlauch - Gewinde
- Betriebsdruck (max.)
10 bar
- Betriebsdruck (min.)
1 bar
- Betriebsdruck-Bereich
1 bis 10 bar
- Breite
22 mm
- Tiefe
61.5 mm
- Rohr-Ø
6 mm
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 801855121 Schnellentlüftungsventil Schalld. G1/4 (Ausg.) - Schl.6 (Eing.)
Beschreibung
Schnellentlüftungsventil »lineonline«, mit Schalldämpfer, Schlauch - Gewinde, G 1/4, für Schlauch-Ø 6 mm, Betriebsdruck 1 - 10 bar. Die Entlüftung wird durch Verwendung eines rostfreien Schalldämpfers oder durch Verwendung eines Einsteckverbinders mit Luf
