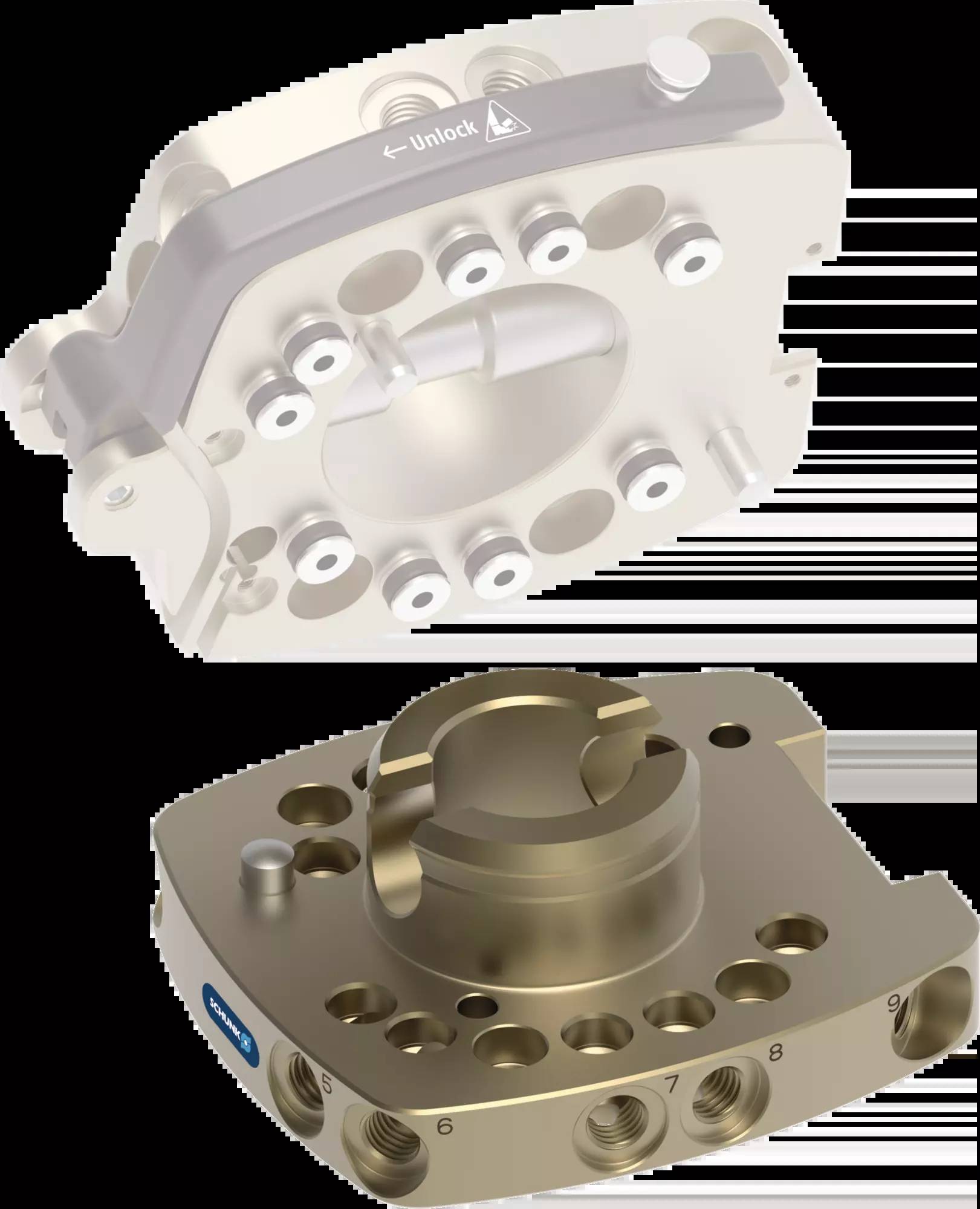

SCHUNK CMS 080-A, Manuelles Wechselsystem
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Anzahl Fluiddurchführungen: 9
- Kraft Fz max.: 1600 N
- Max. Gesamtzuladung: 36 kg
- Empfohlenes Handlinggewicht [kg]: 36.0
- Wiederholgenauigkeit [mm]: 0.02
- Eigenmasse [kg]: 0.43
- Anzahl Pneumatikdurchführungen: 9.0
- Radial nutzbare Durchführungen: 9.0
- Luftanschlussgewinde Pneumatikdurchführung (radial): G1/8"
- Anschlussflansch werkzeugseitig: ISO 9409-1-80-6-M8
- Min. Umgebungstemperatur [ °C]: 5.0
- Max. Umgebungstemperatur [ °C]: 60.0
- Höhe Z [mm]: 18.0
- Anschraubbild: K
- max. statische Zugkraft Fz [N]: 1600.0
- Max. dynamisches Moment Mx/My [Nm]: 115.0
- Max. dynamisches Moment Mz [Nm]: 75.0
- Max. statisches Moment Mx/My [Nm]: 300.0
- Max. statisches Moment Mz [Nm]: 465.0
- Herst.-Teilenr.
1545325
Dokumente & Downloads
Datenblatt
Datenblatt 933518303 SCHUNK CMS 080-A, Manuelles Wechselsystem
