Servo-Treiber-Modul für Raspberry Pi Pico

Servo-Treiber-Modul für Raspberry Pi Pico, 16-Kanal PWM-Ausgang

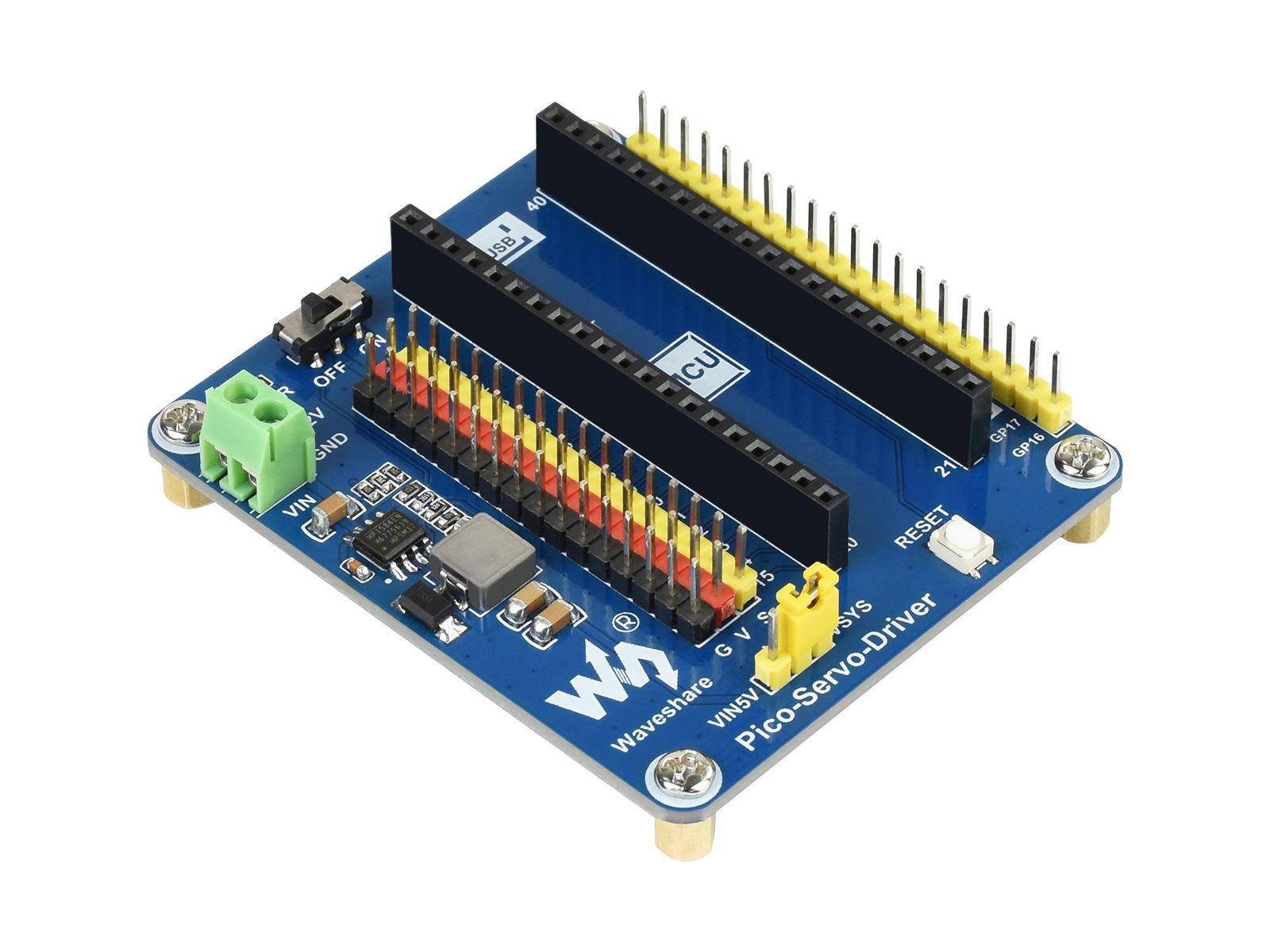

Dieses Servo-Treiber-Modul dient als Erweiterung für Raspberry Pi Pico Boards und ermöglicht die gleichzeitige Ansteuerung von bis zu 16 Servomotoren. Es verfügt über eine standardisierte weibliche Stiftleiste zur direkten Aufsteckmontage auf ein Raspberry Pi Pico. Die PWM-Ausgänge sind in 16 Kanäle unterteilt, wobei jeder Kanal über eine 16-Bit-Auflösung verfügt. Das Modul ist mit einem integrierten 5 V-Abwärtsregler ausgestattet, der bei Bedarf aus einer externen Spannungsquelle über den VIN-Eingang (4,5 V–26 V) gespeist werden kann.

Alternativ kann das Modul auch direkt über den Pico mit 5 V betrieben werden. Die Ausgangsstromstärke beträgt maximal 8 A und eignet sich somit auch für Anwendungen mit mehreren leistungsstarken Servos. Die Servos werden über standardisierte Steckplätze mit separaten Pins für Masse (GND), Spannung (5 V) und Steuersignal (PWM) angeschlossen. Die ungenutzten GPIO-Pins des Pico bleiben über das Modul zugänglich, was zusätzliche Erweiterungen ermöglicht. Die Entwicklung wird durch bereitgestellte C/C++ und MicroPython-Beispiele unterstützt.

Das Modul wird vorrangig zur Ansteuerung von Robotiksystemen wie Roboterarmen oder Hexapod-Gehäusen verwendet, die eine Vielzahl von Servoanschlüssen benötigen. Es eignet sich insbesondere für kompakte Embedded-Projekte auf Basis des Raspberry Pi Pico. Durch die direkte Stromversorgung über den Pico oder alternativ über eine externe Spannungsquelle (z. B. Batterie) über VIN bietet das Modul flexible Einsatzmöglichkeiten. Der Spannungsbereich von 4,5 V bis 26 V an VIN erlaubt auch den Betrieb mit Akkupacks. Die hohe Auflösung jedes PWM-Kanals verbessert die Präzision bei der Servoansteuerung.

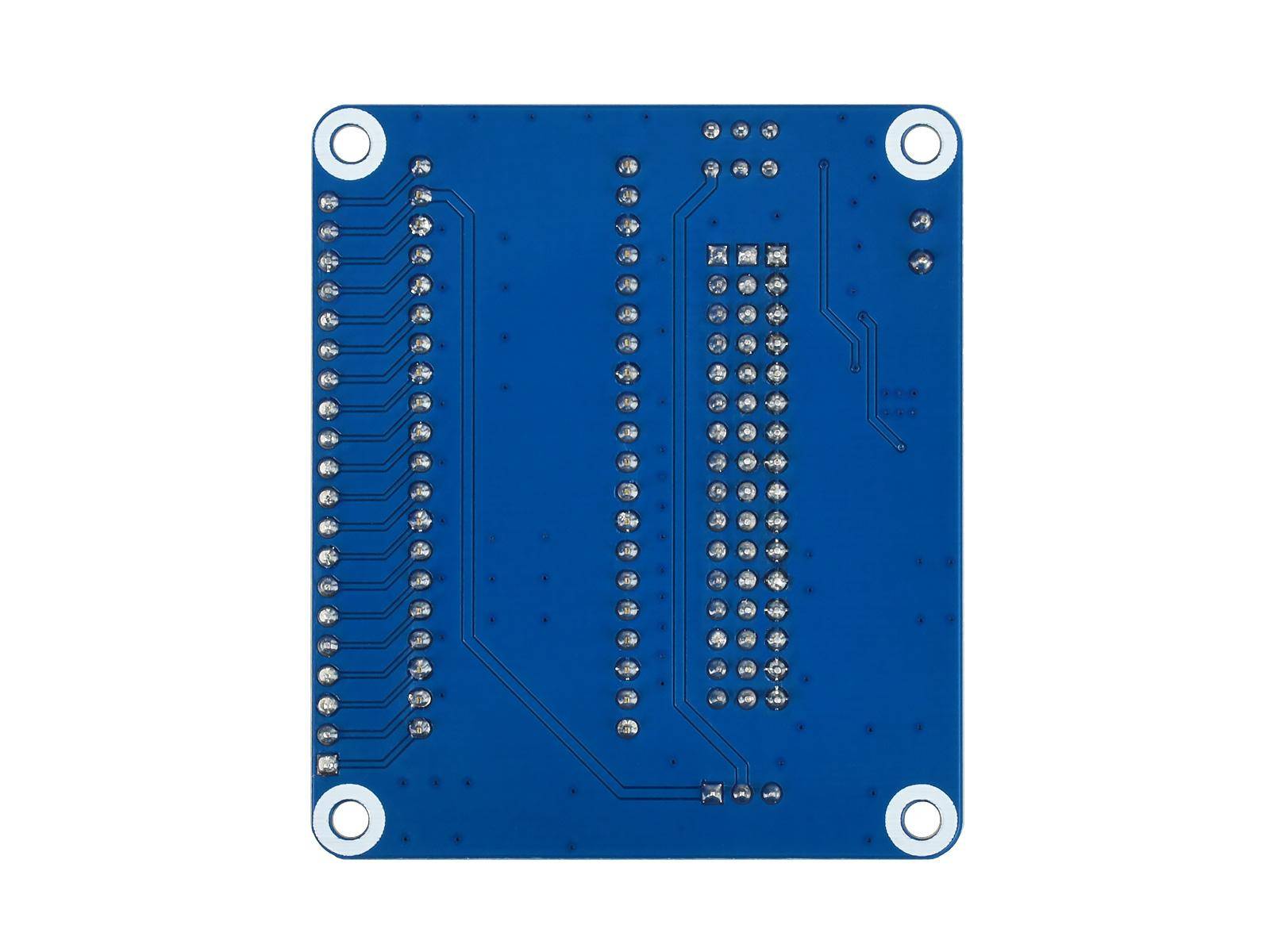

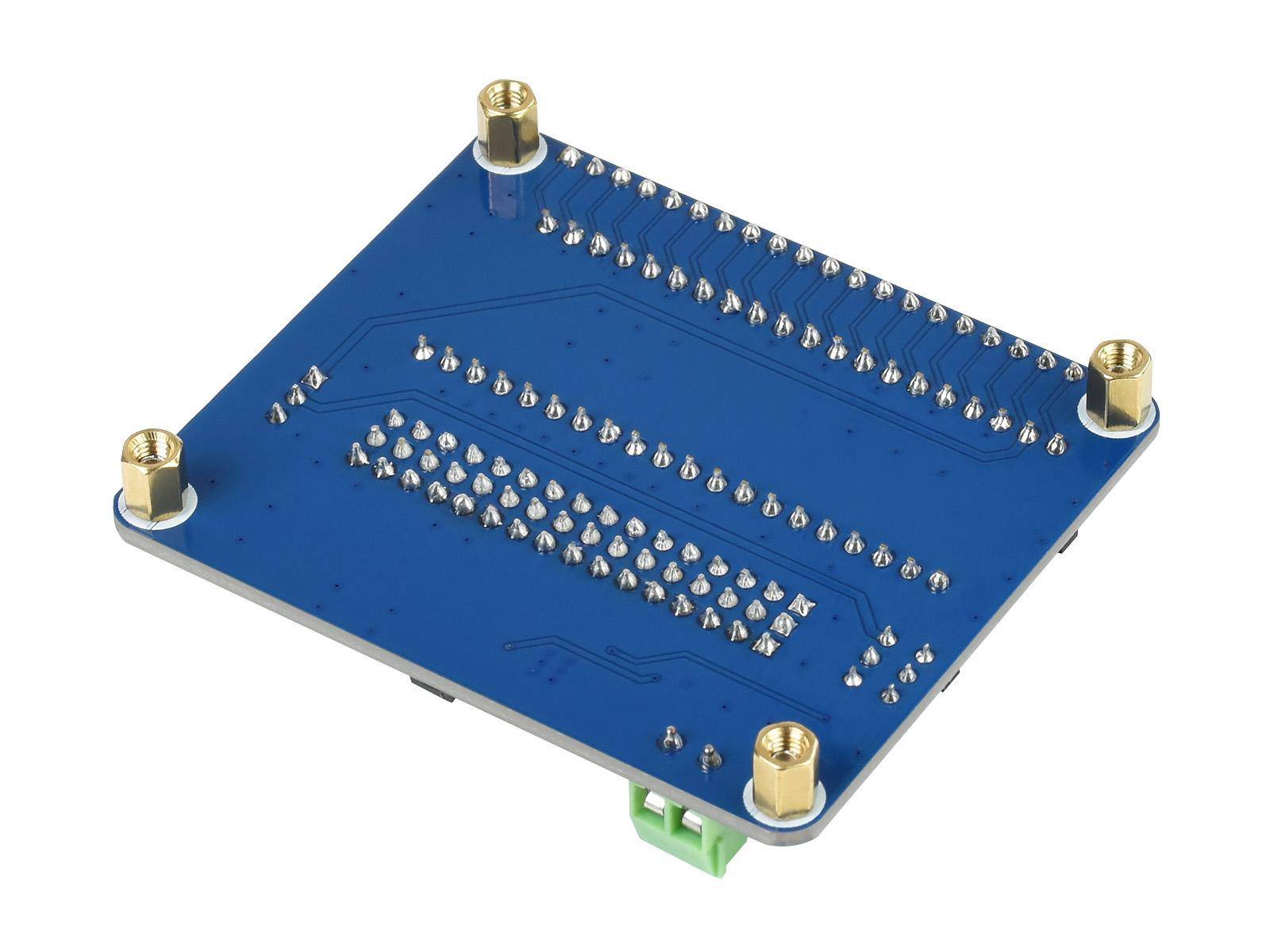

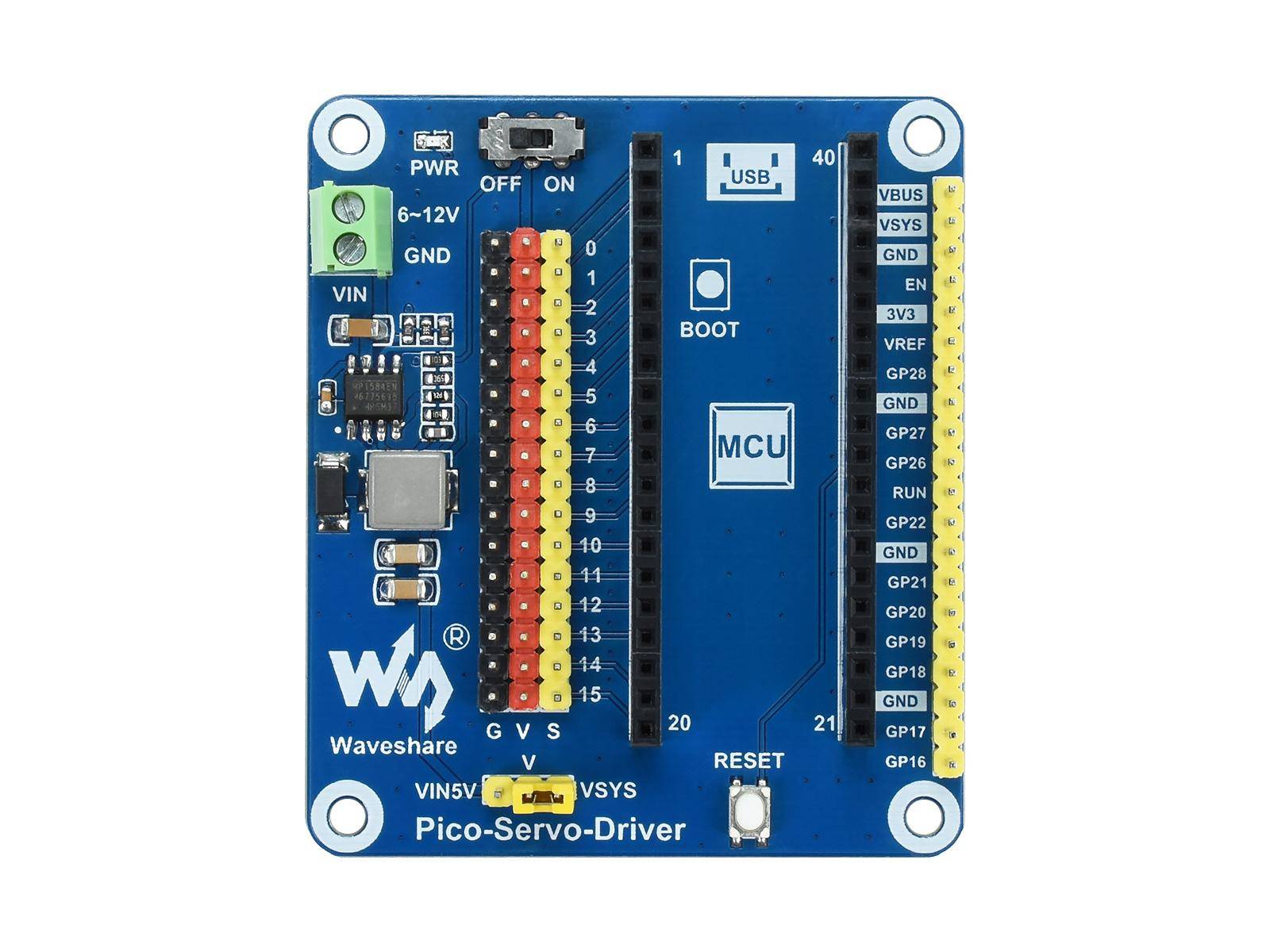

Die Montage erfolgt über vier Befestigungslöcher mit 3,0 mm Durchmesser. Die Platinenmaße betragen 65 × 56 mm. Ein Power-Selection-Jumper erlaubt die Auswahl zwischen den Versorgungsmodi (VIN5V oder USB/VSYS vom Pico). Das Board ist vollständig beschriftet, wobei GND (schwarz), 5 V (rot) und PWM (gelb) farblich gekennzeichnet sind. Die Signalführung ist dabei standardisiert, um Fehlanschlüsse der Servos zu vermeiden.

Merkmale im Überblick

Kompatibel mit Raspberry Pi Pico Boards
Bis zu 16 PWM-Ausgänge gleichzeitig
16-Bit PWM-Auflösung pro Kanal
5 V Abwärtsregler mit bis zu 8 A Ausgangsstrom
VIN-Spannungsbereich 4,5–26 V
Farbkodierte Servo-Anschlüsse: GND (schwarz), 5 V (rot), PWM (gelb)
GPIO-Pins des Pico bleiben zugänglich
Power-Selection-Schalter: Betrieb über Pico oder VIN möglich
Standardisierte Servo-Schnittstellen
Direktmontage über weibliche Stiftleiste
Inklusive Entwicklungsmaterialien (C/C++ & MicroPython)

Kompatibilität

Raspberry Pi Pico
Raspberry Pi Pico W
Standard-RC-Servos mit 5 V Betriebsspannung und PWM-Steuersignal

Technische Daten

Betriebsspannung: 5 V (über Pico) oder 6–12 V (über VIN)
Servo-Spannungspegel: 5 V
Logikpegel: 3,3 V
Steuerschnittstelle: GPIO
Abwärtsregler: bis 8 A Ausgangsstrom bei 5 V
Abmessungen: 65 × 56 mm
Montagelöcher: 4× mit 3,0 mm Durchmesser
16 PWM-Signalausgänge (S) mit GND und 5 V Versorgung

Sonstige Daten

Servo-Anschlussfarben: GND (schwarz), V (rot), S (gelb)
VIN_CFG-Wahlschalter: Auswahl zwischen VIN5V und USB/VSYS
Beschriftete GPIO-Pinbelegung des Pico (GP0–GP28)

Lieferumfang

1x Servo-Treiber-Modul für Pi Pico
