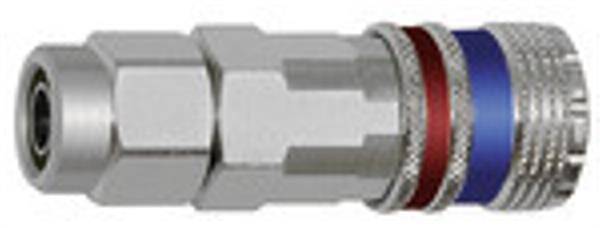

Sicherheitskupplung NW 7,6 stream line für Schlauch 13,5x9,5
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
1 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
33,41 €
3
1% = 0,27 €
33,14 €
10
2% = 0,53 €
32,88 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (33,41 € / Stück)
33,41 €
zzgl. MwSt.
& Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
- Sicherheitskupplung NW 7,6 stream line für Schlauch 13,5x9,5
Technische Daten
- Artikelnummer: 107602
- Typen Nr.: 416.09-SL
- NW: 7,6
- Durchflusswertmessung: bei 6 bar und Δp = 0,5 bar
- Dichtmaterial: NBR
- Mediumstemperatur min.: -20 °C
- Mediumstemperatur max.: 100 °C
- Umgebungstemperatur min.: -20 °C
- Umgebungstemperatur max.: 100 °C
- Durchfluss: 2250 l/min (Luft)
- Feder: Edelstahl
- Länge: 68,2 mm
- Ursprungsland: SE
- Zolltarifnummer: 84812090
- REACH SVHC1 Stoff Name: Lead
- CAS-Nr. SVHC 1: 7439-92-1
- RoHS Werkstoff-Hinweis: Rohs compliant
- REACH Info: contains SVHC substance
- Klassenname: MAX
- Betriebsdruck max.: 16 bar
- Material: Stahl / Messing verzinkt
- für Schlauch: 13,5x9,5 mm
- SW 1: 21 mm
- SW 2: 20 mm
- Katalogseite: HK519
- Betriebs-Medium
Luft
- Produkt-Art
Sicherheitskupplung
- Ausführung
stream line
- Betriebstemperatur
-20 bis 100 °C
- Min. Betriebstemperatur
-20 °C
- Max. Betriebstemperatur
100 °C
- Herst.-Teilenr.
107602
- Material (Details)
Stahl / Messing verzinkt
- Abm.
(Ø x T) 7.6 mm x 68.2 mm
- Anschluss
für Schlauch 13.5x9.5
- Betriebsdruck (max.)
16 bar
- Betriebsdruck-Bereich
16 bar (max)
- Betriebsmedium
Luft
- Breite
22 mm
- Tiefe
68.2 mm
- Durchmesser
7.6 mm
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 801856580 Sicherheitskupplung NW 7,6 stream line für Schlauch 13,5x9,5
Beschreibung
Sicherheitskupplung NW 7,6 · »stream line« · Stahl/Messing verzinkt · für Schlauch 13,5x9,5 · Betriebsdruck max. 16 bar Hochwertige · robuste und langlebige · mit einer Hand bedienbare Schnellverschlusskupplung in Sicherheitsausführung mit sehr hoher Durchflussleistung bei geringem Druckabfall. Die Entriegelung erfolgt vollautomatisch in zwei Stufen. Die Kupplung wird vor dem endgültigen Entkuppeln entlüftet. Dabei wird der Kupplungsstecker erst freigegeben · wenn der Restdruck von ca. 0,3 bar unterschritten wurde. Somit wird der berüchtigte ″Peitschenhiebeffekt″ verhindert und das Risiko der Verletzung des Bedienpersonals praktisch ausgeschlossen. Diese Sicherheitsversion entspricht dem ISO-Standard DIN EN ISO 4414. Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug. Wir empfehlen die Verwendung unserer Vibrationsdämpfer · gemäß ISO 6150 · § 7.1. Einsatzgebiete: Pneumatik · Maschinen- und Anlagenbau · Fertigungsindustrie · Werkstätten · Automotive · Bergbau.Weitere technische Eigenschaften:· Durchfluss: 2250 l/min (Luft)· Durchflusswertmessung: bei 6 bar und Δp = 0,5 bar· Feder: Edelstahl· für Schlauch: 13,5x9,5mm· NW: 7,6· SW 1: 21mm· SW 2: 20mm· Betriebsdruck max.: 16bar
