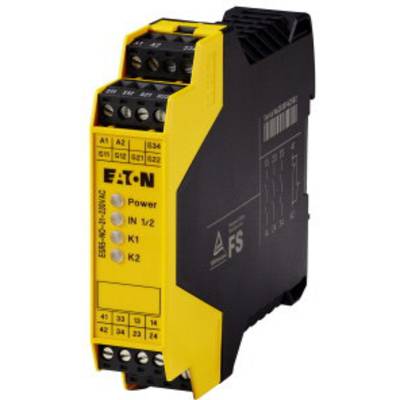

Sicherheitsrelais ESR5-NO-31-230VAC Eaton (B x H x T) 22.5 x 99 x 114.5 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sicherheitsrelais
Anschluss
Schraubanschluss
Typ
ESR5-NO-31-230VAC
Betriebsspannung max.
230 V
Betriebsspannungsbereich
230 V (max)
Datenblatt (PDF)
10 Stück
Verkauf und Versand:
Anzahl
Gesamt
€
Nur noch 10 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Sicherheitsrelais zur NOT-HALT-/Schutztür-Überwachung, 230VAC, 3 Freigabepfade
- WEEE des Herstellers: DE92318050
Technische Daten
- Abisolierlänge: 7 mm
- Anschlussquerschnitte: 24 - 12 AWG
- Ansprechzeit: bei Ue im Automatikbetrieb: typ. 300bei Ue im manuellen Betrieb: typ. 40 ms
- Ausfallwahrscheinlichkeit pro Stunde [PFHd]: 1.89 x 10-10
- Ausgangssicherung: 6 gL/gG
- Auswertung der Eingänge: ein- und zweikanalig
- Bemessungsisolationsspannung [Ui]: 250 V AC
- Bemessungsstoßspannungsfestigkeit [Uimp]: 4000 V AC
- Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274): finger- und handrückensicher
- Betrieb: einkanaligzweikanalig
- Betriebsbedingungen: 2000 m
- Einschaltstrom: min - max0.01 - 6 A
- Freigabestrompfade nach EN 60204-1 Stopp-Kategorie 0: 3
- Gewicht: 0,24 kg
- Kurzschluss-Schutz für Ausgangskreise, extern: Schmelzsicherung 10 A gL/gG (Freigabestrompfade)Schmelzsicherung 4 A gL/gG (Meldestrompfade)
- Kurzschlussstrom: 0.7 A
- Maximal zulässiger Gesamtleitungswiderstand (Eingangs- und Startkreise bei UN) [RL]: 50 Ω
- Maximale Abschaltleistung: 33 W
- Meldestrompfade: 1
- Minimale Schaltleistung: 0.1 W
- Montage: Hutschiene IEC/EN 60715, 35 mm
- Quadratischer Summenstrom: 72 A2 (ITH2 = I12 + I22 + I32) A2
- Schaltfrequenz maximal: 0.5 Hz
- Sicherheitstechnische Kenngrößen: Kat. 4
- Statusanzeige: grün LED
- Verlustleistung [P]: 5.43 W
- Zulässiger Bereich: 0.85 - 1.1 x Ue
- max. ohmscher Widerstand der Leitung [R]: ≦ 11 Ω
- Überspannungskategorie/Verschmutzungsgrad: III/2
- Produkt-Art
Sicherheitsrelais
- Typ
ESR5-NO-31-230VAC
- Anschluss
Schraubanschluss
- Betriebsspannung max.
230 V
- Betriebsspannungsbereich
230 V (max)
- Ansprechzeit
40 ms
- Schaltstrom (max.)
5 A
IP20
- Betriebstemperatur (min.)
-20 °C
- Betriebstemperatur (max.)
+55 °C
- Tiefe
114.5 mm
- Breite
22.5 mm
- Höhe
99 mm
- Abm.
(B x H x T) 22.5 x 99 x 114.5 mm
- Inhalt
1 St.
22.5 mm
Grundgerät
99 mm
114.5 mm
5.43 W
0-0 s
TRUE
230-230 V
230-230 V
AC
AC
AC
TRUE
TRUE
TRUE
3
0
0
0
1
0
0
0
Schraubanschluss
TRUE
FALSE
ohne
FALSE
AC
4 A
FALSE
FALSE
TRUE
FALSE
TRUE
FALSE
FALSE
Level e
0
230-230 V
230-230 V
0-0 V
230-230 V
230-230 V
0-0 V
ein- und zweikanalig
3
TRUE
Dokumente & Downloads
Datenblatt
Datenblatt 1973242 Sicherheitsrelais ESR5-NO-31-230VAC Eaton (B x H x T) 22.5 x 99 x 114.5 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1973242 Sicherheitsrelais ESR5-NO-31-230VAC Eaton (B x H x T) 22.5 x 99 x 114.5 mm 1 St.
Beschreibung
Sicherheitsrelais zur Umsetzung der Grundfunktionen Not-Aus / Not-Halt / Schutztür, ein- oder zweikanaliger Betrieb, Versorgungsspannung 230 VAC 50/60Hz, 5 Freigabestrompfade (IEC/EN 60204 Stopp-Kategorie 0) - es wird maximal die Stopp-Kategorie des Grundgerätes nach IEC 61508 und IEC 60204 erreicht, 2 Meldestrompfade, Berührungsschutz nach EN 50274 bei senkrechter Betätigung von vorne finger- und handrückensicher, geeignet für PL e, Kat. 4 nach EN ISO 13849-1 / SILCL3 nach IEC 62061 / SIL3 nach IEC61508
Ausführung
- Allgemein:
- Gehäusefarbe: Gelb
- Montageposition: Senkrecht
