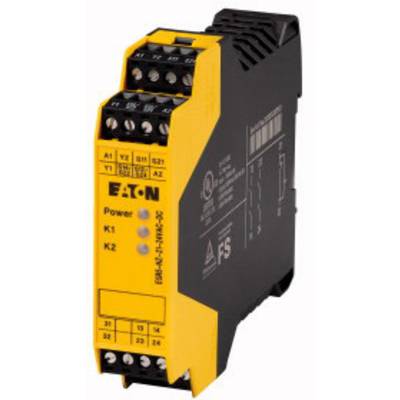

Sicherheitsrelais ESR5-NZ-21-24VAC-DC Eaton (B x H x T) 22.5 x 99 x 114.5 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sicherheitsrelais
Anschluss
Schraubanschluss
Typ
ESR5-NZ-21-24VAC-DC
Betriebsspannung min.
24 V
Betriebsspannung max.
230 V
Datenblatt (PDF)
8 Stück
Verkauf und Versand:
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
226,05 €
3
2% = 5,51 €
220,54 €
5
3% = 7,34 €
218,71 €
10
4% = 9,18 €
216,87 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (226,05 € / Stück)
€
Nur noch 8 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Kurzbeschreibung
Das Zweihand-Sicherheitsrelais dient der Umsetzung der Grundfunktionen Schutztür / Zweihand-Funktion. Es arbeitet zweikanalig und verfügt über eine Versorgungsspannung von 24VDC oder 24VAC 50/60Hz. Mit seinen 2 Freigabestrompfaden (IEC/EN 60204 Stopp-Kategorie 0) und 1 Meldestrompfad bietet es umfassende Sicherheitsfunktionen.
Eaton Zweihand-Relais ESR5-NZ-21-24VAC-DC
Highlights & Details
- WEEE des Herstellers: DE92318050
Technische Daten
- Abisolierlänge: 7 mm
- Anschlussquerschnitte: 24 - 12 AWG
- Ansprechzeit: bei Ue im Automatikbetrieb: typ. 50bei Ue im manuellen Betrieb: typ. 50 ms
- Ausfallwahrscheinlichkeit pro Stunde [PFHd]: 12.1 x 10-10
- Ausgangssicherung: 6 gL/gG
- Bemessungsisolationsspannung [Ui]: 250 V AC
- Bemessungsstoßspannungsfestigkeit [Uimp]: 6000 V AC
- Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274): finger- und handrückensicher
- Betrieb: zweikanalig
- Betriebsbedingungen: 2000 m
- Einschaltstrom: min - max0.025 - 6 A
- Freigabestrompfade nach EN 60204-1 Stopp-Kategorie 0: 2
- Gewicht: 0,19 kg
- Kurzschluss-Schutz für Ausgangskreise, extern: Schmelzsicherung 6 A gL/gG
- Kurzschlussstrom: 2.3 A
- Maximal zulässiger Gesamtleitungswiderstand (Eingangs- und Startkreise bei UN) [RL]: 50 Ω
- Maximale Abschaltleistung: 42 W
- Meldestrompfade: 1
- Minimale Schaltleistung: 0.4 W
- Montage: Hutschiene IEC/EN 60715, 35 mm
- Quadratischer Summenstrom: 72 A2 (ITH2 = I12 + I22) A2
- Schaltfrequenz maximal: 0.5 Hz
- Sicherheitstechnische Kenngrößen: Kat. 4
- Statusanzeige: grün LED
- Verlustleistung [P]: 5.16 W
- Zulässiger Bereich: 0.85 - 1.1 x Ue
- max. ohmscher Widerstand der Leitung [R]: ≦ 22 Ω
- Überspannungskategorie/Verschmutzungsgrad: III/2
- Produkt-Art
Sicherheitsrelais
- Typ
ESR5-NZ-21-24VAC-DC
- Anschluss
Schraubanschluss
- Betriebsspannung min.
24 V
- Betriebsspannung max.
230 V
- Betriebsspannungsbereich
24 - 230 V
- Ansprechzeit
50 ms
- Schaltstrom (max.)
5 A
IP20
- Betriebstemperatur (min.)
-20 °C
- Betriebstemperatur (max.)
+55 °C
- Tiefe
114.5 mm
- Breite
22.5 mm
- Höhe
99 mm
- Abm.
(B x H x T) 22.5 x 99 x 114.5 mm
- Inhalt
1 St.
- Gewicht
0
22.5 mm
99 mm
114.5 mm
TRUE
TRUE
24-24 V
24-24 V
AC/DC
AC/DC
AC/DC
TRUE
FALSE
TRUE
2
0
0
0
1
0
0
0
Typ III C
Schraubanschluss
TRUE
FALSE
AC/DC
5 A
Öffner und Schließer
Level e
24-24 V
24-24 V
24-24 V
24-24 V
24-24 V
24-24 V
3
TRUE
Dokumente & Downloads
Datenblatt
Datenblatt 1973236 Sicherheitsrelais ESR5-NZ-21-24VAC-DC Eaton (B x H x T) 22.5 x 99 x 114.5 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1973236 Sicherheitsrelais ESR5-NZ-21-24VAC-DC Eaton (B x H x T) 22.5 x 99 x 114.5 mm 1 St.
Beschreibung
Zweihand-Sicherheitsrelais zur Umsetzung der Grundfunktionen Schutztür / Zweihand-Funktion, zweikanaliger Betrieb, Versorgungsspannung 24VDC oder 24VAC 50/60Hz, 2 Freigabestrompfade (IEC/EN 60204 Stopp-Kategorie 0), 1 Meldestrompfad, Berührungsschutz nach EN 50274 bei senkrechter Betätigung von vorne finger- und handrückensicher, Gleichzeitigkeits-Überwachung < 0,5 s geeignet für Anwendungen nach EN574 TypIIIC, PL e, Kat. 4 nach EN ISO 13849-1 / SILCL 3 nach IEC 62061 / SIL 3 nach IEC 61508
Ausführung
- Ausstattung: AC/DC, 24 V, 24 V, 24 V, AC/DC, 24 V, AC/DC, 24 V, AC/DC, 24 V, 24 V, 24 V
