Sicherheitsrelais PSR-MC32-3NO-1NC-24-230UC-SC Phoenix Contact Betriebsspannung: 230 V DC/AC (B x H x T) 22.5 x 112.2 x kaufen

Ein gelbes elektronisches Gerät mit mehreren grünen Anschlüssen an der Oberseite, vermutlich ein Sicherheitsmodul oder Relais.

Abbildung ähnlich

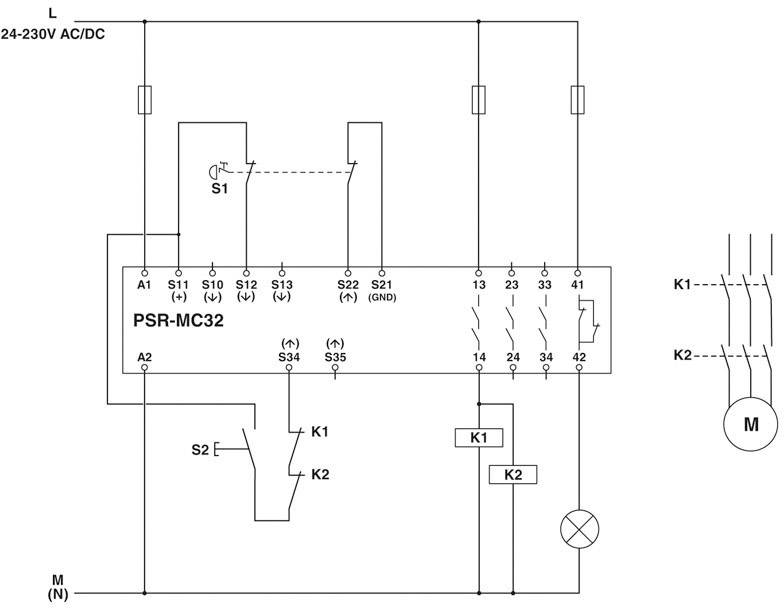

'Diagramm eines elektrischen Schaltplans: Ein PSR-MC32-Modul mit Verbindungen zu Schaltern, Relais und Motor. Spannung: 24-230V AC/DC.'

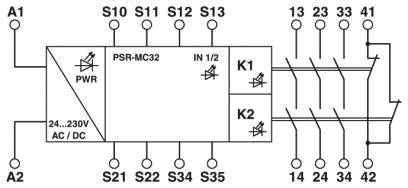

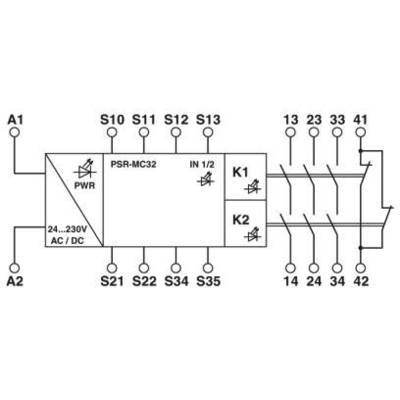

Schaltplan eines Schaltrelais: Zeigt Eingangsanschlüsse A1, A2 und Ausgänge 13, 14, 23, 24. Steuerkreise K1, K2 über Relais.

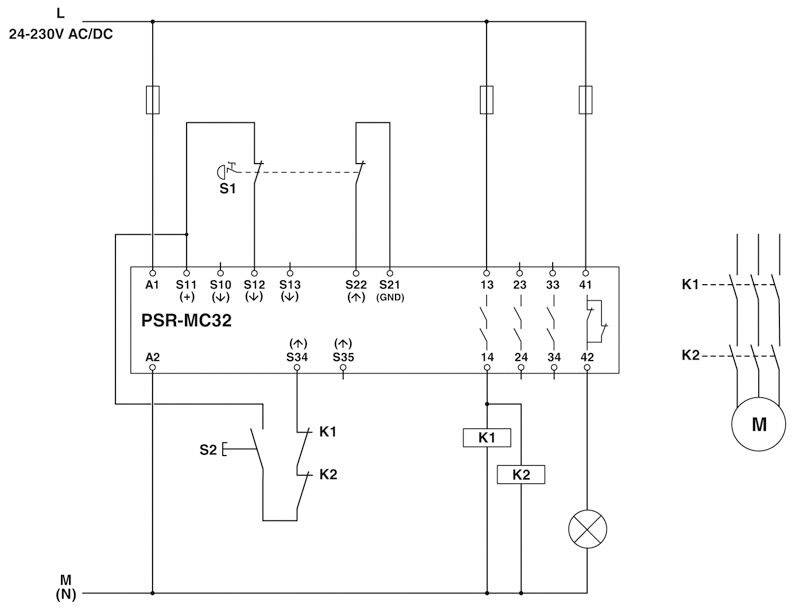

Schaltplan eines PSR-MC32 Relais mit Eingangsspannung 24-230V AC/DC. Verbindungen zu Schaltern S1, S2 und Klemmen K1, K2, Motor (M) und Lampe angezeigt.

Schaltplan eines Relais: Zeigt Anschlüsse A1, A2, S10-S13, S20-S35. Relais K1, K2 steuern Ausgänge, verbunden mit 14, 23, 24, 31, 32, 41, 42.

1/5

Abbildung ähnlich

Produkt-Art

Sicherheitsrelais

Anschluss

Schraubanschluss

Betriebsspannung

230 V DC/AC

Typ

PSR-MC32-3NO-1NC-24-230UC-SC

Betriebsspannung min.

24 V DC/AC

Datenblatt (PDF)

Lieferung Mi., 9. Sept.

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (256,30 € / Stück)

352,10 €

-27 %

256,30 €

zzgl. MwSt.

Kostenfreier Versand

nur 49,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Montageart: Tragschienenmontage
Material Gehäuse: PBT
Kontaktmaterial: AgSnO2
Farbe Gehäuse: gelb
Anschlussart: Schraubanschluss
Bemessungsisolationsspannung: 250 V/AC
Abisolierlänge: 7 mm
Schraubengewinde: M3
Schaltfrequenz: max. 1 Hz
Ausgangssicherung: 6 A gL/gG
Scheinleistung: typ. 5 VA
Statusanzeige: 3 x LED grün

Produkt-Art: Sicherheitsrelais

Typ: PSR-MC32-3NO-1NC-24-230UC-SC

Anschluss: Schraubanschluss

Betriebsspannung: 230 V DC/AC

Betriebsspannung min.: 24 V DC/AC

Betriebsspannung max.: 230 V DC/AC

Betriebsspannungsbereich: 24 - 230 V DC/AC

Ansprechzeit: 150 ms

Schaltspannung (max.): 250 V DC/AC

Max. Schaltleistung: 50 mW

Besonderheiten: Mit Meldestrompfad

: IP20
IP54

Betriebstemperatur (min.): -40 °C

Betriebstemperatur (max.): +55 °C

Tiefe: 114.5 mm

Breite: 22.5 mm

Höhe: 112.2 mm

Abm.: (B x H x T) 22.5 x 112.2 x 114.5 mm

Inhalt: 1 St.

UKCA: Ja
