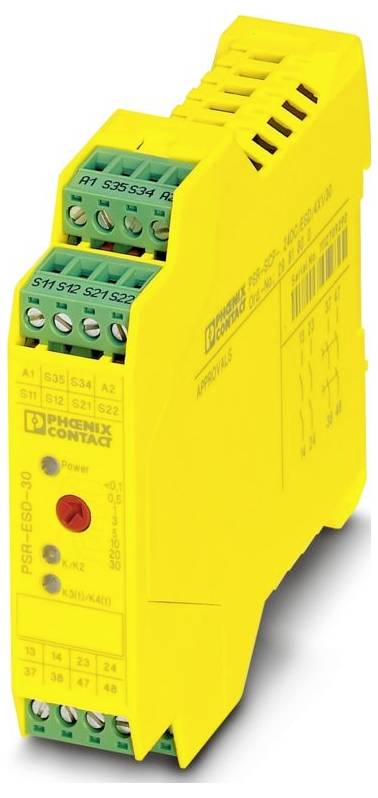

Sicherheitsrelais PSR-SCP-24DC/ESD/4X1/30-SET35 Phoenix Contact Betriebsspannung: 24 V/DC 2 Schließer (B x H x T) 22.5 x
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Sicherheitsrelais
Anschluss
Schraubanschluss
Betriebsspannung
24 V/DC
Typ
PSR-SCP-24DC/ESD/4X1/30-SET35
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter
Anzahl
Gesamt
7.704,73 €
zzgl. MwSt.
Kostenfreier Versand
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produktfamilie: PSRclassic
- Anschlussart: Schraubanschluss
- Schraubengewinde: M3
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 24 ... 12
- Breite: 22,5 mm
- Höhe: 99 mm
- Tiefe: 114,5 mm
- Material Gehäuse: PA
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -20 °C ... 45 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 70 °C
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II
- Verschmutzungsgrad: 2
- Vibration (Betrieb): 10 Hz ... 150 Hz, 2g
- Abisolierlänge: 7 mm
- Allgemein: Allgemein
- Einbaulage: beliebig
- Maximale Verlustleistung bei Nennbedingung: 1,8 W
- Anschlusstechnik: Anschlusstechnik
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Leiteranschluss: Leiteranschluss
- Einsatzhöhe: ≤ 2000 m (über NN)
- Max. zul. Luftfeuchtigkeit (Betrieb): 75 % (im Mittel, 85 % gelegentlich, keine Betauung)
- Schock: 15g
- Schutzbeschaltung: Suppressordiode, 33 V DC
- Schaltspannung maximal: 250 V AC/DC
- Statusanzeige: LED (grün)
- Schaltspannung: max. 250 V AC/DC;min. 15 V AC/DC
- Anwendung: Not-Halt;Schutztür;Lichtgitter
- Versorgung: Versorgung
- Einschaltstrom: max. 6 A
- Einschaltstrom maximal: 6 A
- Eingangsnennspannung UN: 24 V DC
- Eingangsspannungsbereich bezogen auf UN: 0,85 ... 1,1
- Typischer Eingangsstrom bei UN: 75 mA DC
- Betriebsspannungsanzeige: LED grün
- Kontaktausführung: 4 Freigabestrompfade
- Grenzdauerstrom: 6 A
- Bemessungsisolationsspannung: 250 V
- Bemessungssteuerstromkreisspeisespannung US: 24 V DC
- Sicherheitstechnische Daten: Sicherheitstechnische Daten
- Lebensdauer mechanisch: ca. 107 Schaltspiele
- Ansprechzeit typisch: 150 ms (überwachter/ manueller und Autostart)
- Rückfallzeit typisch: 20 ms (Unverzögerte Kontakte);100 ms (verzögerte Kontakte)
- Kontaktmaterial: AgSnO2
- Schaltspannung minimal: 15 V AC/DC
- Abschaltleistung (ohmsche Last) maximal: 144 W (24 V DC, τ = 0 ms);288 W (48 V DC, τ = 0 ms);90 W (110 V DC, τ = 0 ms);88 W (220 V DC, τ = 0 ms);1500 VA (250 V AC, τ = 0 ms)
- Schaltleistung minimal: 0,4 W
- Rückfallzeitbereich typisch: 0,1 s ... 30 s
- Ausgangssicherung: 10 A gL/gG NEOZED (Schließer)
- Relaistyp: Elektromechanisches Relais mit zwangsgeführten Kontakten nach IEC/EN 61810-3
- Zeiten: Zeiten
- Wiederbereitschaftszeit: 330 ms (Wiederanlauf);1 s (Einschaltmoment)
- Nennbetriebsart: 100 % ED
- Bemessungsstoßspannung / Isolierung: 4 kV / Basisisolierung
- Anzahl der Ausgänge: 4
- Schaltleistung: min. 0,4 W
- Quadr. Summenstrom: 49 A2
- Sicherheitstechnische Daten: EN ISO 13849: Sicherheitstechnische Daten: EN ISO 13849
- Performance Level (PL): e
- Safety Integrity Level (SIL): 3
- Schutzart Einbauort minimal: IP54
- Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 75 % (im Mittel, 85 % gelegentlich, keine Betauung)
- Fehleranzeige: LED K1/K2 und K3(t)/K4(t), grün
- steckbar: ja
- Ansteuerung: 1- und 2-kanalig
- Stopp-Kategorie: 0;1
- Max. zulässiger Gesamtleitungswiderstand: 500 Ω (Eingangs- und Reset-Kreis bei UN)
- Verzögerungszeitbereich: 0,1 s ... 30 s ±30 % (einstellbar)
- Spannung an Eingangs-, Start- und Rückführkreis: ca. 24 V DC
- Einschaltstrom minimal: 25 mA
- Abschaltleistung (induktive Last) maximal: 42 W (24 V DC, τ = 40 ms);33 W (48 V DC, τ = 40 ms);25 W (110 V DC, τ = 40 ms);23 W (220 V DC, τ = 40 ms)
- Schaltvermögen (360/h Schaltspiele): auf Anfrage
- Schaltvermögen (3600/h Schaltspiele): 3 A (24 V (DC13));3 A (230 V (AC15))
- Relais: Freigabestrompfade: Relais: Freigabestrompfade
- Verpackungsart
Piece
- Produkt-Art
Sicherheitsrelais
- Typ
PSR-SCP-24DC/ESD/4X1/30-SET35
- Anschluss
Schraubanschluss
- Betriebsspannung
24 V/DC
- Ansprechzeit
150 ms
- Kontaktart
2 Schließer
- Schaltspannung (max.)
250 V DC/AC
- Max. Schaltleistung
1500 VA
- Performance Level
PL e
- Safety Integrity Level
SIL 3
- Sicherheitskategorie
4
IP20
- Betriebstemperatur (min.)
-20 °C
- Betriebstemperatur (max.)
45 °C
- Tiefe
114.5 mm
- Breite
22.5 mm
- Höhe
99 mm
- Abm.
(B x H x T) 22.5 x 99 x 114.5 mm
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3566733 Sicherheitsrelais PSR-SCP-24DC/ESD/4X1/30-SET35 Phoenix Contact Betriebsspannung: 24 V/DC 2 Schließer (B x H x T) 22.5 x
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3566733 Sicherheitsrelais PSR-SCP-24DC/ESD/4X1/30-SET35 Phoenix Contact Betriebsspannung: 24 V/DC 2 Schließer (B x H x T) 22.5 x
Beschreibung
Set aus 35 Stück Sicherheitsrelais zur Not-Halt- und Schutztürüberwachung bis SIL 3 oder Cat. 4, PL e nach EN ISO 13849, automatische oder manuelle Aktivierung, 2 Schließer Abfallverzögert von 0,1 s bis 30 s, steckbare Schraubanschlussklemme
Lieferumfang
- Geliefert wird: Phoenix Contact Sicherheitsrelais PSR-SCP-24DC#1217839, Verpackungseinheit: 1 Stk., EAN: 4063151300982
