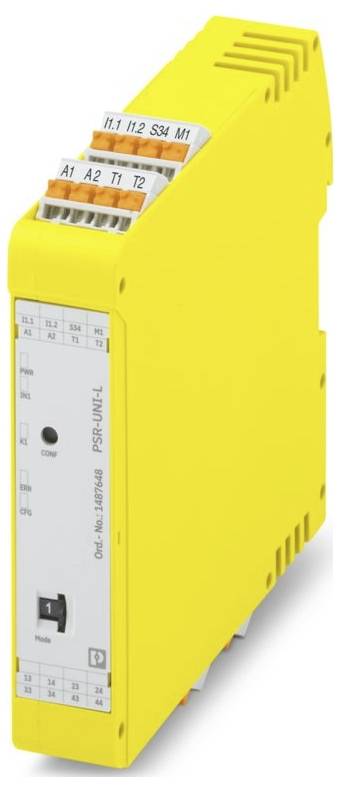

Sicherheitsrelais PSR-UNI-L-1X4NO-1DO-24DC-PI Phoenix Contact Betriebsspannung: 24 V/DC 4 Schließer (B x H x T) 22.5 x 1
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Sicherheitsrelais
Anschluss
Push-In-Klemme
Betriebsspannung
24 V/DC
Typ
PSR-UNI-L-1X4NO-1DO-24DC-PI
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter
Anzahl
Gesamt
190,52 €
zzgl. MwSt.
Kostenfreier Versand
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produktfamilie: PSRuni
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 24 ... 14
- Breite: 22,5 mm
- Höhe: 107,9 mm
- Tiefe: 111,7 mm
- Farbe: gelb (RAL 1018)
- Material Gehäuse: PA
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -25 °C ... 60 °C (Derating beachten)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: III (zwischen Logik und Freigabestrompfaden)
- Verschmutzungsgrad: 2
- Vibration (Betrieb): 10 Hz ... 150 Hz, 2g
- Abisolierlänge: 10 mm
- Einbaulage: vertikal oder horizontal
- Maximale Verlustleistung bei Nennbedingung: 21,65 W (bei US = 30 V, IL² = 100 A²)
- Anschlusstechnik: Anschlusstechnik
- Leitungslänge: siehe Eingänge
- Stromaufnahme: < 3,5 mA (typ. bei US)
- Leiteranschluss: Leiteranschluss
- Schaltfrequenz: max. 0,1 Hz
- Strom: max. 100 mA
- Montagehinweis: siehe Derating-Kurve
- Einsatzhöhe: ≤ 2000 m (über NN)
- Max. zul. Luftfeuchtigkeit (Betrieb): 75 % (im Mittel, 85 % gelegentlich, keine Betauung)
- Schock: 15g
- Spannung: typ. (US - 2,5 V)
- Schutzbeschaltung: Verpolschutz;Suppressordiode
- Statusanzeige: 4 x LED (grün, gelb, rot)
- Schaltspannung: min. 10 V;max. 250 V AC/DC
- Benennung: A1/A2
- Anwendung: Not-Halt;Schutztür;Lichtgitter;Magnetschalter;Zweihandsteuerung;Trittmatten
- Versorgung: Versorgung
- Einschaltstrom: min. 10 mA;max. 6 A
- Beschreibung des Ausgangs: nicht sicherheitsgerichtet
- Einschaltstrom maximal: 500 mA (Δt = 100 ms bei Us)
- Betriebsspannungsanzeige: 1 x LED (grün, gelb, rot)
- Kontaktausführung: 4 Freigabestrompfade
- Grenzdauerstrom: 6 A
- Bemessungsisolationsspannung: 250 V
- Bemessungssteuerstromkreisspeisespannung US: 24 V DC -20 % / +25 %
- Bemessungssteuerspeisestrom IS: typ. 55 mA (bei Ansteuerung Sensorkreis und Startkreis intern);typ. 45 mA (bei Ansteuerung Sensorkreis und Startkreis extern)
- Sicherheitstechnische Daten: Sicherheitstechnische Daten
- Lebensdauer mechanisch: 10x 106 Schaltspiele
- Ansprechzeit typisch: < 100 ms (automatischer / manueller Start);< 500 ms (Trittmattenbetrieb)
- Rückfallzeit typisch: < 25 ms (bei Anforderung über die Sensorkreise);< 85 ms (Trittmattenbetrieb);< 25 ms (bei Anforderung über A1 | eine applikative Absteuerung über A1/A2 ist nicht zulässig)
- Kontaktmaterial: AgSnO2
- Schaltvermögen: 5 A (AC15);5 A (DC13)
- Ausgangssicherung: 6 A gL/gG;4 A gL/gG (für Low-Demand-Applikationen)
- Relaistyp: Elektromechanisches Relais mit zwangsgeführten Kontakten nach IEC/EN 61810-3
- Zeiten: Zeiten
- Typ. Anzugszeit bei Us: 1 s (bei Ansteuerung über A1 | eine applikative Ansteuerung über A1/A2 ist nicht zulässig)
- Wiederbereitschaftszeit: 500 ms (nach Anforderung der Sicherheitsfunktion);> 100 ms (Bereitschaftszeit nach dem Aktivieren der Sensorkreise bei manuellem Start);> 500 ms (Bereitschaftszeit nach dem Aktivieren der Sensorkreise bei manuellem Start im Trittmattenbetrieb)
- Nennbetriebsart: 100 % ED
- Bemessungsstoßspannung / Isolierung: Siehe Datenblatt, Kapitel "Isolationskoordination".
- Filterzeit: max. 3 ms (Testpulsbreite Low-Testpulse);min. 50 ms (Testpulsrate Low-Testpulse)
- Anzahl der Ausgänge: 2
- Schaltleistung: min. 100 mW
- Quadr. Summenstrom: 100 A2 (Derating beachten)
- Sicherheitstechnische Daten: EN ISO 13849: Sicherheitstechnische Daten: EN ISO 13849
- Performance Level (PL): e
- Safety Integrity Level (SIL): 3
- Sicherheitstechnische Daten: EN IEC 62061: Sicherheitstechnische Daten: EN IEC 62061
- Schutzart Einbauort minimal: IP54
- Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 75 % (im Mittel, 85 % gelegentlich, keine Betauung)
- Beschreibung des Eingangs: nicht sicherheitsgerichtet;IEC 61131-2 Typ 3
- Anzahl der Eingänge: 1
- Fehleranzeige: 1 x LED (rot)
- Eingangsspannungsbereich "0"-Signal: 0 V DC ... 5 V DC
- Eingangsspannungsbereich "1"-Signal: 11 V DC ... 30 V DC
- steckbar: ja
- Ansteuerung: 1- und 2-kanalig
- Leistungsaufnahme an US: typ. 1,32 W
- Stopp-Kategorie: 0
- Sicherheitstechnische Daten: IEC 61508 - High-Demand: Sicherheitstechnische Daten: IEC 61508 - High-Demand
- Sicherheitstechnische Daten: IEC 61508 - Low-Demand: Sicherheitstechnische Daten: IEC 61508 - Low-Demand
- Wiederanlaufzeit: < 1 s (Boot-Zeit)
- Startimpulsdauer: min. 500 ms (manueller Start)
- Digital: Logik (I1.1, I1.2): Digital: Logik (I1.1, I1.2)
- Eingangsstrombereich "0"-Signal: 0 mA ... 1,5 mA
- Gleichzeitigkeit: ∞ (2-kanalige Beschaltung), 5 s (antivalente Beschaltung), 0,5 s (Zweihandsteuerung)
- Grenzfrequenz: min. 0 Hz;max. 0,1 Hz
- Max. zulässiger Gesamtleitungswiderstand: 150 Ω
- Digital: Startkreis (S34): Digital: Startkreis (S34)
- Relais: Freigabestrompfade (13/14, 23/24, 33/34, 43/44): Relais: Freigabestrompfade (13/14, 23/24, 33/34, 43/44)
- Melden: M1: Melden: M1
- Ohmsche Last: min. 192 Ω (max. 100 mA)
- Kurzschlussschutz: ja
- Entladeschaltung: nein
- Takt: T1, T2: Takt: T1, T2
- Verpackungsart
Piece
- Produkt-Art
Sicherheitsrelais
- Typ
PSR-UNI-L-1X4NO-1DO-24DC-PI
- Anschluss
Push-In-Klemme
- Betriebsspannung
24 V/DC
- Ansprechzeit
100 ms
- Kontaktart
4 Schließer
- Schaltspannung (max.)
250 V DC/AC
- Performance Level
PL e
- Safety Integrity Level
SIL 3
- Sicherheitskategorie
4
IP20
- Betriebstemperatur (min.)
-25 °C
- Betriebstemperatur (max.)
60 °C
- Tiefe
111.7 mm
- Breite
22.5 mm
- Höhe
107.9 mm
- Abm.
(B x H x T) 22.5 x 107.9 x 111.7 mm
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3568828 Sicherheitsrelais PSR-UNI-L-1X4NO-1DO-24DC-PI Phoenix Contact Betriebsspannung: 24 V/DC 4 Schließer (B x H x T) 22.5 x 1
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3568828 Sicherheitsrelais PSR-UNI-L-1X4NO-1DO-24DC-PI Phoenix Contact Betriebsspannung: 24 V/DC 4 Schließer (B x H x T) 22.5 x 1
Beschreibung
Konfigurierbares Sicherheitsrelais, multifunktional, bis SIL 3, Cat. 4, PL e, 1 Sensorkreis, 1-/2-kanaliger Betrieb, automatischer/manueller, überwachter Start, 1 x 4 Freigabestrompfade, 1 Meldeausgang, US = 24 V DC, steckbare Push-in-Klemme
