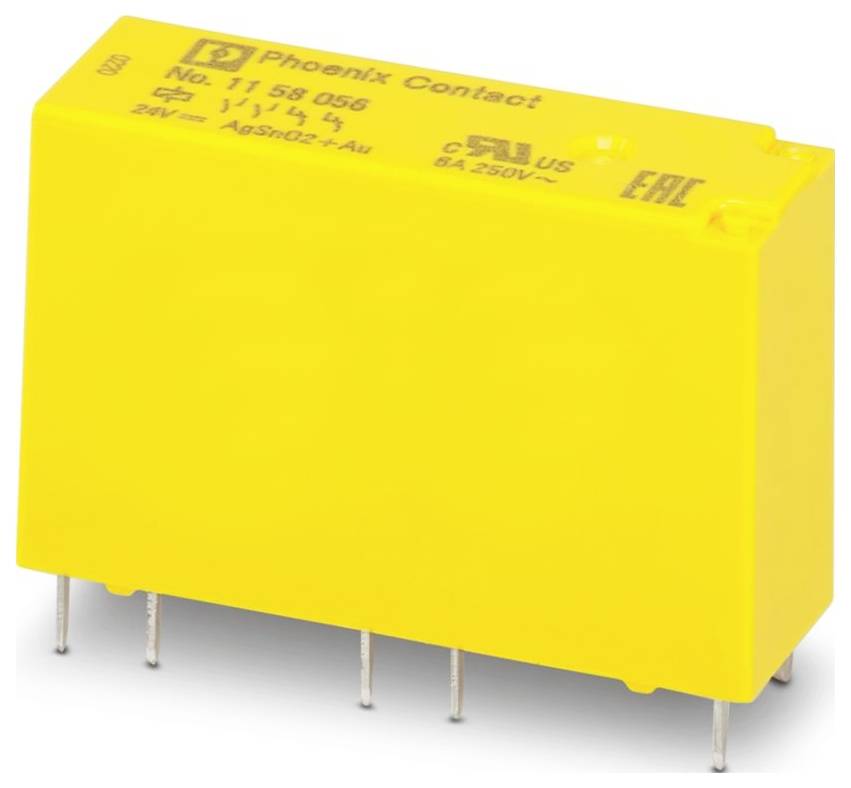

Sicherheitsrelais REL-SR- 24DC/2X1AU/2X2AU/FG Phoenix Contact Betriebsspannung: 24 V/DC 2 Schließer (B x H x T) 13 x 24
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Sicherheitsrelais
Anschluss
Stecken
Löten
Betriebsspannung
24 V/DC
Typ
REL-SR- 24DC/2X1AU/2X2AU/FG
Datenblatt (PDF)
Anzahl
Gesamt
15,19 €
zzgl. MwSt.
6,40 €
Nur noch 10 Stück verfügbar
Technische Daten
- Anschlussart: Steck / Lötanschluss
- Breite: 13 mm
- Höhe: 24 mm
- Tiefe: 40 mm
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -40 °C ... 85 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Höhenlage: ≤ 2000 m
- Normen/Bestimmungen: DIN EN 50178;EN 61810-1
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- Einbaulage: beliebig
- Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Maximale Verlustleistung bei Nennbedingung: 0,36 W
- Betriebsart: 100 % ED
- Eingangsspannungsbereich: 19,2 V DC ... 26,4 V DC
- Schadgastest: Schadgastest
- Schaltspannung maximal: 250 V AC;300 V DC
- Anwendung: Zwangsgeführte Kontakte
- Einschaltstrom maximal: 35 A (20 ms)
- Isolierung: Basisisolierung;Sichere Trennung, verstärkte Isolierung und 6 KV zwischen Spule und Kontaktkreis und zwischen den Kontakten 3-4, 5-6 nach 7-8, 9-10
- Datenpflegestand: Datenpflegestand
- Datum letzte Datenpflege: 15.01.2026
- Eingangsnennspannung UN: 24 V DC
- Eingangsspannungsbereich bezogen auf UN: siehe Diagramm
- Typischer Eingangsstrom bei UN: 15 mA
- Kontaktausführung: 2 Schließer, 2 Öffner, zwangsgeführt
- Grenzdauerstrom: 6 A
- Bemessungsisolationsspannung: 250 V AC
- Bemessungsstoßspannung: 4 kV
- Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen: Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen
- Luft- und Kriechstrecken zwischen den Stromkreisen: Luft- und Kriechstrecken zwischen den Stromkreisen
- Schutzart (Relais): RT II
- Schutzart (Einbauort): IP54 (Einbauort)
- Schalten: Schalten
- Enthalten in Set: 1148699 RIF-RPT-LDP-24DC/2X2/2X1/AU/FG
- Lebensdauer mechanisch: ca. 107 Schaltspiele
- Prüfspannung (Wicklung/Kontakt): 4 kVeff (50 Hz, 1 min., Wicklung/Kontakt)
- Erregerseite: Erregerseite
- Schaltverhalten des Antriebs: monostabil
- Antrieb (Polung): ungepolt
- Ansprechzeit typisch: 10 ms
- Rückfallzeit typisch: 5 ms
- Art des Schaltkontaktes: Einfachkontakt
- Kontaktmaterial: AgSnO, hartvergoldet
- Schaltspannung minimal: 10 V
- Schaltstrom minimal: 5 mA (10 V)
- Abschaltleistung (ohmsche Last) maximal: 144 W (24 V DC);100 W (48 V DC);75 W (60 V DC);55 W (110 V DC);50 W (220 V DC);1500 VA (250 V AC)
- Schaltvermögen: 2 A (24 V (DC13));3 A (230 V, AC15)
- Prüfspannung (Kontakt/Kontakt): 2,5 kVeff (50 Hz, 1 min., Kontakt/Kontakt)
- B10d: 810000 Zyklen (AC15, 250 V / 0,5 A, 1 NO);170000 Zyklen (AC15 | 250 V / 2 A | 1 NO);318000 Zyklen (DC13, 24 V / 1 A, 1 NO);208000 Zyklen (DC13, 24 V / 2 A, 1 NO)
- Zwangsgeführte Kontakte gemäß EN 61810-3: Typ A
- Verpackungsart
Piece
- Produkt-Art
Sicherheitsrelais
- Typ
REL-SR- 24DC/2X1AU/2X2AU/FG
- Anschluss
Stecken
Löten
- Betriebsspannung
24 V/DC
- Ansprechzeit
10 ms
- Kontaktart
2 Schließer
- Schaltspannung (max.)
300 V/DC
- Max. Schaltleistung
1500 VA
- Betriebstemperatur (min.)
-40 °C
- Betriebstemperatur (max.)
85 °C
- Tiefe
40 mm
- Breite
13 mm
- Höhe
24 mm
- Abm.
(B x H x T) 13 x 24 x 40 mm
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 3565232 Sicherheitsrelais REL-SR- 24DC/2X1AU/2X2AU/FG Phoenix Contact Betriebsspannung: 24 V/DC 2 Schließer (B x H x T) 13 x 24
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3565232 Sicherheitsrelais REL-SR- 24DC/2X1AU/2X2AU/FG Phoenix Contact Betriebsspannung: 24 V/DC 2 Schließer (B x H x T) 13 x 24
Beschreibung
Sicherheitsrelais mit zwangsgeführten Kontakten gemäß DIN EN 61810-3 (Typ A), Eingangsspannung 24 V DC, mit Mehrlagen-Goldkontakt, 2 Schließer und 2 Öffner
