Sicherheitsrelais REL-SR- 24DC/2X21/FG X Phoenix Contact Betriebsspannung: 24 V/DC 2 Wechsler (B x H x T) 12.6 x 29 x 26 kaufen

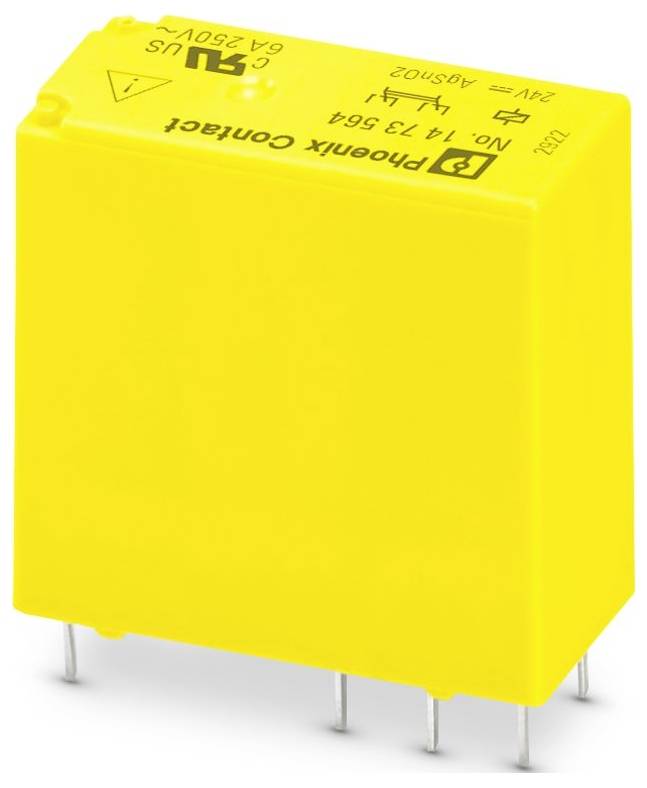

Abbildung ähnlich

Produkt-Art

Sicherheitsrelais

Betriebsspannung

24 V/DC

Typ

REL-SR- 24DC/2X21/FG X

Ansprechzeit

15 ms

Kontaktart

2 Wechsler

Datenblatt (PDF)

Lieferung Di., 22. Sept.

10 Set(s)

Verkauf und Versand:

SPS Industry AGB

Anzahl (Packungsgröße 20 St.)

Set(s)

Gesamt

284,68 €

zzgl. MwSt.

6,40 €

Nur noch 10 Set(s) verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Breite: 12,6 mm
Höhe: 29 mm
Tiefe: 26,3 mm
Umgebungsbedingungen: Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -25 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport): -25 °C ... 85 °C
Höhenlage: ≤ 2000 m
Normen/Bestimmungen: EN 60947-5-1
Montageart: Steckmontage
Überspannungskategorie: III
Verschmutzungsgrad: 2
Einbaulage: beliebig
Hinweis zum Betrieb: Gegen benachbarte Module in Tragschienenrichtung wird mindestens eine Basisisolierung eingehalten. Sollte die Applikation höhere Anforderungen an die Isolierung stellen (Verstärkte Isolierung) so sollte dies durch geeignete Maßnahmen (z. B. Trennplatten) realisiert werden.
Maximale Verlustleistung bei Nennbedingung: 0,7 W
Betriebsart: 100 % ED
Eingangsspannungsbereich: 19,2 V DC ... 26,4 V DC
Montagehinweis: anreihbar ohne Abstand
Schutzbeschaltung: Freilaufdiode
Schaltspannung maximal: 250 V AC/DC
Statusanzeige: LED (gelb)
Anwendung: Zwangsgeführte Kontakte
Isolierung: verstärkte Isolierung
Datenpflegestand: Datenpflegestand
Datum letzte Datenpflege: 15.01.2026
Eingangsnennspannung UN: 24 V DC
Eingangsspannungsbereich bezogen auf UN: siehe Diagramm
Typischer Eingangsstrom bei UN: 30 mA
Kontaktausführung: 2 Wechsler, zwangsgeführt
Grenzdauerstrom: 6 A
Bemessungsisolationsspannung: 250 V AC
Bemessungsstoßspannung: 6 kV
Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen: Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen
Luft- und Kriechstrecken zwischen den Stromkreisen: Luft- und Kriechstrecken zwischen den Stromkreisen
Schutzart (Relais): RT II (Relais)
Schutzart (Einbauort): IP54 (Einbauort)
Schalten: Schalten
Enthalten in Set: 2908215 RIF-1-RPT-LDP-24DC/2X21/FG
Lebensdauer mechanisch: ca. 107 Schaltspiele
Prüfspannung (Wicklung/Kontakt): 4 kVeff (50 Hz, 1 min.)
Erregerseite: Erregerseite
Schaltverhalten des Antriebs: monostabil
Antrieb (Polung): ungepolt
Ansprechzeit typisch: 15 ms
Rückfallzeit typisch: 10 ms
Art des Schaltkontaktes: Einfachkontakt
Kontaktmaterial: AgSnO
Abschaltleistung (ohmsche Last) maximal: 144 W (24 V DC);58 W (48 V DC);60 V DC;54 W (110 V DC);55 W (220 V DC);1500 VA (250 V AC)
Prüfspannung (offener Kontakt): 1,5 kVeff (50 Hz, 1 min.)
Prüfspannung (Wechsler/Wechsler): 2,5 kVeff (50 Hz, 1 min.)
Spulenspannung: 24 V DC
Zwangsgeführte Kontakte gemäß EN 61810-3: Typ B
Isolationseigenschaften: Luft- und Kriechstrecken zwischen Spule- und Kontaktseite: Isolationseigenschaften: Luft- und Kriechstrecken zwischen Spule- und Kontaktseite
Luft- und Kriechstrecken zwischen Spule- und Kontaktseite: Luft- und Kriechstrecken zwischen Spule- und Kontaktseite
Eingangsverlustleistung bei UN: 0,72 W

Produkt-Art: Sicherheitsrelais

Typ: REL-SR- 24DC/2X21/FG X

Betriebsspannung: 24 V/DC

Ansprechzeit: 15 ms

Kontaktart: 2 Wechsler

Schaltspannung (max.): 250 V DC/AC

Max. Schaltleistung: 1500 VA

Betriebstemperatur (min.): -25 °C

Betriebstemperatur (max.): 60 °C

Tiefe: 26.3 mm

Breite: 12.6 mm

Höhe: 29 mm

Abm.: (B x H x T) 12.6 x 29 x 26.3 mm

Inhalt: 20 St.

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Betriebsspannung

Anschluss

Produkt-Art

Sicherheitsrelais PSR-MC73-5NO-1DO-24DC-SP Phoenix Contact Betriebsspannung: 24 V/DC (B x H x T) 22.5 x 117.5 x 114.5 mm 1 St.

Bestell-Nr.:3561615

24 V/DC

Push-In-Klemme

Sicherheitsrelais

Sicherheitsrelais PSR-MC73-5NO-1DO-24DC-SC Phoenix Contact (B x H x T) 22.5 x 112.2 x 114.5 mm 1 St.

Bestell-Nr.:3561618

Schraubanschluss

Sicherheitsrelais

Sicherheitsrelais PSR-MC45-3NO-1DO-24DC-SP Phoenix Contact Betriebsspannung: 24 V/DC (B x H x T) 22.5 x 117.4 x 114.5 mm 1 St.

Bestell-Nr.:3563388

24 V/DC

Push-In-Klemme

Sicherheitsrelais

Sicherheitsrelais PSR-MC45-3NO-1DO-24DC-SC Phoenix Contact Betriebsspannung: 24 V/DC 3 Schließer (B x H x T) 22.5 x 112.4 x 114.5 mm 1 St.

Bestell-Nr.:3563392

24 V/DC

Schraubanschluss

Sicherheitsrelais

Sicherheitsrelais PSR-SCP-24DC/ESD/4X1/30-SET35 Phoenix Contact Betriebsspannung: 24 V/DC 2 Schließer (B x H x T) 22.5 x 99 x 114.5 mm 1 St.

Bestell-Nr.:3566733

24 V/DC

Schraubanschluss

Sicherheitsrelais

Sicherheitsrelais PSR-UNI-L-2X2NO-2DO-24DC-PI Phoenix Contact Betriebsspannung: 24 V/DC (B x H x T) 22.5 x 107.9 x 111.7 mm Manueller/Automatischer Neustart 1 St.

Bestell-Nr.:3568775

24 V/DC

Push-In-Klemme

Sicherheitsrelais

Sicherheitsrelais PSR-UNI-L-1X4NO-1DO-24DC-SC Phoenix Contact Betriebsspannung: 24 V/DC 4 Schließer (B x H x T) 22.5 x 112.7 x 111.7 mm Manueller/Automatischer Neustart 1 St.

Bestell-Nr.:3568784

24 V/DC

Schraubanschluss

Sicherheitsrelais

Sicherheitsrelais PSR-UNI-L-2X2NO-2DO-24DC-SC Phoenix Contact Betriebsspannung: 24 V/DC (B x H x T) 22.5 x 112.7 x 111.7 mm 1 St.

Bestell-Nr.:3568820

24 V/DC

Schraubanschluss

Sicherheitsrelais

Sicherheitsrelais PSR-UNI-L-1X4NO-1DO-24DC-PI Phoenix Contact Betriebsspannung: 24 V/DC 4 Schließer (B x H x T) 22.5 x 107.9 x 111.7 mm 1 St.

Bestell-Nr.:3568828

24 V/DC

Push-In-Klemme

Sicherheitsrelais

Sicherheitsrelais PSR-SPP- 24DC/SIM4 Phoenix Contact Betriebsspannung: 24 V/DC (B x H x T) 22.5 x 117 x 106 mm 1 St.

Bestell-Nr.:3580373

24 V/DC

Push-In-Klemme

Sicherheitsrelais

Dokumente & Downloads

Datenblatt

Datenblatt 3568823 Sicherheitsrelais REL-SR- 24DC/2X21/FG X Phoenix Contact Betriebsspannung: 24 V/DC 2 Wechsler (B x H x T) 12.6 x 29 x 26

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3568823 Sicherheitsrelais REL-SR- 24DC/2X21/FG X Phoenix Contact Betriebsspannung: 24 V/DC 2 Wechsler (B x H x T) 12.6 x 29 x 26

Beschreibung

Sicherheitsrelais mit zwangsgeführten Kontakten gemäß DIN EN 61810-3, Kontaktausführung 2 Wechsler. Die Anforderungen für Typ A gemäß DIN EN 61810-3 werden erfüllt, wenn die Beschaltung als 1 Schließer / 1 Öffner erfolgt.
