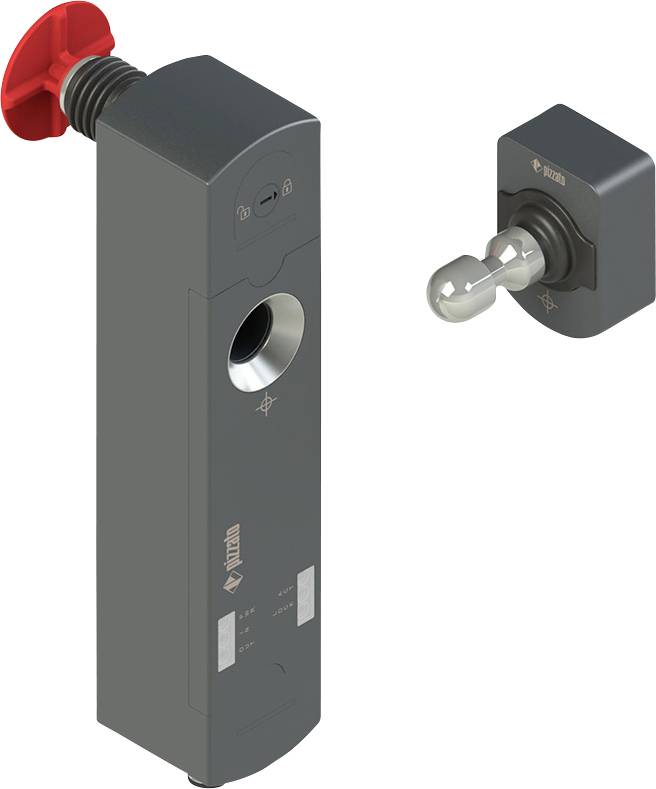

Sicherheitsschalter NS D4CE1SMK-F41 Pizzato Elettrica Betriebsspannung: 24 V/DC (B x H x T) 40 x 174 x 46.5 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sicherheitsschalter
Anschluss
M12, 12 polig
Kabel
Betriebsspannung
24 V/DC
Typ
NS D4CE1SMK-F41
Betriebsspannung min.
21.6 V
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
343,59 €
3
2% = 8,37 €
335,22 €
5
3% = 11,17 €
332,42 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (343,59 € / Stück)
343,59 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Produkt-Art
Sicherheitsschalter
- Typ
NS D4CE1SMK-F41
- Anschluss
M12, 12 polig
Kabel
- Betriebsspannung
24 V/DC
- Betriebsspannung min.
21.6 V
- Betriebsspannung max.
26.4 V
- Betriebsspannungsbereich
21.6 - 26.4 V
- Schaltspannung (max.)
24 V/DC
- Schaltstrom (max.)
0.25 A
- Max. Schaltleistung
6 W
IP67
IP69K
- Betriebstemperatur (min.)
-20 °C
- Betriebstemperatur (max.)
50 °C
- Tiefe
46.5 mm
- Breite
40 mm
- Höhe
174 mm
- Abm.
(B x H x T) 40 x 174 x 46.5 mm
- Inhalt
1 St.
- Industrieverpackung
Ja
- Nennspannung
24 V/DC
Dokumente & Downloads
Datenblatt
Datenblatt 3737357 Sicherheitsschalter NS D4CE1SMK-F41 Pizzato Elettrica Betriebsspannung: 24 V/DC (B x H x T) 40 x 174 x 46.5 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3737357 Sicherheitsschalter NS D4CE1SMK-F41 Pizzato Elettrica Betriebsspannung: 24 V/DC (B x H x T) 40 x 174 x 46.5 mm 1 St.
Beschreibung
Allgemeine Funktionen
Betätiger: Mit Universalbetätiger auf hohem Niveau Kodierung VN NS-F41
Gehäuse: Gehäuse aus Technopolymer
Arbeitsweiseprinzip:
D Prinzip, Gesperrter Betätiger mit aberregtem Elektromagnet
Modus 1: OS-Sicherheits-Ausgänge aktiv bei verriegelter Schutzeinrichtung
Eingänge und Ausgänge:
2 Sicherheits-Eingänge IS1-IS2,
2 Sicherheits-Ausgänge OS1-OS2,
1 Meldeausgang für eingeführten Betätiger O3,
1 Meldeausgang für verriegelter Betätiger O4,
2 Aktivierungseingänge Elektromagnet IE1-IE2,
1 Programmier- / Reset-Eingang I3
Einstellbare Hilfsentriegelung:
Frontseitige Hilfsentsperrung per Schraubendreher und rückseitiger Fluchtentsperrungstaster
Ausrichtung der Anschlüsse:
Kabel oder Steckverbinder unten
Typ der Verbindung:
M12-Steckverbinder, 12-polig
Schutzart:
IP67 nach EN 60529 und IP69K nach ISO 20653
Tastenkonfiguration:
Kein Gerät
Betätiger: Mit Universalbetätiger auf hohem Niveau Kodierung VN NS-F41
Gehäuse: Gehäuse aus Technopolymer
Arbeitsweiseprinzip:
D Prinzip, Gesperrter Betätiger mit aberregtem Elektromagnet
Modus 1: OS-Sicherheits-Ausgänge aktiv bei verriegelter Schutzeinrichtung
Eingänge und Ausgänge:
2 Sicherheits-Eingänge IS1-IS2,
2 Sicherheits-Ausgänge OS1-OS2,
1 Meldeausgang für eingeführten Betätiger O3,
1 Meldeausgang für verriegelter Betätiger O4,
2 Aktivierungseingänge Elektromagnet IE1-IE2,
1 Programmier- / Reset-Eingang I3
Einstellbare Hilfsentriegelung:
Frontseitige Hilfsentsperrung per Schraubendreher und rückseitiger Fluchtentsperrungstaster
Ausrichtung der Anschlüsse:
Kabel oder Steckverbinder unten
Typ der Verbindung:
M12-Steckverbinder, 12-polig
Schutzart:
IP67 nach EN 60529 und IP69K nach ISO 20653
Tastenkonfiguration:
Kein Gerät
