Sick AutomatisierungLichtgitter SGS4-F076P7PS2T01
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Lichtgitter
Länge
12.4 mm
Höhe
832.4 mm
Typ
1113627
Besonderheiten
LED-Anzeige
Technische Daten
- Sensor principle: Sender/receiver
- Minimum detectable object (MDO): Cross beam, 25mm
- Beam separation: 40mm
- Optical light exit: Flat
- Number of beams: 20
- Detection height: 760mm
- Parameterization: Teachin button
- Cross beam/parallel beam: Cross beam active
- Output 1: Output 1active, if light beam interrupted
- Muting function: Muting function deactivated
- Automatic teach: Automatic teach inactive
- Alignment aid: Without alignment aid
- Light source: Infrared light
- Wave length: 950nm
- Supply voltage V s : DC24V, 20%
- Power consumption receiver: 70mA
- Output current I max. : 100mA
- Output load, capacitive: 100nF
- Output load, Inductive: 1H
- Initialization time: 1s
- Switching output: PNP
- Inputs: Teachin input (receiver) Test input (sender) HIGH= 10V... 30V / LOW= 5V

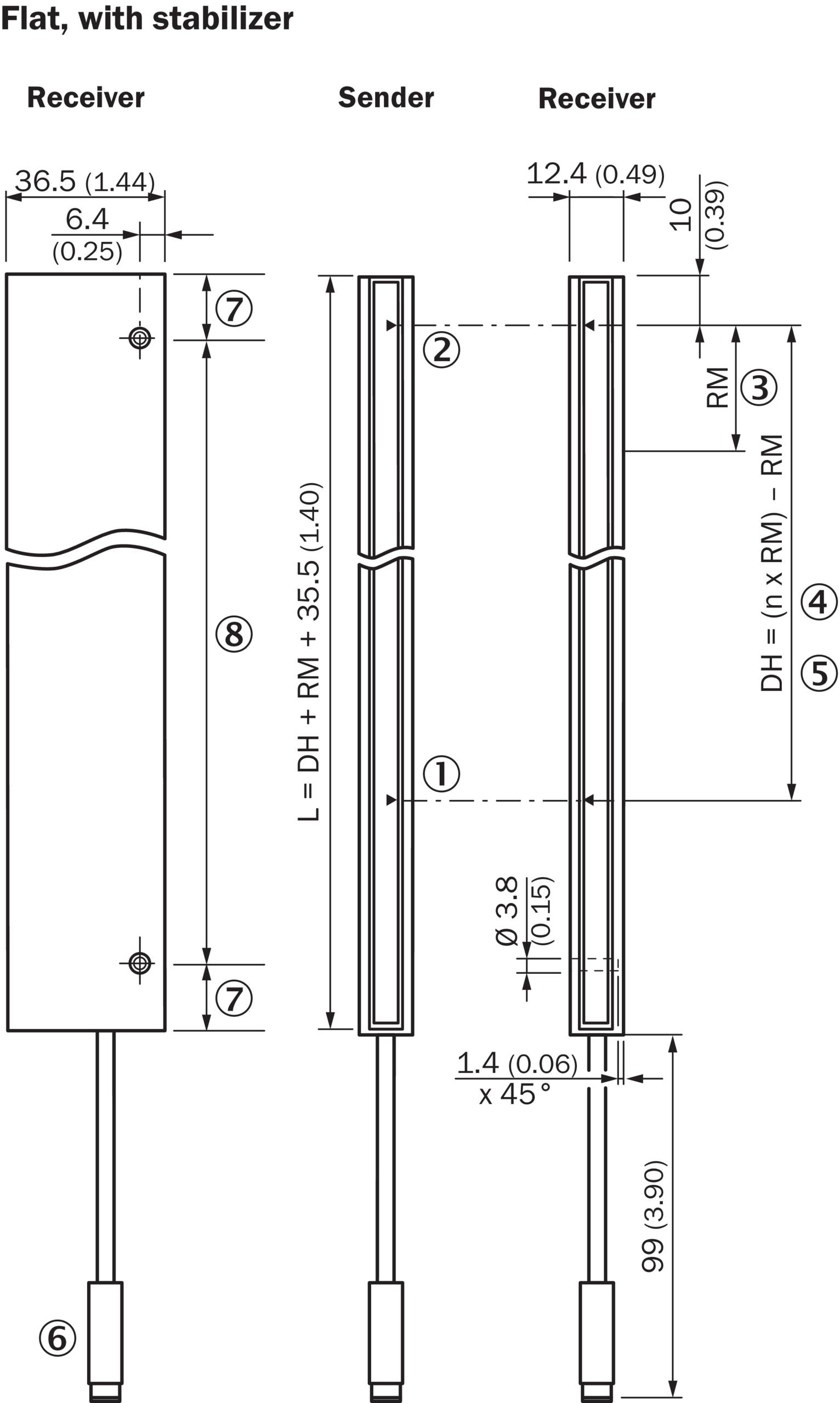

- Dimensions (Wx Hx D): 36.5mmx 832.4mmx 12.4mm
- Connection type: Cable with M8 male connector, 4pin
- Housing material: PMMA
- Indication: LED
- Synchronization: Optical
- Enclosure rating:
- Circuit protection: U V connections, reverse polarity protected Output Q shortcircuit protected Interference pulse suppression
- Protection class: III
- Weight: 100g
- Pulse frequency: 500kHz
- Aluminum stabilizer: With stabilizer
- Maximum range: 10m
- Minimum range: Cross beam: 0.3m
- Operating range: 7m
- Response time: Cross beam, 57ms
- Shock resistance: 10g/ DINEN60068229/ 16ms
- Vibration resistance: 5g, 10Hz... 55Hz (IEC682
- EMC: EN6094752
- Ambient light immunity: Direct: 100,000lx Indirect: 150,000lx
- Ambient operating temperature: 25C... +55C
- Ambient temperature, storage: 25C... +70C
- EU declaration of conformity
- UK declaration of conformity
- ACMA declaration of conformity
- MAR declaration of conformity
- ChinaRoHS
- ECLASS 5.0: 27270910
- ECLASS 5.1.4: 27270910
- ECLASS 6.0: 27270910
- ECLASS 6.2: 27270910
- ECLASS 7.0: 27270910
- ECLASS 8.0: 27270910
- ECLASS 8.1: 27270910
- ECLASS 9.0: 27270910
- ECLASS 10.0: 27270910
- ECLASS 11.0: 27270910
- ECLASS 12.0: 27270910
- ETIM 5.0: EC002549
- ETIM 6.0: EC002549
- ETIM 7.0: EC002549
- ETIM 8.0: EC002549
- UNSPSC 16.0901: 39121528
- Produkt-Art
Lichtgitter
- Typ
1113627
- Besonderheiten
LED-Anzeige
- Betriebsspannung
24 V/DC
- Ansprechzeit
57 ms
- Kleinstes zu erkennendes Objekt (Durchmesser)
25 mm
- Sendertyp
LED Infrarot
- Wellenlänge
950 nm
- Reichweite (min.)
0.3 m
- Reichweite (max.)
10 m
- Ausgänge
PNP
- Ausgangsstrom
100 mA
- Strahlen
20
- Strahlenabstand
40 mm
- Schutzfeldhöhe
832.4 mm
- Gesamt-Höhe
832.4 mm
- Inhalt
1 St.
- Länge
12.4 mm
- Breite
36.5 mm
- Höhe
832.4 mm
- Abm.
(L x B x H) 12.4 x 36.5 x 832.4 mm
- Min. Temperatur
25 °C
- Max. Temperatur
55 °C
- UKCA
nicht relevant
Beschreibung
Sick AutomatisierungLichtgitter SGS4-F076P7PS2T01
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:SickBezeichnung:AutomatisierungLichtgitter schaltendTyp:SGS4-F076P7PS2T01Ausführung des elektrischen Anschlusses:Kabel mit SteckverbinderBetriebsmittel-Schutzklasse:Schutzklasse 3Max. Ausgangsstrom am sicheren Ausgang:100 mAReaktionszeit:57 msReichweite des Schutzfeldes:7 mSchutzfeldhöhe:832,4 mmSpannungsart:DC
Sick AutomatisierungLichtgitter SGS4-F076P7PS2T01: weitere Details
Schaltende Automatisierungs-Lichtgitter, SLG, SGS4-F076P7PS2T01, Betriebsreichweite: 7 m, Strahlabstand: 40 mm, Optischer Lichtaustritt: Flat, Aluminium-Stabilisator: Mit Stabilisator, Parametrierung: Teach-in-Taste, Kreuzstrahl/Parallelstrahl: Kreuzstrahl aktiv, Überwachungshöhe: 760 mm, Schaltausgang: PNP, Ansprechzeit: 57 ms, Anschlussart: Leitung mit Stecker M8, 4-polig EAN: 4047084470936
Geliefert wird: Sick AutomatisierungLichtgitter schaltend SGS4-F076P7PS2T01, Verpackungseinheit: 1 Stk., EAN: 4047084470936
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:SickBezeichnung:AutomatisierungLichtgitter schaltendTyp:SGS4-F076P7PS2T01Ausführung des elektrischen Anschlusses:Kabel mit SteckverbinderBetriebsmittel-Schutzklasse:Schutzklasse 3Max. Ausgangsstrom am sicheren Ausgang:100 mAReaktionszeit:57 msReichweite des Schutzfeldes:7 mSchutzfeldhöhe:832,4 mmSpannungsart:DC
Sick AutomatisierungLichtgitter SGS4-F076P7PS2T01: weitere Details
Schaltende Automatisierungs-Lichtgitter, SLG, SGS4-F076P7PS2T01, Betriebsreichweite: 7 m, Strahlabstand: 40 mm, Optischer Lichtaustritt: Flat, Aluminium-Stabilisator: Mit Stabilisator, Parametrierung: Teach-in-Taste, Kreuzstrahl/Parallelstrahl: Kreuzstrahl aktiv, Überwachungshöhe: 760 mm, Schaltausgang: PNP, Ansprechzeit: 57 ms, Anschlussart: Leitung mit Stecker M8, 4-polig EAN: 4047084470936
Geliefert wird: Sick AutomatisierungLichtgitter schaltend SGS4-F076P7PS2T01, Verpackungseinheit: 1 Stk., EAN: 4047084470936
Lieferumfang
- Geliefert wird: Sick AutomatisierungLichtgitter schaltend SGS4-F076P7PS2T01, Verpackungseinheit: 1 Stk., EAN: 4047084470936
