Siemens 3NP11231BC24 Sicherungslasttrennschalter Sicherungsgröße = 000 160 A 690 V/AC 1 St. kaufen

Elektrisches Gerät von Siemens, Modell Sentron, mit integrierten Bedienelementen und Anzeigen.

Abbildung ähnlich

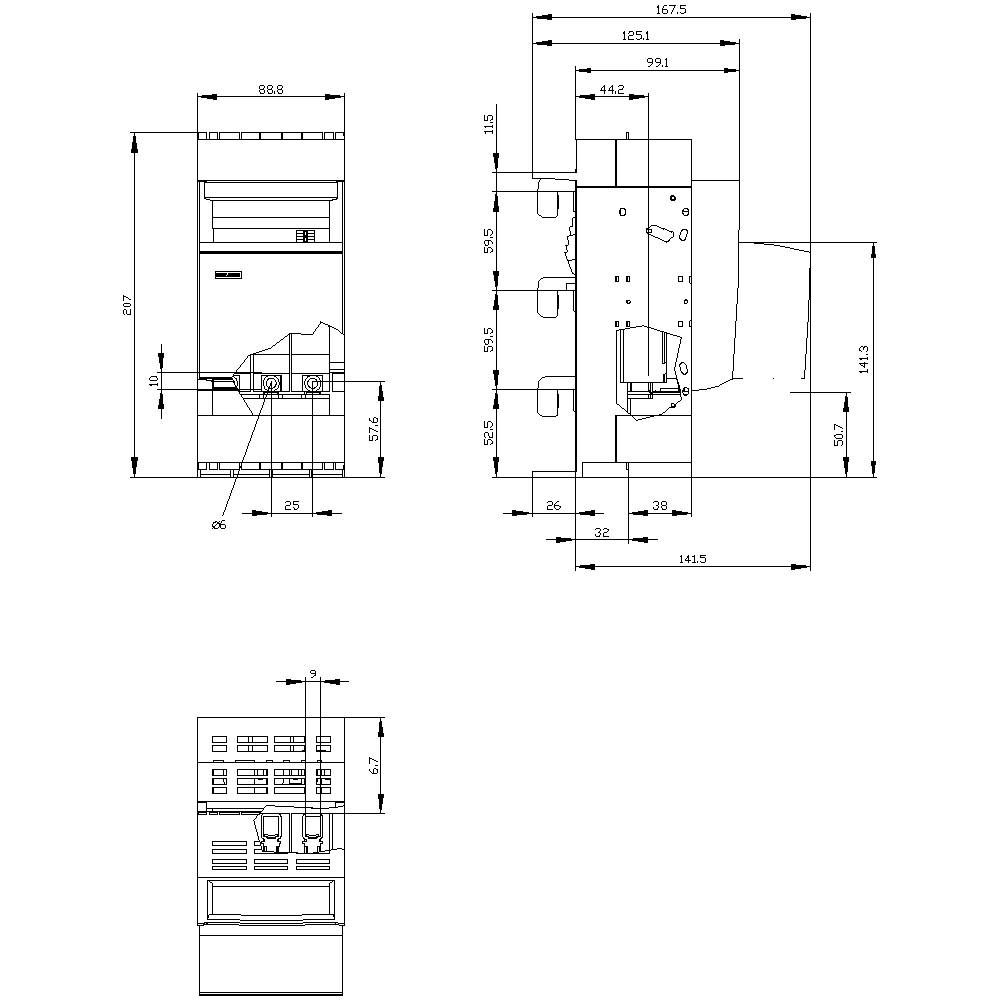

Technische Zeichnung eines elektrischen Schaltkastens mit Front-, Seiten- und Rückansicht. Maße und Abstände sind detailliert markiert.

1/2

Abbildung ähnlich

Produkt-Art

Sicherungslasttrennschalter

Sicherungsgröße

000

Polzahl

Nennstrom - gerundet

160 A

Ausführung

Abdeckebene 32/70 mm

Datenblatt (PDF)

Lieferung Mi., 14. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Set(s)

Gesamt (151,25 € / Stück)

151,25 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Ausführung des elektrischen Anschlusses / für Hauptstromkreis: Rahmenklemme
Ausführung des Betätigungselements: Deckelgriff
Ausführung der Sicherungsüberwachung: elektronisch EFM15
Ausführung der Sammelschiene: Sammelschienendicke 5 oder 10 mm
Anzugsdrehmoment / bei Schraubanschluss / minimal: 3,5 Nm
Anzugsdrehmoment / bei Schraubanschluss / maximal: 4 Nm
Bauart des Geräts: für Sammelschienensystem 8US 60mm
Baugröße der Trennlasche: 0
Befestigungsart: Sammelschiene
Eignung zur Verwendung / Lasttrennschalter: ja
Eignung zur Verwendung / Sicherheitsschalter: ja
Eignung zur Verwendung / Wartungs-/Reparaturschalter: ja
Einbaulage: horizontal/vertikal
Mechanische Lebensdauer (Schaltspiele) / typisch: 2000
Position / des Betätigungselements: vorne
Produktausstattung / Verriegelung: ja
Produktbestandteil / Ausgelöstmelder: ja
Produkteigenschaft / plombierbar: ja
Produktfunktion / Sicherungsüberwachung: ja
Produkterweiterung / Hilfsschalter: ja
Produkterweiterung / optional / Abschließbarkeit: ja
Produkterweiterung / optional / Überspannungsschutzüberwachung: ja
Schutzart IP: IP40
Schutzart IP / bei geschlossenem Schalter / mit Blende oder Kabelschuhabdeckung: IP40
Schutzart IP / bei geschlossenem Schalter / ohne Blende oder Kabelschuhabdeckung: IP30
Schutzart IP / offen: IP20
Stoßspannungsfestigkeit: 8 kV
Umgebungstemperatur / während Betrieb / minimal: -25 °C
Umgebungstemperatur / während Betrieb / maximal: 55 °C
Verlustleistung / maximal: 42 W
Verschmutzungsgrad: 2
Isolationsspannung: 690 V
Schienenmittenabstand: 60 mm
Breite der Stromsammelschiene / minimal: 12 mm
Breite der Stromsammelschiene / maximal: 30 mm
Anschließbarer Leiterquerschnitt / für Hauptkontakte / mehrdrähtig / minimal: 1,5 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / mehrdrähtig / maximal: 50 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / eindrähtig oder mehrdrähtig / minimal: 1,5 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / eindrähtig oder mehrdrähtig / maximal: 50 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / feindrähtig / mit Aderendbearbeitung / minimal: 1,5 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / feindrähtig / mit Aderendbearbeitung / maximal: 35 mm²
Art der anschließbaren Leiterquerschnitte / der lamellierten Leiter / maximal: 8 x 8 mm

Ausführung: Abdeckebene 32/70 mm

Produkt-Art: Sicherungslasttrennschalter

Sicherungsgröße: 000

Polzahl: 3

RoHS-konform: Ja

Abm.: (B x H x T) 88.8 x 211.4 x 143.9 mm

Inhalt: 1 St.

Nennstrom: 160 A

Nennstrom - gerundet: 160 A

Nennspannung: 690 V/AC

Breite: 88.8 mm

Höhe: 211.4 mm

Tiefe: 143.9 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2864055 Siemens 3NP11231BC24 Sicherungslasttrennschalter Sicherungsgröße = 000 160 A 690 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2864055 Siemens 3NP11231BC24 Sicherungslasttrennschalter Sicherungsgröße = 000 160 A 690 V/AC 1 St.

Beschreibung

SENTRON, Sicherungslasttrennschalter 3NP1, 3-polig, NH000, 160 A, für Sammelschienensystem 8US 60mm, Rahmenklemme, Sicherungsüberwachung, elektronisch EFM15, Abdeckebene 32/70mm
