Siemens 3RA2425-8XF32-1AG2 Stern-Dreieck-Kombination 3 Schließer 690 V/AC 1 St. kaufen

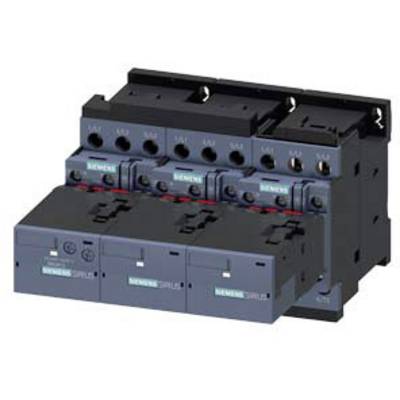

Ein elektrisches Schaltschütz von Siemens in Dreiergruppe, geeignet für industrielle Anwendungen zur Steuerung von Maschinenlasten.

Abbildung ähnlich

Eine Person sägt ein Holzbrett auf einer Kreissäge. Holzspäne fliegen in die Luft, während das Brett geschnitten wird.

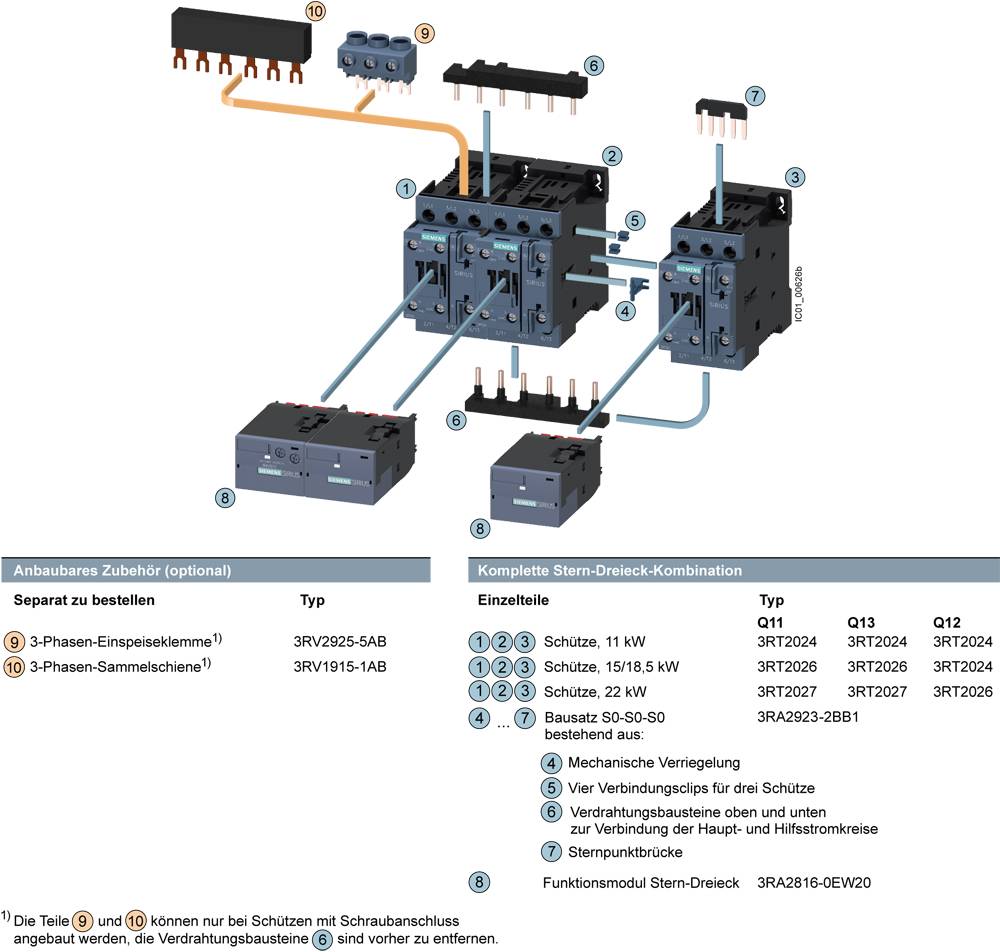

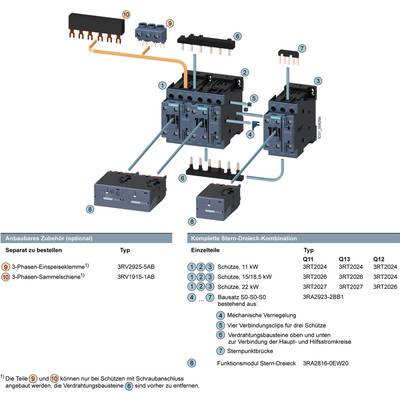

'Diagramm zeigt verschiedene elektrische Komponenten und deren Spezifikationen. Enthält Schaltertypen, Zubehör und Verbindungsoptionen.'

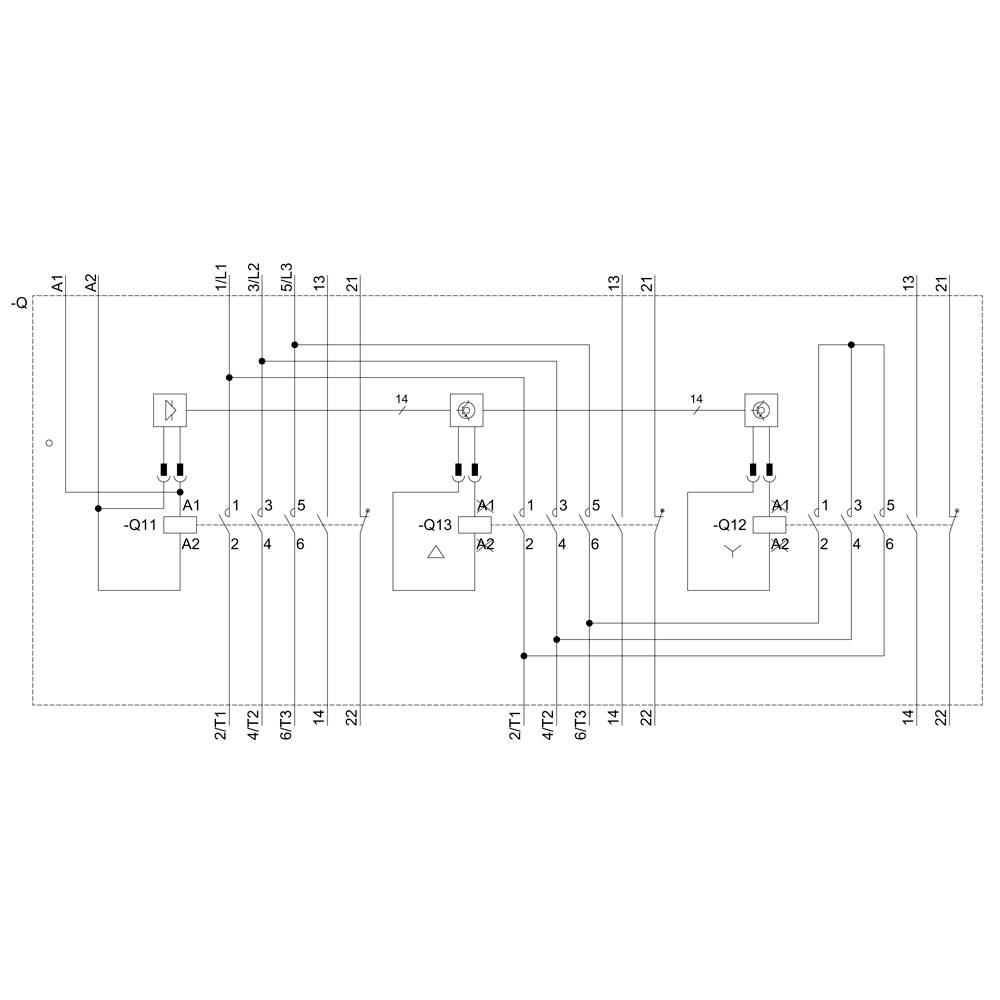

'Elektrisches Schaltbild mit Schaltkreisen, Relais und Verbindungen einzelner Komponenten, Darstellung von elektrischen Verbindungen.'

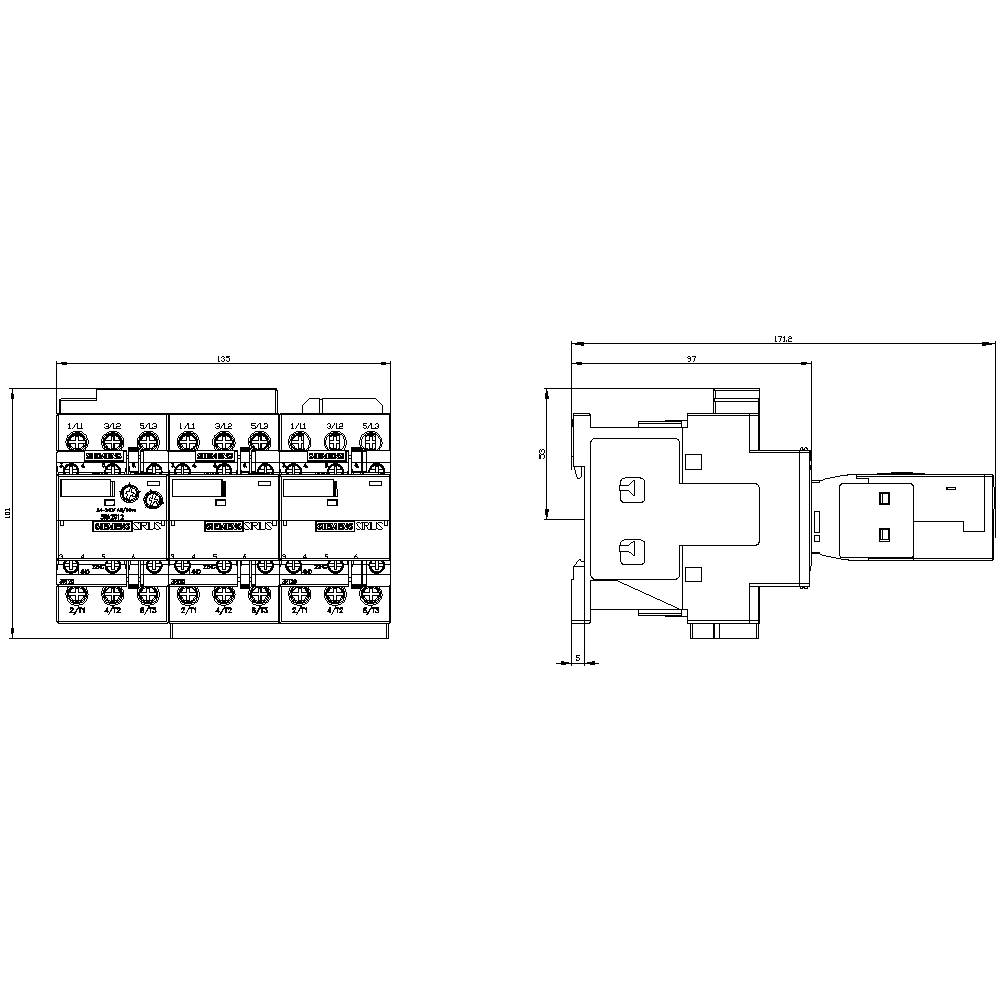

Technische Zeichnung eines Relaismoduls mit Abmessungen und Anschlussdetails. Links: Vorderansicht, rechts: Seitenansicht.

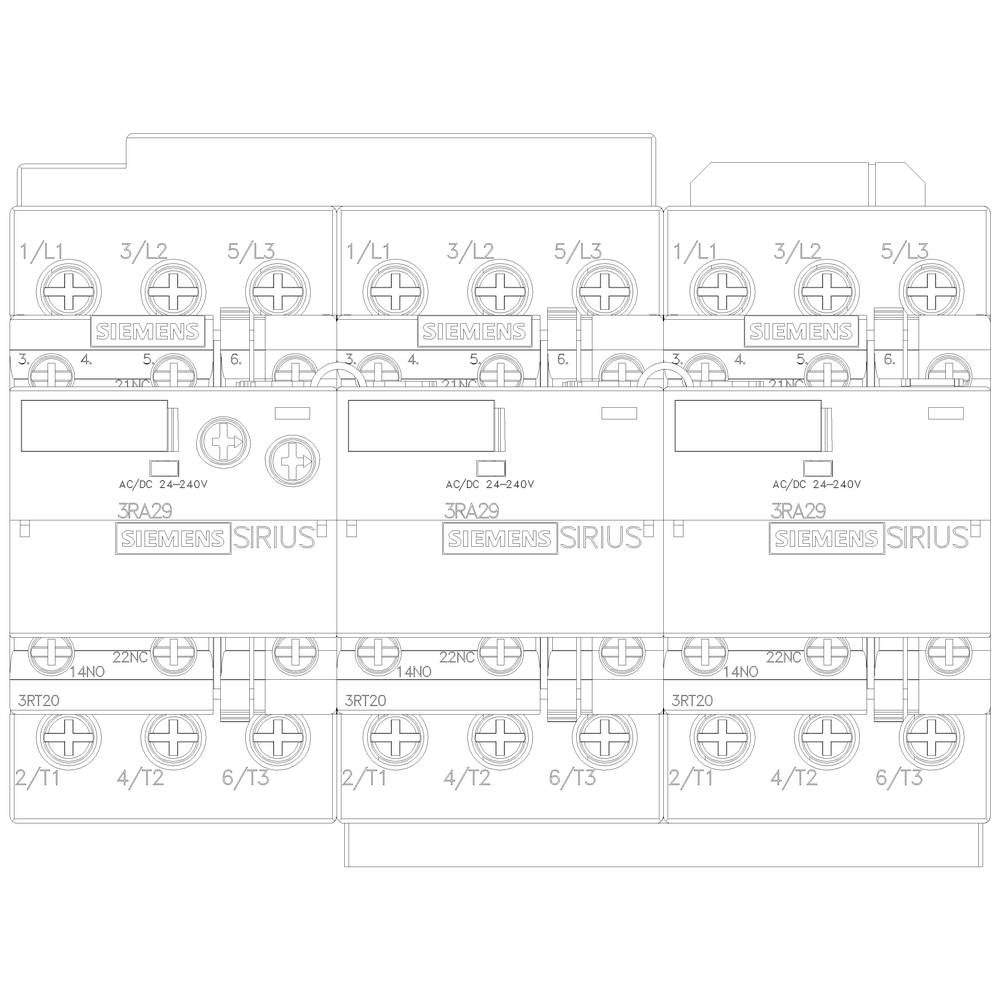

Diagramm zeigt eine Siemens-Komponentenstruktur mit mehreren Blöcken und Verbindungsstellen. Beschriftungen: '3RA9', 'SIRIUS'.

1/6

Abbildung ähnlich

Produkt-Art

Stern-Dreieck-Kombination

Polzahl

3polig

Nennspannung

690 V/AC

Anschluss

Schrauben

Typ

3RA2425-8XF32-1AG2

Datenblatt (PDF)

100 Stück

Verkauf und Versand:

Anzahl

Stück

Gesamt

€

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Kostenfreier Versand

€

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Stern-Dreieck-Kombination AC3, 15/18,5kW/400V AC110V, 50/60Hz, 3pol. S0

Anlasskombination,Schraubkombination,Schraubschützkombination,Schütz,Schützbaustein,Schützkombination,Starterkombination,Stern Dreieck,Stern-Dreieck-Kombination,Stern-Dreieck-Schütz

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Spannungsart: AC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 10 mm²
Leiterquerschnitt feindrähtig: 10 mm²

Produkt-Art: Stern-Dreieck-Kombination

Typ: 3RA2425-8XF32-1AG2

Baugröße: S0

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 690 V/AC

Steuerspannung (max.): 110 V/AC

Steuerspannungs-Bereich: 110 V/AC (max)

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 135 mm

Höhe: 101 mm

Tiefe: 171 mm

Abm.: (B x H x T) 135 x 101 x 171 mm

Inhalt: 1 St.

RoHS-konform: Ja

: Stern-Dreieck-Schütz

: 15 kW

: 3

: 0

: 40 A

: IP20

: Schraubanschluss

: AC

: sonstige

Dokumente & Downloads

Datenblatt

Datenblatt 1702507 Siemens 3RA2425-8XF32-1AG2 Stern-Dreieck-Kombination 3 Schließer 690 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1702507 Siemens 3RA2425-8XF32-1AG2 Stern-Dreieck-Kombination 3 Schließer 690 V/AC 1 St.

Beschreibung

Stern-Dreieck-Kombination AC-3, 15/18 kW/400 V, AC 110 V 50/60 Hz, 3-polig Baugröße S0, Schraubanschluss elektrische und mechanische Verriegelung 3 S + 3 Ö integriert Stern-Dreieck-Kombination SIRIUS 3RA24 zum schonenden Anlauf von Drehstromasynchronmotoren.
Die Stern-Dreieck-Kombination 3RA24 ist eine geprüfte und werkseitig vormontierte Kombination aus drei Schützen 3RT2, die bereits fertig verdrahtet sowie mechanisch und elektrisch verriegelt sind. Das zudem enthaltene Funktionsmodul mit integrierter Steuerlogik und Zeiteinstellung ersetzt die komplette Verdrahtung im Steuerstromkreis. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.
Die Stern-Dreick-Kombinationen 3RA24 sind mit AC- und DC-Betätigung in den Baugrößen S00 bis S3 erhältlich. Sie werden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene oder Schraubbefestigung angeboten. Zudem sind Varianten für die Anbindung an IO-Link oder AS-Interface erhältlich.
Das Zubehör der Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Schützkombinationen verwendet werden.
Die Stern-Dreieck-Kombinationen 3RA24 lösen die bewährte Baureihe 3RA14 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
