Siemens 3RA2446-8XF32-1NB3 Stern-Dreieck-Kombination 3 Schließer 132 kW 690 V/AC mit Varistor 1 St. kaufen

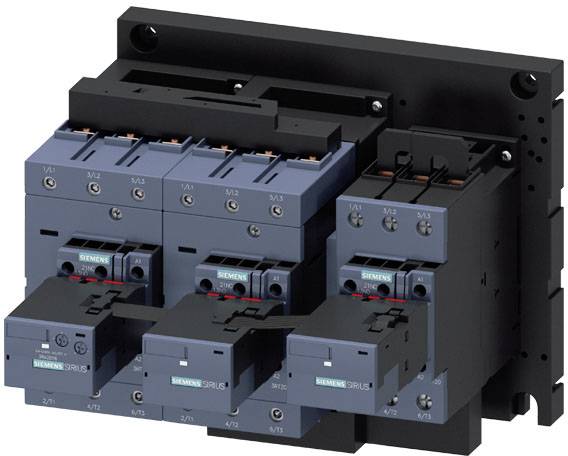

'Drei elektrische Schütze auf einer Befestigungsplatte montiert, mit blauen und schwarzen Komponenten, Markenlabel sichtbar.'

Abbildung ähnlich

Eine Person sägt ein Holzbrett auf einer Tischkreissäge. Holzspäne fliegen durch die Luft. Sicherheitsgekleidung nicht sichtbar.

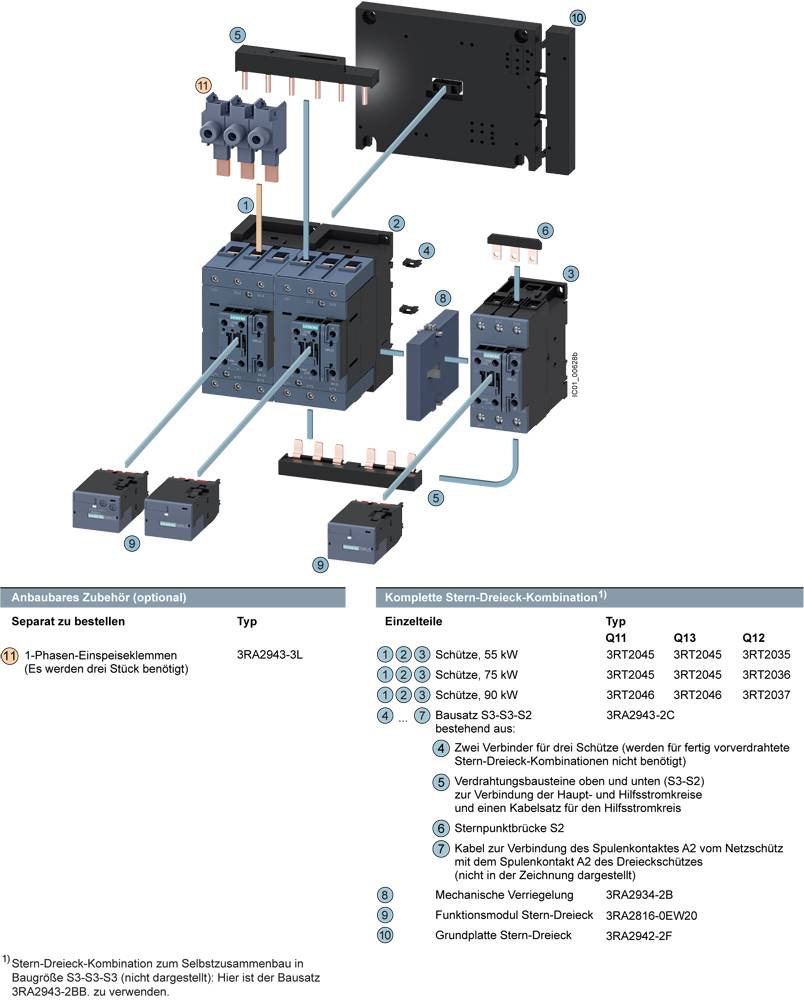

'Abbild eines elektronischen Schaltplans mit Einzelteile-Liste. Zeigt Aufbau und Kombination einer Stern-Dreieck-Kombination.'

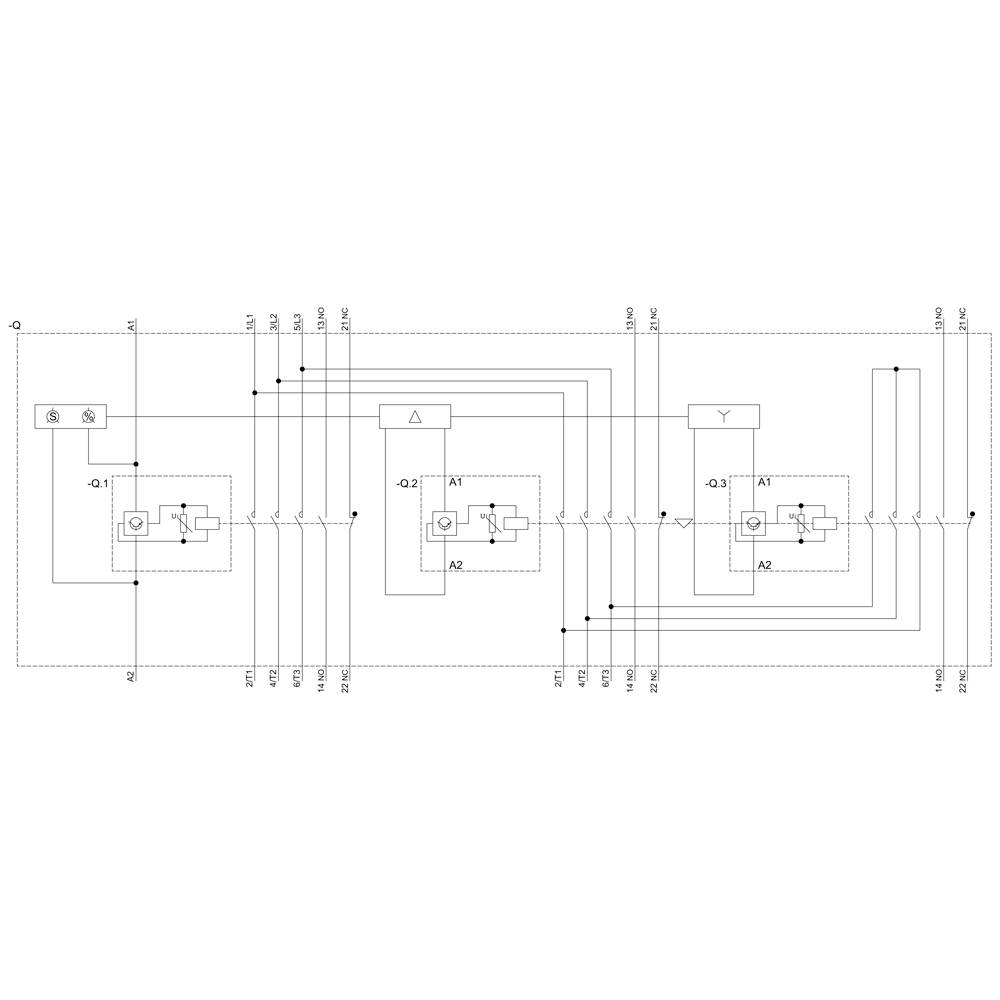

Schaltplan eines elektrischen Steuerschaltkreises mit Kontaktoren und Relais, zeigt Verbindungen und Strompfad, geeignet für den Maschinenbau.

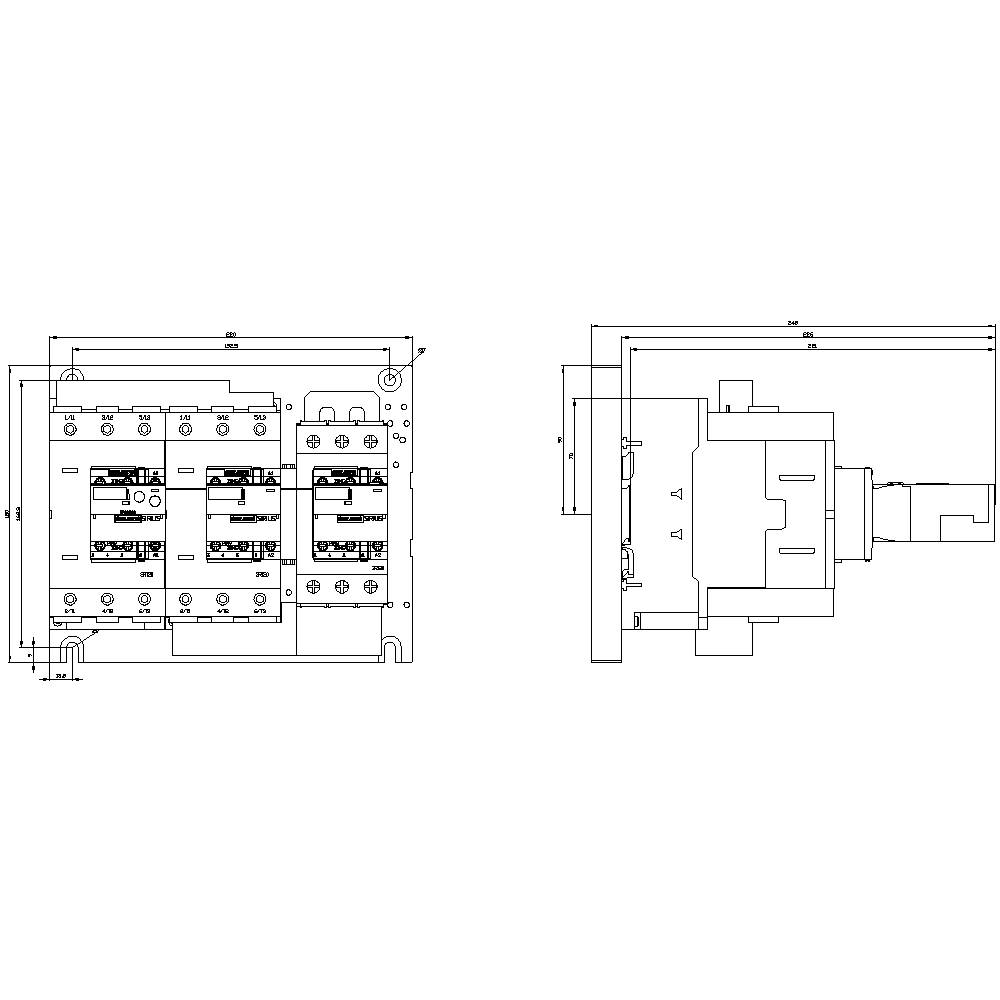

'Technische Zeichnung eines elektrischen Schalters mit Vorder- und Seitenansicht. Maße und Details der internen Komponenten sind sichtbar.'

1/5

Abbildung ähnlich

Produkt-Art

Stern-Dreieck-Kombination

Polzahl

3polig

Nennspannung

690 V/AC

Leistung

132 kW

Anschluss

Schrauben

Datenblatt (PDF)

Lieferung Do., 22. Okt.

100 Set(s)

Verkauf und Versand:

MultiTech Trading GmbH AGB

versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter

Anzahl

Set(s)

Gesamt

833,94 €

zzgl. MwSt.

Kostenfreier Versand

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Di., 6. Okt.

Kostenfreier Versand

1.651,26 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Anteil gefahrbringender Ausfälle / bei hoher Anforderungsrate: 73
Anteil gefahrbringender Ausfälle / bei niedriger Anforderungsrate: 40
Anzugsleistung / der Magnetspule / bei DC: 154 W
Halteleistung / der Magnetspule / bei DC: 5,6 W
Aufstellungshöhe / bei Höhe über NN / maximal: 2000 m
Ausführung des Sicherungseinsatzes / für Kurzschlussschutz des Hauptstromkreises / bei Zuordnungsart 1 / erforderlich: gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 250 A
Ausführung des Sicherungseinsatzes / für Kurzschlussschutz des Hauptstromkreises / bei Zuordnungsart 2 / erforderlich: gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 160 A
Ausführung des Sicherungseinsatzes / für Kurzschlussschutz des Hilfsschalters / erforderlich: Sicherung gG: 10 A
Berührungsschutz / frontseitig: fingersicher bei senkrechter Berührung von vorne
Betriebsleistung / bei AC-3 / bei 400 V: 90 kW
Betriebsstrom / bei AC-3 / bei 400 V: 160 A
Einbaulage: bei senkrechter Montageebene +/-180° drehbar, bei senkrechter Montageebene +/- 22,5° nach vorne und hinten kippbar
Schalthäufigkeit / bei AC-3 / maximal [1/h]: 850
Schalthäufigkeit / bei AC-4 / maximal [1/h]: 200
Anwendungsbereich: zum schonenden Anlauf von Drehstromasynchronmotoren
Anzugsscheinleistung / der Magnetspule / bei AC / bei 50 Hz: 328 VA
Anzugsscheinleistung / der Magnetspule / bei AC / bei 60 Hz: 328 VA
Haltescheinleistung / der Magnetspule / bei AC / bei 50 Hz: 8,2 VA
Haltescheinleistung / der Magnetspule / bei AC / bei 60 Hz: 8,2 VA
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / für Hauptkontakte: 2x (10 ... 1/0), 1x (10 ... 2/0)
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / für Hilfskontakte: 2x (20 ... 16), 2x (18 ... 14)
Anschließbarer Leiterquerschnitt / für Hauptkontakte / eindrähtig / minimal: 2,5 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / eindrähtig / maximal: 16 mm²
Art der anschließbaren Leiterquerschnitte / für Hauptkontakte / eindrähtig oder mehrdrähtig: 2x (2,5 ... 16 mm²), 2x (10 ... 50 mm²), 1x (10 ... 70 mm²)
Anschließbarer Leiterquerschnitt / für Hauptkontakte / mehrdrähtig / minimal: 10 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / mehrdrähtig / maximal: 70 mm²
Art der anschließbaren Leiterquerschnitte / für Hauptkontakte / feindrähtig / mit Aderendbearbeitung: 2x (2,5 ... 35 mm²), 1x (2,5 ... 50 mm²)
Art der anschließbaren Leiterquerschnitte / für Hauptkontakte / feindrähtig / ohne Aderendbearbeitung: 2x (10 ... 35 mm²), 1x (10 ... 50 mm²)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / eindrähtig oder mehrdrähtig: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / feindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Produkt-Art: Stern-Dreieck-Kombination

Typ: 3RA2446-8XF32-1NB3

Baugröße: S3

Polzahl: 3polig

Kontaktart: 3 Schließer

Hilfskontaktart: 3 Schließer
3 Öffner

Nennspannung: 690 V/AC

Steuerspannung (min.): 20 V/AC
20 V/DC

Steuerspannung (max.): 33 V/AC
33 V/DC

Steuerspannungs-Bereich: 20, 20 - 33, 33 V/AC, V/DC

: 132 kW

Besonderheiten: mit Varistor

Montageart: Schraubbefestigung
Schnappbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 220 mm

Höhe: 180 mm

Tiefe: 244 mm

Abm.: (B x H x T) 220 x 180 x 244 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2862242 Siemens 3RA2446-8XF32-1NB3 Stern-Dreieck-Kombination 3 Schließer 132 kW 690 V/AC mit Varistor 1 St.

Beschreibung

Stern-Dreieck-Kombination AC-3, 90 kW/400 V AC/DC 20-33 V Baugröße S3, Schraubanschluss elektrische und mechanische Verriegelung 3S+3Ö, Varistor integriert Stern-Dreieck-Kombination SIRIUS 3RA24 zum schonenden Anlauf von Drehstromasynchronmotoren.
Die Stern-Dreieck-Kombination 3RA24 ist eine geprüfte und werkseitig vormontierte Kombination aus drei Schützen 3RT2, die bereits fertig verdrahtet sowie mechanisch und elektrisch verriegelt sind. Das zudem enthaltene Funktionsmodul mit integrierter Steuerlogik und Zeiteinstellung ersetzt die komplette Verdrahtung im Steuerstromkreis. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.
Die Stern-Dreick-Kombinationen 3RA24 sind mit AC- und DC-Betätigung in den Baugrößen S00 bis S3 erhältlich. Sie werden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene oder Schraubbefestigung angeboten. Zudem sind Varianten für die Anbindung an IO-Link oder AS-Interface erhältlich.
Das Zubehör der Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Schützkombinationen verwendet werden.
Die Stern-Dreieck-Kombinationen 3RA24 lösen die bewährte Baureihe 3RA14 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
