Siemens 3RF2320-2AA22 Halbleiterschütz Nullspannungsschaltend 1 Schließer 20 A 1 St. kaufen

Ein graues elektrisches Gerät mit der Aufschrift 'SIRIUS', das Heizungen oder Motoren steuern kann. Es hat mehrere Anschlüsse und Kühlrippen.

Abbildung ähnlich

'Ein offener Schaltschrank mit mehreren elektrischen Komponenten und Kabeln, die auf verschiedenen Ebenen organisiert sind.'

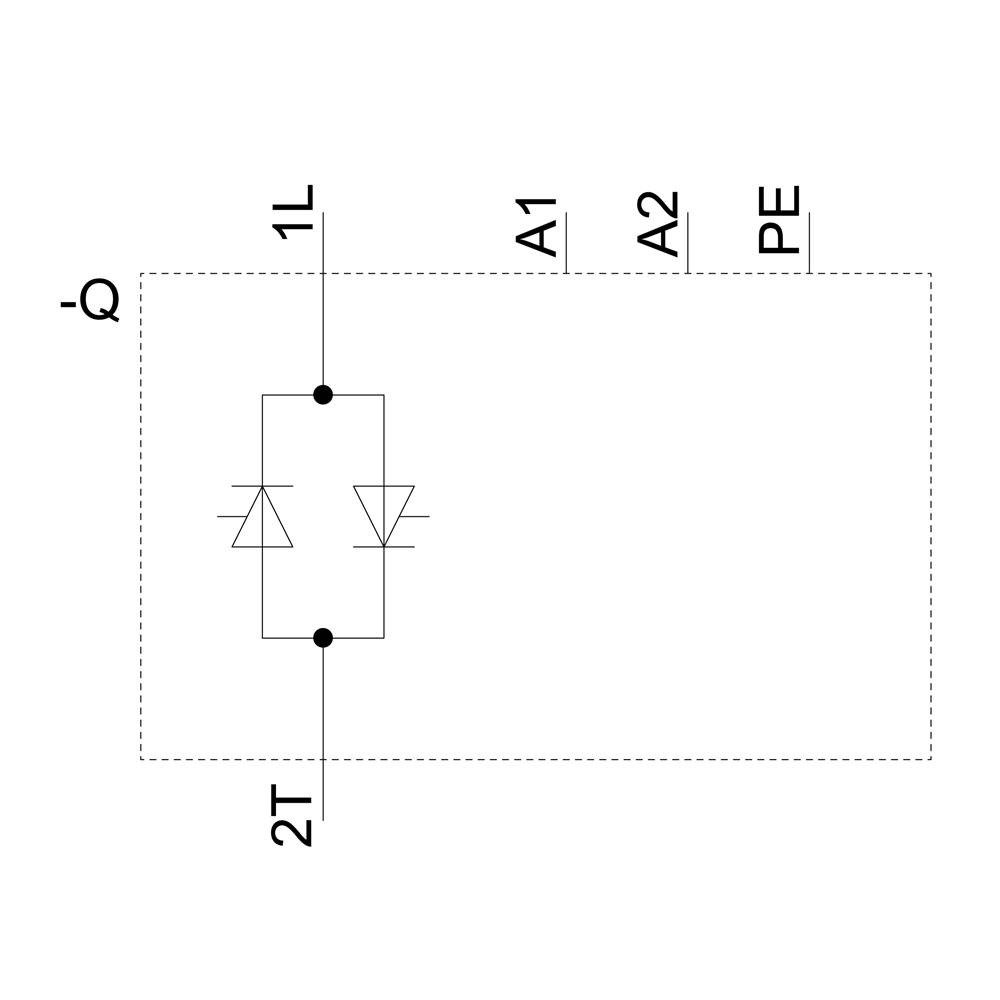

Schaltplan zeigt einen Aufbau mit zwei Dioden in entgegengesetzter Richtung parallel geschaltet. Verbindungen zu 1L, 2T, A1, A2, PE.

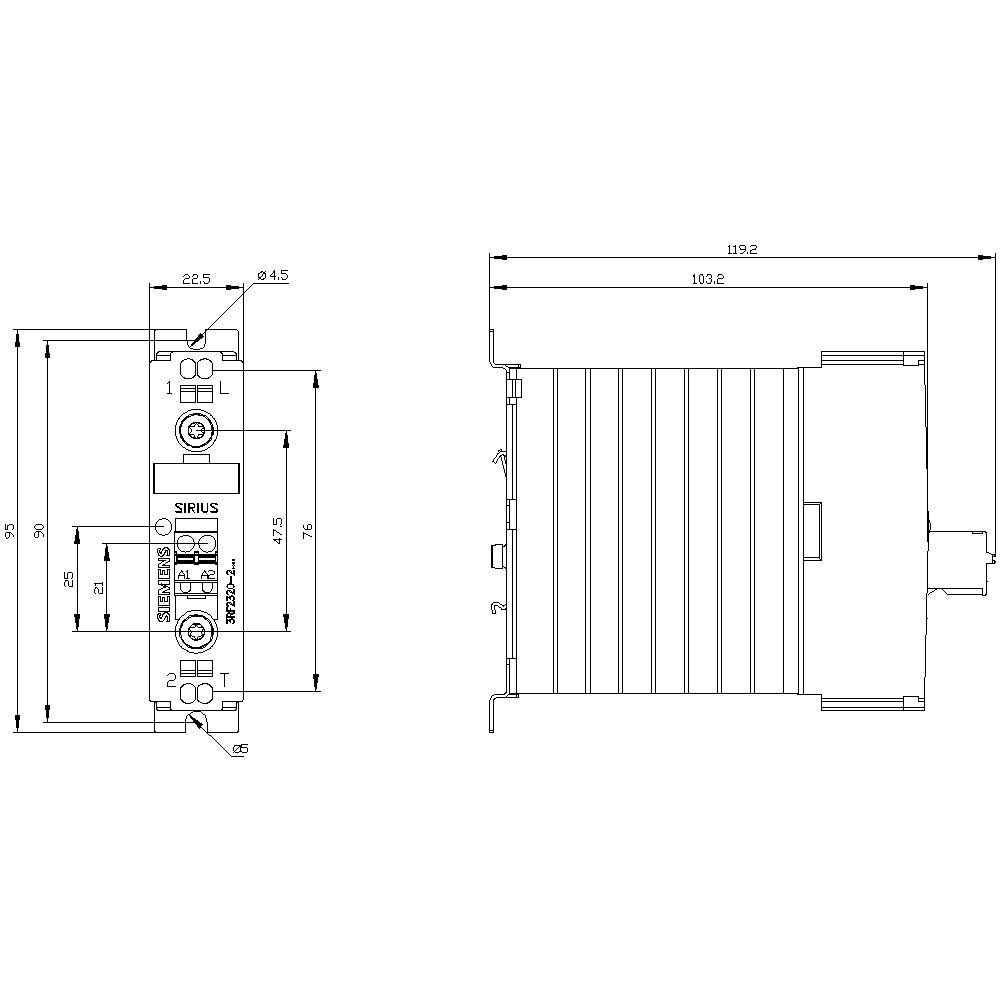

Technische Zeichnung eines SIRIUS Schaltgeräts mit Front- und Seitenansicht. Abmessungen und Anschlussmarkierungen sind dargestellt.

1/4

Abbildung ähnlich

Produkt-Art

Halbleiterschütz

Polzahl

1polig

Laststrom

20 A

Anschluss

Federklemme

Typ

3RF2320-2AA22

Datenblatt (PDF)

Lieferung Do., 29. Okt.

25 Stück

Alternativen anzeigen

Verkauf und Versand:

Elektro4000.de AGB

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (57,24 € / Stück)

57,24 €

zzgl. MwSt.

5,63 €

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Do., 24. Sept.

Versand

80,66 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Halbleiterschütz 3RF2, 1-ph. AC51 20A 24-230V/110-230V AC

3RF2,Halbleiterrelais,Halbleiterschütz,Lastschütz,Leistungsschütz,Netz-Schütz,Niederspannungs-Schalttechnik,Schaltmodul

Technische Daten

Gewicht: 184 g
Verlustleistung: 20 W

Produkt-Art: Halbleiterschütz

Typ: 3RF2320-2AA22

Polzahl: 1polig

Schaltungsart: Nullspannungsschaltend

Kontaktart: 1 Schließer

Steuerspannung (min.): 110 V/AC

Steuerspannung (max.): 230 V/AC

Steuerspannungs-Bereich: 110 - 230 V/AC

Schaltspannung (min.): 24 V/AC

Schaltspannung (max.): 230 V/AC

Laststrom: 20 A

Montageart: Hutschiene

Anschluss: Federklemme

Ansprechzeit: 40 ms

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 22.5 mm

Höhe: 100 mm

Tiefe: 123 mm

Abm.: (B x H x T) 22.5 x 100 x 123 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 1

: TRUE

: 20 A

: AC

: 20 A

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1430952 Siemens 3RF2320-2AA22 Halbleiterschütz Nullspannungsschaltend 1 Schließer 20 A 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1430952 Siemens 3RF2320-2AA22 Halbleiterschütz Nullspannungsschaltend 1 Schließer 20 A 1 St.

Beschreibung

Halbleiterschütz 1-phasig 3RF2 AC 51 / 20 A / 40 °C 24-230 V / 110-230 V AC Federzuganschluss Halbleiterschütz SIRIUS 3RF23 zum Schalten von ohmschen/induktiven Lasten, z. B. von Heizkörpern oder Ventilen in einer Abfüllanlage.
Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Da der Kühlkörper bereits integriert ist, können sie direkt im Schaltschrank eingesetzt werden. Die kompakte Bauweise spart Platz auf der Hutschiene. Die Halbleiterschütze lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Die Halbleiterschütze sind als 1-phasige oder 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung.
Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
